Cirkulär jordfelsbrytare

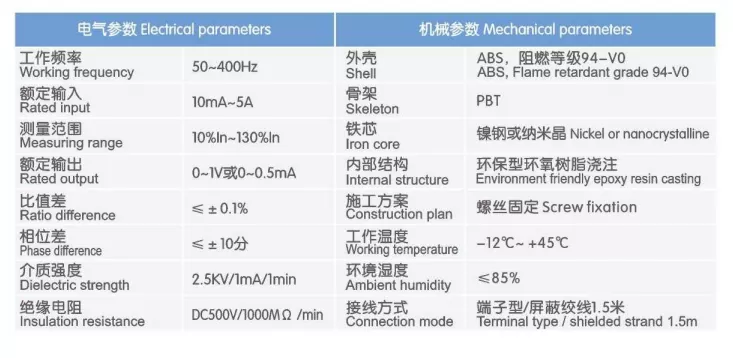

Den cirkulära jordfelsbrytaren har en integrerad struktur med sluten slinga och en kärna med hög permeabilitet, vilket möjliggör exakt detektering av minimala restströmmar (på milliamperenivån) med stabil signalutgång och starkt störningsmotstånd. Produktserien erbjuder ett brett utbud av öppningsstorlekar för att rymma olika kabeldiametrar och samlingsskenor.

1. Högkänslig nollsekvensdetektering

Med hjälp av ett kärnmaterial med hög permeabilitet har enheten en kontinuerlig magnetisk krets utan luftgap och utmärkt magnetiseringskurvans linjäritet. Den identifierar noggrant restströmsignaler på milliamperenivå med hög känslighet och låga felfrekvenser, vilket effektivt förhindrar både falsklarm och missade upptäckter. Med starkt motstånd mot extern elektromagnetisk störning bibehåller den en stabil, exakt utsignal även i komplexa distributionsmiljöer, vilket ger tillförlitliga data för jordläckageskydd och brandvarningssystem.

2. Integrerad struktur med sluten slinga

Enheten använder en ringkonstruktion med sluten slinga med en kontinuerlig magnetisk krets, som erbjuder överlägsen mätnoggrannhet och stabilitet jämfört med konstruktioner med delad kärna (öppningsbar). Huset är formsprutat av höghållfast, flamskyddad teknisk plast, medan insidan är förseglad med epoxiharts. Detta säkerställer motståndskraft mot fukt, damm och åldrande, vilket resulterar i minimal termisk drift och konsekvent prestanda under långvarig drift – vilket gör den idealisk för kontinuerlig användning i elfördelningsskåp.

3. Omfattande bländarintervall

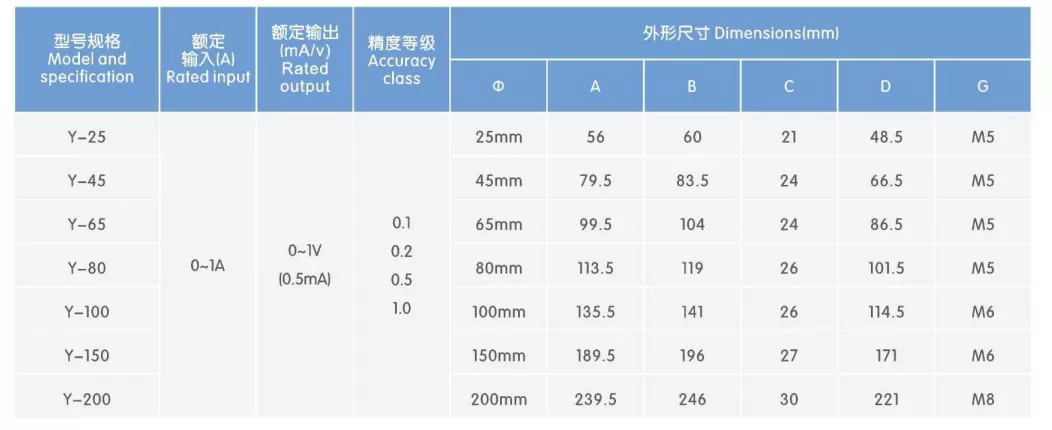

Ett brett utbud av bländarstorlekar är tillgängliga, allt från modeller med små borrhål för grenkretsar till modeller med stor borrning för inkommande huvudledningar. De tillgodoser olika ledningskrav, inklusive enkla kablar med liten tjocklek, flera kablar med stor tjocklek och rektangulära samlingsskenor. Lämplig för alla nivåer i distributionsnätverket – från terminalgrenar till huvudinkommande skåp – serien erbjuder flexibelt urval för att möta specifika installationsbehov i olika projekt.

4. Basmonterad design

Produkten har en integrerad monteringsbas, vilket möjliggör snabb och säker skruvdragning i elfördelningsskåp, vilket säkerställer en stabil, vinglös installation. Har sidomonterade standardterminaler med tydlig märkning för enkel och bekväm kabeldragning. Den är direkt kompatibel med vanliga elektriska brandövervakningsdetektorer, jordfelsreläer och brandövervakningskontrollpaneler – vilket eliminerar behovet av extra adaptrar och avsevärt ökar effektiviteten vid installation och driftsättning.

Installationssteg

Välj transformatormodell med lämplig bländarstorlek baserat på specifikationerna och mängden kablar i kretsen som övervakas;

Passera alla strömförande ledare (faslinjer + nolllinje) i kretsen genom transformatoröppningen i samma riktning; se till att den skyddande jordledningen (PE) inte går igenom;

Använd skruvar genom monteringsbasen för att fästa transformatorn horisontellt på en monteringsbalk eller isoleringsbräda i elfördelningsskåpet;

Anslut de sekundära utgångsledningarna till övervakningsdetektorn eller skyddsanordningen enligt polaritetsmarkeringarna, och se till att alla anslutningar är säkra.

Försiktighetsåtgärder för användning

För trefasiga fyrtrådskretsar måste alla tre fasledningarna och nollledningen passera genom öppningen samtidigt och i samma riktning; för enfaskretsar måste både fasledningen och nollledningen passera tillsammans; annars kan restström inte detekteras korrekt;

Säkerställ tillförlitlig kontakt för ledningar på sekundärsidan och undvik öppen kretsdrift; förhindra kraftiga stötar eller krossning under installationen för att undvika att skada järnkärnans magnetiska egenskaper;

Designad för installation av skåp inomhus; ytterligare vattentätningsåtgärder krävs för utomhus- eller fuktiga miljöer.

Applikationsscenarier

Elektriska brandövervakningssystem: Restströmsövervakning i realtid och tröskelbaserade larm för distributionskretsar på alla nivåer; förhindrar elektriska bränder och säkerställer överensstämmelse med brandsäkerhetsbestämmelser;

Lågspänningssystem för jordläckageskydd: Paras med jordfelsreläer för att lösa ut kretsar vid upptäckt av läckagefel, vilket förhindrar risker för elektriska stötar för personal;

Övervakningssystem för brandströmförsörjning: Övervakar restström och driftsstatus för dedikerade brandsäkerhetsdistributionskretsar, vilket säkerställer tillförlitlig strömförsörjning för brandsäkerhetsutrustning;

Industriell kraftdistributionssäkerhetsövervakning: Upptäcker läckage i fabrikens produktionslinjer och kraftutrustningskretsar, identifierar isolationsåldringsrisker tidigt;

Smart Building Power Distribution: Ger läckagevarningar och stödjer säker drift och underhåll av kraftdistributionssystem i kommersiella komplex, kontorsbyggnader och bostadsområden.

Kvalitetssäkring och service

Hela serien av cirkulära jordfelsbrytare är designade och tillverkade i strikt enlighet med relevanta nationella standarder. Varje enhet genomgår flera tester – inklusive noggrannhetskalibrering, spänningsmotståndsspänning och kontroller av isoleringsprestanda – innan de lämnar fabriken för att säkerställa stabil och pålitlig prestanda. Stöder icke-standard anpassning; parametrar som inre håldimensioner, transformationsförhållanden och utsignaler kan justeras för att möta specifika krav.

Ett professionellt tekniskt team ger vägledning om modellval och teknisk support efter försäljning.

Inkluderar ett års garanti, vilket säkerställer produktkvalitet.

Real-World Fallstudie

I. Projektöversikt

Projektnamn: Elektriskt brandövervakningssystem eftermontering för "Chengdong Times Square" kommersiella komplex

Plats: En stad på prefekturnivå i östra Kina

Driftsättningsdatum: juni 2025

Använda produkter: Helt sortiment av cirkulära jordfelsbrytare (strömtransformatorer med nollsekvens)

Detta kommersiella komplex byggdes 2012 och har en total golvyta på cirka 72 000 m², bestående av en stormarknad på källarnivå och fyra våningar med butiker och matsalar, med totalt 326 kraftdistributionskretsar. På grund av sin ålder saknade det ursprungliga distributionssystemet standardiserade jordfelsbrytare; den förlitade sig enbart på den inkommande huvudkretsens jordfelsbrytare (ELCB) för felutlösning, vilket gjorde det omöjligt att ge tidiga varningar eller fastställa felplatser.

Under regnperioden 2024 upplevde köpcentret flera oförklarade huvudbrytare på grund av jordläckage. Felsökning krävde strömavbrott till kretsarna en efter en för testning – som tog över fyra timmar per incident – ​​vilket allvarligt störde normal affärsverksamhet. Dessutom noterade lokala brandmyndigheter under en årlig inspektion att projektet inte uppfyllde de obligatoriska kraven i GB 14287.2-2014 (Elektriska brandövervakningssystem – Del 2: Residual Current-Type Electrical Fire Monitoring Detectors) och beordrade korrigerande åtgärder inom en specificerad tidsram.

Följaktligen inledde projektägarna en omfattande eftermontering av det elektriska brandövervakningssystemet 2025. Cirkulära jordfelsbrytare installerades på alla lågspänningsdistributionsutgångskretsar, integrerade med elektriska brandövervakningsdetektorer och ett backend-övervakningssystem, vilket möjliggör jordfelsövervakning i realtid, tröskelöverskridande alla kretsfelsvarningar, över alla kretsfelsvarningar.

II. Viktiga frågor före eftermontering

Avsaknad av nivåstyrd restströmsövervakning; oförmåga att ge tidiga varningar för potentiella faror. Det ursprungliga systemet gav jordläckageskydd endast vid den inkommande huvudledningen, utan restströmsavkännande enheter på grenkretsar. Faror som åldrande av isoleringen och läckage av utrustning kunde inte upptäckas tidigt; problem identifierades bara när ett fel eskalerade till punkten att brytaren löste ut, vilket resulterade i en betydande fördröjning i förebyggande och kontroll av faror. Dolda läckagefel är svåra att lokalisera, vilket resulterar i extremt låg felsökningseffektivitet. Köpcentra har många kraftdistributionskretsar och komplexa ledningar; när ett läckagefel uppstår kräver felsökning att strömmen till kretsarna bryts en efter en. Ett enskilt fel tar i genomsnitt över fyra timmar att lösa. Frekventa strömavbrott stör butiksverksamheten allvarligt, och hyresgäster för mat och dryck har upprepade gånger lidit förluster på grund av förstörelse av ingredienser.

Bristande efterlevnad av brandsäkerhetsstandarder utgör regulatoriska risker. Nuvarande brandsäkerhetsbestämmelser kräver installation av jordfelsbaserade elektriska brandövervakningsanordningar i tätbefolkade kommersiella lokaler. Det ursprungliga systemet saknade denna funktion - en kritisk defekt för brandsäkerhetsacceptans - vilket skapade en risk för tvångsstängning för rättelse.

Åldrande ledningar förvärrar läckagerisker. Byggnaden har varit i drift i över ett decennium och isoleringen på vissa kablar har åldrats eller fått fuktskador. Risken för läckage är särskilt akut i det underjordiska stormarknadsområdet på grund av hög luftfuktighet, vilket skapar en potentiell brandrisk.

III. Utrustningskonfiguration och systemdesign

För att säkerställa full kretstäckning valdes sex specifikationer av cirkulära jordfelsbrytare (baserade på innerdiameter) ut, skräddarsydda för kabelspecifikationer och belastningstyper för olika kretsar. Grundläggande designprinciper inkluderar:

Nollsekvensmätprincip: Alla fasledningar och neutralledningen går genom transformatorns öppning i samma riktning. Under normal drift är vektorsumman noll; när läckage uppstår inducerar restströmmen en signal som överförs till övervakningsdetektorn.

Larmtröskelnivåer: Larmtröskeln är inställd på 300mA för terminalkretsar och 1A–2A för trunkkretsar, vilket balanserar behovet av att förhindra falsklarm med den känslighet som krävs för tidig felvarning.

Flamskyddande isoleringsdesign: Transformatorhuset är tillverkat av högtemperaturbeständigt, flamskyddat material som är lämpligt för den inneslutna högtemperaturmiljön inuti elfördelningsskåp; isoleringsprestanda uppfyller elektriska säkerhetsstandarder för låg spänning.

Standardiserad installation: Enheterna levereras med en integrerad monteringsbas för att skruva fast inuti fördelningsskåp; terminaler har en standard plug-in design, vilket säkerställer bekväm installation och säkra anslutningar.

IV. Projektets höjdpunkter

Omfattande specifikationstäckning för olika kabelscenarier: Urvalet sträcker sig från modeller med liten borrning (φ25 mm) till modeller med stor borrning (φ200 mm), som perfekt tillgodoser varje krets från belysningsgrenledningar till inkommande huvudledningar. Standardiserat utbud eliminerar behovet av specialtillverkning, vilket förkortar byggtiden. Stabil mätnoggrannhet och låg falsklarmfrekvens: Användning av en högpermeabilitet toroidkärna med jämnt fördelade lindningar säkerställer utmärkt linjäritet i restströmsmätning och noggrann detektering av lågströmssignaler. Data efter driftsättning visar en larmnoggrannhet som överstiger 96 %, utan förekomst av frekventa falska larm som stör normal strömförbrukning.

Bekväm installation med minimalt strömavbrott: Genomgångsdesignen i kombination med en basmonterad fixtur möjliggör installation genom att endast stänga av den specifika kretsen som adresseras; den genomsnittliga installationstiden per transformator är cirka 15 minuter. Hela projektet slutfördes på bara 12 dagar – långt före schemat – vilket minimerar påverkan på köpcentrets affärsverksamhet.

Flamskyddad och högtemperaturbeständig, lämplig för tuffa skåpmiljöer: Höljet är tillverkat av flamskyddad teknisk plast, medan kärnan och lindningarna är inkapslade i epoxiharts för fuktskydd. Enheten bibehåller isoleringsprestanda och mätnoggrannhet utan försämring under långvarig drift i den slutna miljön med hög temperatur (över 40°C) i eldistributionsskåp.

Integration med backend-system för visuell O&M: Transformatorns utsignaler matas in i elektriska brandövervakningsdetektorer och samlas i brandkontrollrummets backend-system. Detta möjliggör realtidsövervakning av restströmvärden för varje krets; om gränserna överskrids visar ett automatiskt popup-larm den specifika kretsens plats, vilket gör att O&M-personalen kan lokalisera felet omedelbart.

V. Driftsresultat efter eftermontering

Godkänd specialiserad brandsäkerhetsgodkännandeinspektion: Efter eftermonteringen klarade systemet den lokala brandräddningsmyndighetens specialiserade acceptansinspektion för elektrisk brandsäkerhet. Restströmsövervakningsfunktioner, larmlogik och graderade skyddsscheman följer alla GB 14287-standarden och löser till fullo tidigare överensstämmelseproblem.

Avsevärt förbättrad tidig varning för fel och lokaliseringseffektivitet: I slutet av 2025 hade systemet utfärdat tidiga varningar för 27 fall av överdriven restström (19 orsakade av isoleringsfel i hyresgästens utrustning och 8 av fukt eller åldrande i ledningar). O&M-personal kan lokalisera fel direkt baserat på den larmade kretsen; den genomsnittliga felsökningstiden reducerades till under 20 minuter, vilket motsvarar en effektivitetsökning på 85 %.

Sluten kretshantering av elektriska brandrisker: Alla läckagerisker åtgärdades innan någon kretsutlösning inträffade. Sedan eftermonteringen har det inte förekommit några oplanerade strömavbrott orsakade av läckage, och fuktrelaterade läckagerisker i det underjordiska stormarknadsområdet har effektivt kontrollerats, vilket resulterat i noll elsäkerhetsolyckor under hela året. Drifts- och underhållskostnaderna reduceras avsevärt; det finns inget behov av manuell, krets för krets felsökning av läckagefel, vilket minimerar handlarens förluster orsakade av strömavbrott och minskar kostnaderna för manuell inspektion. Utrustningen fungerar stabilt utan skador eller signalavdrift, vilket kräver minimalt underhåll.

VI. Sammanfattning av ärendet

Den cirkulära jordfelsströmtransformatorn fungerar som en kärnavkännande komponent i elektriska brandövervakningssystem och är allmänt användbar för olika lågspänningskraftdistributionsmiljöer, inklusive kommersiella byggnader, bostadskomplex, industrianläggningar och kommunala arenor. Genom att använda nollsekvensmätningsprincipen detekterar den noggrant små läckagesignaler i kretsar, vilket möjliggör tidig upptäckt, varning och åtgärdande av potentiella elektriska brandrisker.

Genom omfattande modellval, standardiserad installation och systematisk integrering har detta projekt visat den höga anpassningsförmågan och tillförlitligheten hos cirkulära jordfelsbrytare vid renovering av åldrande kommersiella komplex, vilket bevisat att de är viktiga komponenter för att uppgradera brandsäkerheten i lågspänningssystem för kraftdistribution.
