Den här vattentäta utomhusmodellen har en delad kärna, öppen-stäng design för att ta itu med de smärtpunkter som är förknippade med traditionella transformatorer med sluten kärna – som kräver strömavbrott, demontering av samlingsskenor, höga installationskostnader och produktionsstörningar. Den kan klämmas direkt på kablar eller samlingsskenor utan att bryta strömmen eller ändra ledningar, vilket avsevärt förkortar installationstiden och minimerar förluster orsakade av stillestånd.

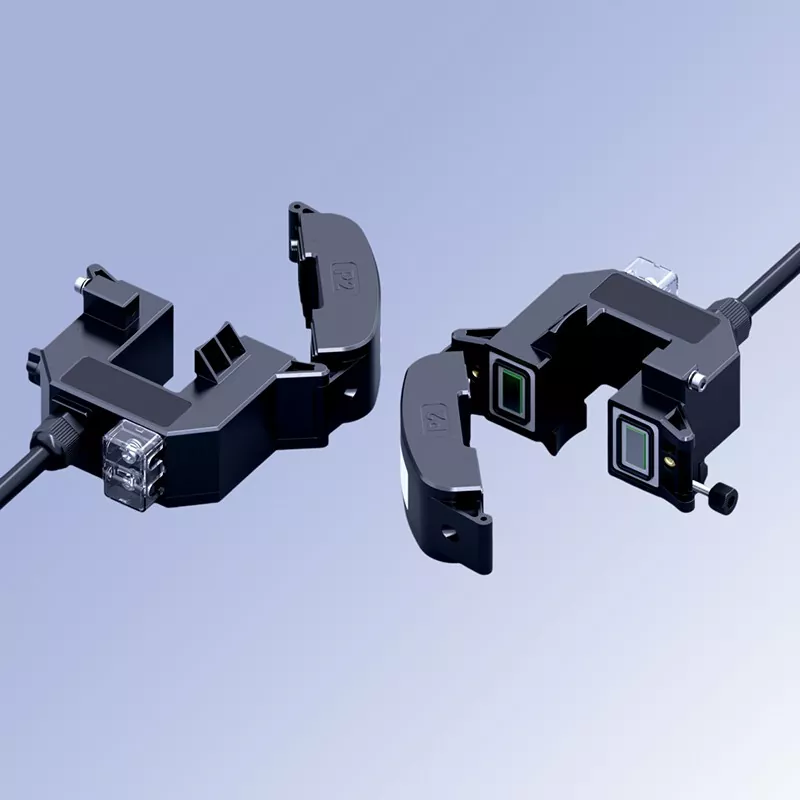

1. Snap-on Open-Close-struktur
CTHW6 Vattentät strömtransformator utomhus eliminerar behovet av att bryta strömmen eller koppla bort kablar under installationen. Genom att helt enkelt lossa sidolåsskruven öppnas höljet för att klämmas direkt på målkabeln eller samlingsskenan; stängning och låsning slutför installationen. Hela processen kräver inget strömavbrott, tar mindre än en minut per enhet och ökar installationseffektiviteten med över 80 %, vilket gör den idealisk för eftermontering av befintliga distributionssystem samtidigt som man undviker produktionsförluster.
2. Högprecisionskärna

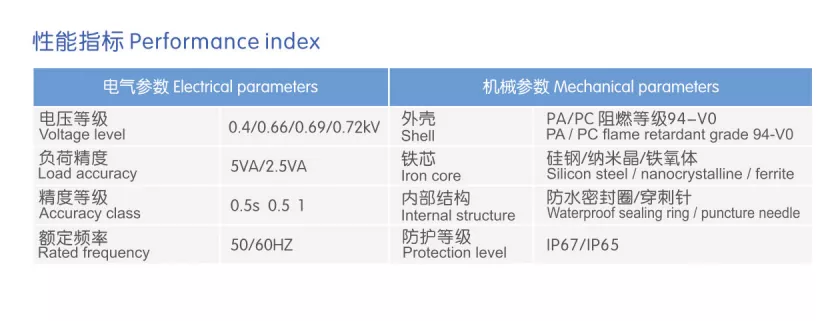

Den har en högkvalitativ kärna av kornorienterad kiselstål som erbjuder hög magnetisk permeabilitet, låg magnetisk förlust och ett brett linjärt område. Den levererar stabila utsignaler inom det nominella strömområdet, och uppfyller klass 0.5/0.5S mätnoggrannhetsstandarder. Den säkerställer exakt, tillförlitlig strömdatainsamling och stark elektromagnetisk interferensresistans, vilket gör den kompatibel med olika effektmätare, smarta övervakningsterminaler och skyddsanordningar.
3. Flamskyddande, isolerad inkapsling
Huset är formsprutat av höghållfast, flamskyddad teknisk plast, som erbjuder utmärkt temperaturbeständighet, slagtålighet och isoleringsegenskaper. Internt använder den vakuumgjuten epoxihartsinkapsling för att ge fukt-, damm- och korrosionsbeständighet. Detta möjliggör stabila långsiktiga prestanda och en förlängd livslängd i krävande miljöer, såsom industrianläggningar, utomhusfördelningslådor och underjordiska distributionsrum.
4. Användarvänlig designdetaljer
Transparent plintskydd: Ledningsstatus är tydligt synlig, vilket underlättar inspektion och acceptans.
Tydliga polaritetsmarkeringar: P1/P2 och sekundära polariteter är tydligt märkta för att förhindra ledningsfel.
Vattentät låskontakt: Utrustad med en vattentät kabelgenomföring vid utgångspunkten för att förbättra den totala skyddsklassificeringen.
Metalllåsmekanism: Säker skruvlåsning och en tät passform i huset (noll-gap-stängning) säkerställer mätnoggrannhet.
1. Lossa låsskruven på sidan av enheten och öppna de övre och nedre hushalvorna längs gångjärnet.
2. Placera kabeln eller samlingsskenan som ska mätas i mitten av transformatorns öppning och se till att ledaren är centrerad.
3. Rikta in de passande ytorna, stäng höljeshalvorna och dra åt låsskruven tills passningen sitter tätt och fri från mellanrum.
4. Öppna det genomskinliga terminallocket, anslut ledningarna på sekundärsidan korrekt enligt polaritetsmarkeringarna och stäng locket för att slutföra installationen.
Lämna aldrig den sekundära kretsen öppen under drift; att göra det kan generera hög spänning, vilket äventyrar personalens och utrustningens säkerhet.
Innan installationen, kontrollera att strömförhållandet matchar systemkraven och att ledarspecifikationerna är kompatibla med bländarstorleken.
För utomhus- eller fuktiga miljöer, applicera ytterligare vattentätnings-/tätningsbehandling på kabelanslutningarna.
Eftermontering av befintlig kraftdistribution: Smarta uppgraderingar för åldrande distributionsskåp och lådor; lägga till energiövervakningsenheter utan att kräva en total avstängning av anläggningen.
Industriell energihantering: Strömövervakning och energiförbrukningsanalys för fabrikens produktionslinjer och kraftutrustningskretsar.
Smart kraftdistributionsövervakning: Fungerar med multifunktionseffektmätare och distributionsövervakningssystem för att möjliggöra aktuell datainsamling i realtid och fjärrövervakning.
Byggnadskraftdistribution: Drift, underhåll och felvarning för kraftdistribution i kommersiella komplex, kontorsbyggnader, sjukhus och datacenter.
Ny energifördelning: Strömövervakning och skydd för kretsar i PV-nätskåp, energilagringssystem och laddningshögar för elbilar.
Alla CTHW6 utomhus vattentäta strömtransformatorer är tillverkade i strikt enlighet med relevanta nationella standarder. Varje enhet genomgår flera fabrikstester – inklusive noggrannhetskalibrering, spänningstestning av spänningshållfasthet och isoleringsprestandakontroller – för att säkerställa stabil och pålitlig prestanda. Stöder anpassning av icke-standardiserade specifikationer för att möta olika installationsdimensioner och parameterkrav.
Ett professionellt tekniskt team ger vägledning om modellval och teknisk support efter försäljning.
Produkterna kommer med ett års garanti.
Projektnamn: Eftermontering av elektriskt brandövervakningssystem för en precisions- och formsprutningsfabrik i Chang'an Town, Dongguan City
Plats: Hardware and Mold Industrial Park, Chang'an Town, Dongguan City, Guangdong-provinsen
Ombyggnadsdatum: mars 2025
Använda produkter: Helt utbud av delad kärna (öppningsbara) jordfelsbrytare
Fabriken byggdes 2011 med en total golvyta på cirka 28 000 m². Det rymmer tre stora produktionsverkstäder - formsprutning, stämpling och formbearbetning - och driver 86 lågspänningsdistributionskretsar. Lasterna inkluderar formsprutningsmaskiner, CNC-stämplingsmaskiner, kylaggregat, traverser och belysnings-/eluttag. På grund av lägre standarder vid tidpunkten för den första konstruktionen var endast huvudinkommande elskåp utrustad med en jordfelsbrytare (RCCB); grenkretsar saknade eventuella restströmsövervakningsmöjligheter.
Under andra halvan av 2024 lanserade den lokala räddningstjänsten en speciell kampanj för att förbättra elsäkerheten i industri- och handelsföretag, som kräver installation av ett elektriskt brandövervakningssystem inom en angiven tidsram. Dessutom upplevde anläggningen frekventa, oförklarade restströmsresor från huvudbrytaren under regnperioden; felsökning av ett enskilt fel krävde att produktionen över hela linjen stoppades i över tre timmar, vilket allvarligt påverkade orderuppfyllelsen. Dessutom åldrades ledningsisoleringen snabbt på grund av den höga temperaturen och oljiga miljön i formsprutningsverkstaden, vilket ledde till säkerhetsrisker där operatörer kände elektriska stötar när de rörde vid utrustningshöljen. Följaktligen blev en ombyggnad av systemet akut nödvändig.
Traditionella eftermonteringsmetoder kräver produktionsstopp, vilket leder till enorma ekonomiska förluster. Användning av konventionella jordfelsbrytare (genomgångs-) jordfelsbrytare skulle kräva demontering av samlingsskenor och kapning av kablar. En enda dag av driftstopp för en produktionslinje skulle medföra direkta förluster som överstiger 120 000 RMB, och en anläggningsomfattande ombyggnad beräknades kräva tre dagars stilleståndstid – ett alternativ som fabriken inte kunde acceptera. Brist på läckageövervakning i nivåer resulterar i extremt låg felsökningseffektivitet. Endast huvudbrytaren har en läckage-trip-funktion; grenkretsläckage kan inte fastställas. Elektriker måste testa kretsarna en efter en efter varje resa, vilket resulterar i en genomsnittlig felsökningstid på 3,5 timmar och en månatlig produktionskapacitetsförlust på cirka 8 % på grund av läckagerelaterade avbrott.
Hårda industrimiljöer förvärrar läckagerisker. Formsprutningsverkstäder har höga temperaturer och tung oljeförorening, vilket påskyndar åldrandet av kabelisoleringen; stämplingsverkstäder upplever intensiva vibrationer, vilket gör att terminalerna lossnar och skapar höga risker för dolt läckage – förhållanden som överskrider hållbarhetsgränserna för traditionella enheter.
Obligatoriska efterlevnadskrav: Underlåtenhet att uppfylla GB 14287.2-2014-standarden ("Residual Current Electrical Fire Monitoring Detectors") klassificerar anläggningen som att den kräver rättelse enligt industrisäkerhetsmandat, med påföljder inklusive produktionsstopp för bristande efterlevnad inom deadline.
För att uppfylla kärnkravet "eftermontering utan produktionsstopp" använder projektet uteslutande jordfelstransformatorer med delad kärna. Modellerna väljs baserat på kretsledartyp och tvärsnittsdimensioner, vilket möjliggör installation utan att koppla bort kablar eller skära av strömmen.
Installation utan strömavbrott; noll produktionsförlust. Designen med delad kärna har en snäpplåsmekanism med låsskruvar, vilket eliminerar behovet av att demontera samlingsskenor eller kapa kablar; certifierade elektriker utför installationen på strömförande kretsar i enlighet med säkerhetsstandarder. Alla produktionslinjer fungerade normalt under hela eftermonteringen, vilket resulterade i inga orderförseningar eller kapacitetsförluster – vilket sparar fabriken uppskattningsvis 300 000+ RMB i potentiella stilleståndskostnader.
Hög anslutningsprecision och stabil, pålitlig mätprestanda. Den magnetiska kärnans passande ytor genomgår precisionsslipning, vilket säkerställer låg magnetisk reluktans och hög konsistens vid stängning, med ett restströmsmätfel på ≤1 %. Systemet upptäcker exakt läcksignaler så låga som 50mA; data efter driftsättning visar en falsklarmfrekvens på mindre än 2 %, vilket helt uppfyller precisionskraven för elektriska brandvarningssystem. Mycket anpassningsbar för både kopparskenor och kraftkablar; modeller med fyrkantiga hål passar rektangulära samlingsskenor, medan modeller med runda hål passar cirkulära strömkablar, som täcker hela utbudet av kretsar från grenledningar till huvudmatare. Enhetlig modellval och leverans för hela projektet eliminerar behovet av skräddarsydd formskapande, vilket resulterar i korta ledtider och standardiserad installation.
Olje- och högtemperaturbeständig, lämplig för tuffa industriella förhållanden; höljet är tillverkat av flamskyddad, förstärkt teknisk plast med utmärkta tätningsegenskaper som effektivt blockerar verkstadsolja, fukt och damm. Med ett driftstemperaturområde på -25°C till +85°C tål den högtemperaturmiljöer kring formsprutningsmaskiner, vilket säkerställer långvarig drift utan isoleringsåldring eller noggrannhetsdrift.
60 % ökning av installationseffektiviteten, vilket avsevärt förkortar projektets tidslinje; installation och kabeldragning för en enda transformator tar i genomsnitt bara 10 minuter. Installationen och driftsättningen av alla 86 enheter över hela anläggningen slutfördes på bara 5 dagar – långt under den beräknade 15-dagars tidslinjen för traditionella genomgående transformatorrenoveringar – och uppfyllde korrigeringskraven före schemat.
Klarade den särskilda säkerhetsinspektionen framgångsrikt; i april 2025 klarade systemet elsäkerhetsinspektionen som genomfördes av Dongguan Emergency Management Bureau. Restströmsövervakning, larmlogik och graderade skyddsfunktioner överensstämmer alla med den nationella standarden GB 14287.2 och löser till fullo överensstämmelseproblem.
90 % förbättring i felsökningseffektivitet; systemet identifierar exakt krets-ID där läckage uppstår och utfärdar realtidslarm. Felsökningstiden sjönk från i genomsnitt 3,5 timmar till under 20 minuter, vilket drastiskt minskade effekten av avstängningsinspektioner på produktionen.
Proaktiva varningar eliminerar olycksrisker; från och med oktober 2025 hade systemet utfärdat 11 varningar angående restströmavvikelser (7 på grund av åldrande av motorisolering och 4 på grund av terminal oxidation/fukt). Åtgärderna genomfördes innan någon snubbling inträffade, vilket förhindrade oplanerade strömavbrott, utbränd utrustning eller incidenter med elektriska stötar.
Noll-fel utrustning drift; trots den hårda verkstadsmiljön som kännetecknas av höga temperaturer, olja och vibrationer, fungerade alla transformatorer med delad kärna stabilt utan sprickbildning, korrosion eller noggrannhetsdrift, och bibehöll en utrustningsintegritet på 100 %.
Delade jordfelsbrytare är de föredragna kärnkomponenterna för eftermontering av åldrande kraftdistributionssystem för att förhindra elektriska bränder. De löser effektivt de stora smärtpunkterna som är förknippade med traditionella transformatorer av fast typ – nämligen behovet av strömavbrott och kabelbortkoppling, långa installationsperioder och störningar i produktion och affärsverksamhet.
De är särskilt väl lämpade för miljöer där kontinuitet i strömförsörjningen är avgörande, såsom industrianläggningar, kommersiella komplex, datacenter och sjukhus. Dessa transformatorer möjliggör kompatibla uppgraderingar till system för övervakning av jordfelsbrytare med noll produktionsstopp och minimala strukturella ändringar, som balanserar säkerhetsöverensstämmelse, driftsstabilitet och kostnadseffektivitet. De representerar en mycket kostnadseffektiv lösning för att uppgradera elsäkerheten i befintliga kraftdistributionssystem.
