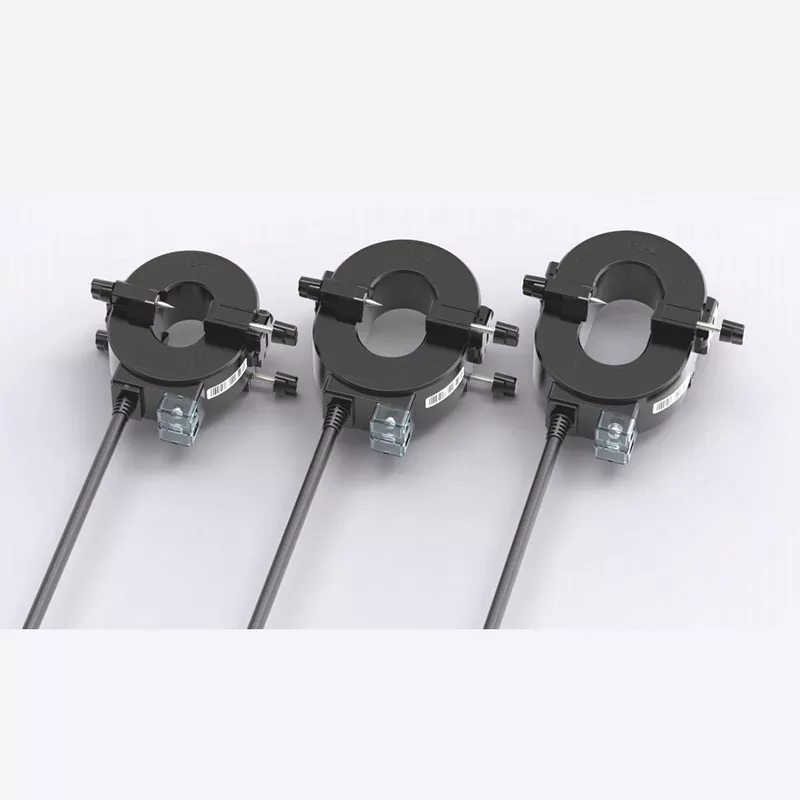

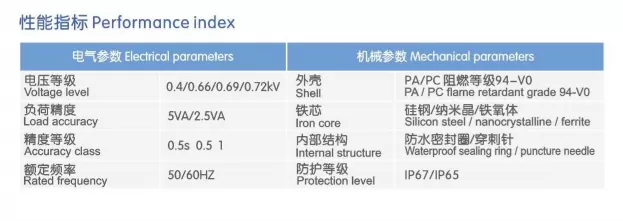

Våra CTHW9 vattentäta strömtransformatorer utomhus har en symmetrisk låsmekanism med dubbla skruv. Jämfört med enskruvskonstruktioner säkerställer denna struktur mer enhetlig kraftfördelning och en tätare kärnförslutning, vilket strukturellt garanterar mätnoggrannhet och långsiktig driftstabilitet. Produktlinjen erbjuder olika öppningsstorlekar för att rymma lågspänningskablar med olika diametrar.
Med hjälp av en symmetrisk låsmekanism med dubbla skruvar, dras skruvarna på båda sidorna åt omväxlande under installationen. Detta säkerställer enhetlig kraftfördelning över de övre och nedre transformatorhusen och en tät, spaltfri passning vid kärnan, vilket eliminerar problem som felinriktning eller noggrannhetsavvikelser orsakade av enkelsidig låsning. Låsstiften trycker stadigt mot kabelns yttre yta, förhindrar glidning eller rotation och säkerställer stabil mätprestanda på lång sikt, även i högvibrerande miljöer som de som involverar motorer eller fläktar.

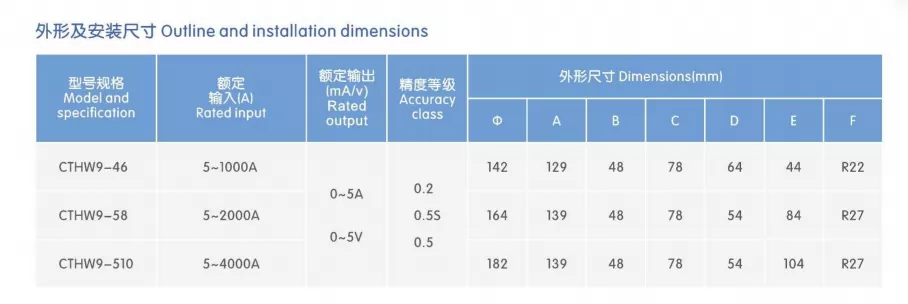

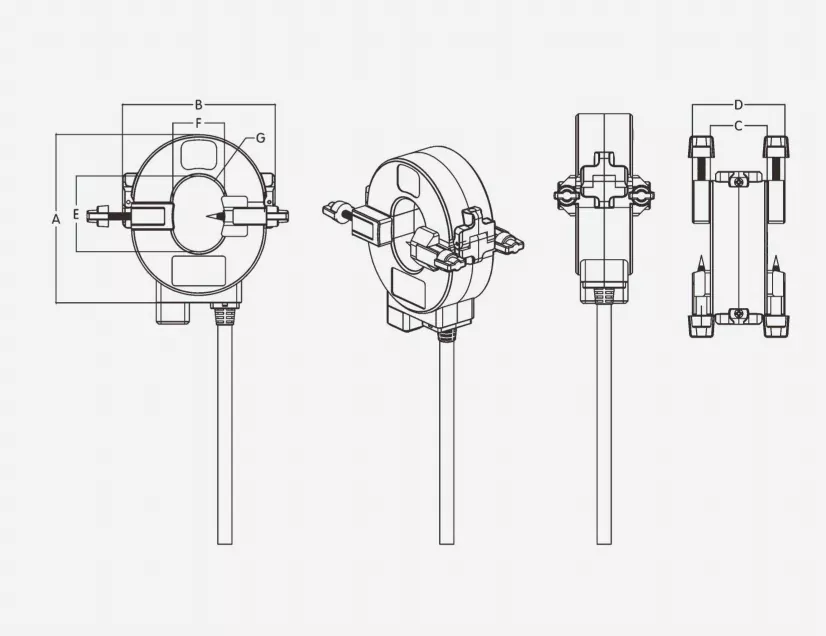

Modeller finns tillgängliga med olika interna öppningsstorlekar, som helt täcker lågspänningskablar från små till stora tvärsnitt. De är kompatibla med både enkelkärniga och flerkärniga kablar och möter datainsamlingsbehov för kretsar med kapaciteter från 5A till 4000A. Valet är flexibelt, vilket möjliggör exakt matchning med kretsströmmar och kabelspecifikationer; ingen kabelmodifiering krävs, eftersom enheterna kan installeras direkt via en enkel klämmekanism.
Utrustad med en högkvalitativ kärna av kornorienterad kiselstål, erbjuder enheten hög magnetisk permeabilitet, låg magnetisk förlust, ett brett linjärt område och starkt motstånd mot elektromagnetiska störningar. Den kan fungera som en strömtransformator av mätvärde – som uppnår noggrannhet av klass 0,5 eller klass 1 för driftströminsamling när den är ihopkopplad med effektmätare och energiövervakningssystem – eller anpassas som en nollföljdsströmtransformator för att exakt detektera restströmmar på milliamperenivån för användning med jordläckageskydd och övervakningsanordningar för brandsäkerhet.
Huset är gjutet av höghållfast, flamskyddad teknisk plast, som ger motståndskraft mot stötar och åldrande orsakade av extrema temperaturer. Interiören använder en vakuum-epoxihartsingjutningsprocess, vilket ger ett omfattande skydd mot fukt, damm och korrosion, vilket uppnår en IP65-klassificering. CTHW9 Vattentät strömtransformator utomhus säkerställer stabil, långvarig drift och förlängd livslängd i olika miljöer – från industrianläggningar och utomhusfördelningslådor till underjordiska tunnlar och fuktiga elektriska schakt.
Transparent plintskydd: Ledningsstatus är tydligt synlig; lock behöver inte tas bort för godkännande på plats eller rutininspektioner, vilket gör felsökningen mer effektiv.
Tydliga polaritetsmarkeringar: P1/P2-riktning och sekundär polaritet är markerade på husets yta för att effektivt förhindra ledningsfel.
Vattentät, böjtålig kabelutgång: Levereras med en dedikerad utgångskabel med ett tätat, vattentätt gränssnitt, lämplig för utomhusinstallationskrav.
Integrerad design (inga extra tillbehör behövs): Klar att installera direkt ur kartongen utan att köpa ytterligare delar, vilket minskar de totala installationskostnaderna.
Lossa växelvis låsskruvarna på båda sidor (moturs) och separera försiktigt de övre och nedre hushalvorna längs delningslinjen.
Placera kabeln som ska mätas i mitten av transformatorns inre öppning, se till att den är centrerad och inte trycker mot innerväggarna.
Rikta in de passande ytorna och stäng de övre och nedre hushalvorna; växelvis dra åt skruvarna på båda sidor (medurs) för att säkerställa att ytorna passar perfekt och att det interna kontaktstiftet håller fast kabeln.
Öppna det genomskinliga terminallocket, anslut ledningarna på sekundärsidan korrekt enligt polaritetsmarkeringarna och stäng locket för att slutföra installationen.
Lämna aldrig sekundärsidan av strömtransformatorn öppen under drift, eftersom inducerad högspänning utgör en risk för personalens och utrustningens säkerhet. När du installerar en nollföljdstransformator, se till att både fasledningen(erna) och den neutrala ledningen passerar genom transformatorn i samma riktning, och var uppmärksam på polaritetsmatchning under kabeldragning.
Välj lämplig inre öppningsstorlek baserat på kabelns faktiska ytterdiameter; för utomhusmiljöer med hög luftfuktighet rekommenderas ytterligare vattentätningsbehandling för ledningsanslutningsområdet.
Eftermontering av befintliga distributionssystem: Installation av mätning och övervakning på kabelkretsar i äldre industrizoner och kommersiella byggnader utan behov av strömavbrott eller kabelbortkoppling, vilket säkerställer noll produktionsstopp.
Industriell energihantering: Samlar in aktuell data från kretsar som driver produktionslinjer, allmän utrustning, luftkompressorer, etc., för att möjliggöra energiförbrukningsstatistik och effektivitetsanalys.
Restströmsskydd: Fungerar som en nollsekvensströmtransformator parad med läckageskyddsanordningar för att säkerställa elektrisk säkerhet i distributionssystemet.
Brandsäkerhetseffektövervakning: Övervakning av ström och restström i brandsäkerhetskraftfördelningskretsar för att uppfylla brandsäkerhetssystemens regler.
Smart Power Distribution Monitoring: Integrering med kraftövervakningsplattformar och IoT-terminaler för att möjliggöra fjärrdatainsamling och tidig felvarning.
Hela vårt sortiment av CTHW9 utomhus vattentäta strömtransformatorer tillverkas i strikt enlighet med nationella standarder. Varje enhet genomgår omfattande tester – inklusive noggrannhetskalibrering, tester av spänningshållfasthet och isoleringsprestanda – innan de lämnar fabriken för att säkerställa stabil och pålitlig prestanda.
Anpassning tillgänglig: Strömförhållanden, bländarstorlekar, utgångskonfigurationer och nollsekvensparametrar kan justeras för att möta specifika krav.
Professionellt tekniskt team tillhandahåller urvalsvägledning och teknisk support från slut till slut efter försäljning.
Produkter kommer med 1 års garanti; köp med förtroende i vetskap om att kvaliteten är garanterad.
Projektnamn: System för övervakning av energiförbrukningen ombyggnad av en smart logistikpark i Xiaoshan-distriktet, Hangzhou.
Plats: Chuanhua Logistics Base, Xiaoshan District, Hangzhou City, Zhejiang-provinsen.
Slutdatum: mars 2026.
Använda produkter: Olika specifikationer av isolationsgenomträngande strömtransformatorer med delad kärna.
Logistikparken färdigställdes och togs i drift 2018 och har en total byggnadsyta på 120 000 m². Den består av tre högstandardlager, ett automatiserat sorteringscenter, ett lågtemperaturkedjelagringsområde och stödjande kontorsfaciliteter. Parken driver 172 lågspänningsdistributionskretsar, med årliga elkostnader som överstiger 3,2 miljoner RMB. Det ursprungliga distributionssystemet var endast utrustat med en huvudinkommande mätare och saknade undermätningsmöjligheter för energiförbrukning. Dessutom, på grund av kylkedjans och sorteringsföretagens specifika driftskrav, kunde anläggningen inte ta emot de långvariga strömavbrott som vanligtvis krävs för sådana ombyggnader. För att uppfylla kraven på industriell energibesparing och kostnadsreduktion, och för att uppnå zonerad elkostnadsredovisning och anomalivarningar, initierade parken en intelligent uppgradering av kraftdistributionen. Strömtransformatorer med delad kärna (CT) med isoleringsgenomträngande effektuttag valdes som strömavkännande kärnkomponenter, vilket möjliggör utplacering av övervakning över alla kretsar utan några strömavbrott.
Brist på undermätta energiförbrukningsdata och grov kostnadskontroll: Att enbart förlita sig på en huvudmätare gjorde det omöjligt att dela upp elkostnader över lager, sortering, kylkedja och kontorszoner. Det förhindrade också identifieringen av dolt avfall – som utrustning som gick på tomgång eller gick utan belastning – vilket gjorde elkostnaderna höga och ooptimerade, medan energibesparande uppgraderingar saknade datadriven motivering.
Oöverkomliga kostnader och omöjlighet för avbrottsbaserade uppgraderingar: Ett strömavbrott som överstiger fyra timmar i kylkedjelagringsområdet kan skada färskvaror, med uppskattade förluster som överstiger 200 000 RMB per incident. Sorteringscentret genererar över 800 000 RMB i daglig produktion under högsäsong, vilket gör en enda dag av driftstopp extremt kostsam. Traditionella "genomhåliga" CT:er krävde skärkablar för installation; eftersom avbrottsgodkännanden inte kunde säkras lades uppgraderingsplanen till en början på hyllan.
Trångt installationsutrymme inom kabelrännor och ledningssvårigheter: Över 80 % av strömkretsarna var koncentrerade i kabelrännor. Traditionella uppgraderingar skulle ha krävt omfattande borttagning av brickskydd och läggning av ytterligare strömkablar, vilket resulterat i en enorm arbetsbelastning, höga säkerhetsrisker och potentiella störningar av befintliga kabellayouter.
Frånvaro av strömövervakning i realtid och svårigheter att upptäcka överbelastningsrisker: Belastningen av sorteringsutrustning fluktuerar avsevärt under större e-handelsförsäljningsevenemang. Långvariga överbelastningar av ledningar kan påskynda isoleringens åldrande eller till och med orsaka bränder. Begränsad manuell inspektionsfrekvens innebar att dolda fel ofta blev oupptäckta; incidenter hade tidigare inträffat där överhettning av grenkretsen orsakade utlösning och avbrutna sorteringsoperationer.
För att ta itu med kärnkraven "noll strömavbrott, minimal kabeldragning och lämplighet för trånga utrymmen", använde projektet split-core CTs med isoleringsgenomträngande kraftuttag över alla kretsar, med modeller valda baserat på specifika kretsspecifikationer.
Grundläggande designprinciper
Isoleringsgenomträngande självförsörjande: Genom att använda inbyggda hålelektroder drar CT:erna ström direkt genom isoleringen av fasledaren för att försörja avkännings- och kommunikationsmodulerna, vilket eliminerar behovet av att dra 220V strömkablar för någon av övervakningspunkterna. Gångjärnsförsedd, icke-avskiljande design: Har en snäpplås-gångjärnsstruktur som klämmer fast direkt på kabelns utsida; eliminerar behovet av att skära av kablar eller koppla bort terminaler, vilket möjliggör installation utan strömavbrott i enlighet med standarder för strömförande lågspänning.
Undermätningsarkitektur: Samlar in data efter funktionszon och energianvändningstyp, laddar upp den till en centraliserad energihanteringsplattform för att möjliggöra zonal elkostnadsredovisning, varningar om onormal användning och trendanalys av energiförbrukning.
Kompakt utrymmesanpassningsförmåga: Optimerade enhetsdimensioner och minskade utrymmeskrav gör den lämplig för trånga installationsmiljöer, såsom kabelrännor och områden med täta ledningar.
Installation utan driftstopp och noll driftsförlust: Certifierade lågspänningselektriker utförde spänningsförande arbete strikt enligt föreskrifter. Eftermonteringsprocessen orsakade inga avbrott i strömförsörjningen för kyl- och sorteringssystem i kylkedjan, vilket resulterade i inga lastskador eller förseningar i beställningen. Bara detta undviker uppskattade strömavbrottsförluster som överstiger 500 000 RMB och eliminerade komplexa avbrottsgodkännande och lastöverföringsprocedurer.
Eliminering av kraftkablar och 35 % minskning av totalkostnaden: Med hjälp av självdriven isoleringsgenomträngande teknologi behövdes det inte läggas separata kraftledningar för de 172 övervakningspunkterna. Detta minskade kostnaderna för kabelmaterial, borrning av kabelrännor och arbete; den totala ombyggnadskostnaden var cirka 35 % lägre än traditionella lösningar och byggtiden minskades med mer än hälften.
Anpassningsförmåga till trånga utrymmen för kabelrännor och avsevärt förbättrad effektivitet: Den kompakta enheten kräver minimalt med utrymme för drift och installation, vilket eliminerar behovet av att ta bort stora delar av kabelrännans skydd. Hela processen – klämning, håltagning och låsning – kan slutföras med en hand, med en genomsnittlig installationstid på bara 8 minuter per enhet. Snabb installation är möjlig även för kretsar med täta ledningar inuti brickor, vilket avsevärt minskar säkerhetsrisker i samband med arbete på höjder och i trånga utrymmen.
Pålitlig håltagningskontakt och ingen risk för överhettning/isolering: Piercingselektroder är gjorda av starkt ledande förtent koppar och har en låsmekanism med konstant kraft för att säkerställa stabilt kontaktmotstånd. Genomträngningspunkten inkluderar en integrerad isoleringspackning, som säkerställer långvarig drift inomhus utan överhettning, oxidation eller isoleringsförsämring; efter avslutad projekt klarade ett 72-timmars full-last temperaturstegringstest, där alla punkter mötte nationella standarder. Mätnoggrannhet uppfyller standarder och interna redovisningskrav. De passande ytorna på sensorerna med delad kärna använder precisionsslipning, vilket säkerställer en tät magnetisk kretsförslutning och minimal magnetisk förlust, med mätnoggrannhet konsekvent inom klass 0,5. Avvikelsen mellan den aggregerade delmätningsdatan och huvudmätaren är mindre än 2 %, vilket helt tillfredsställer ledningsbehoven för intern energiförbrukningsredovisning och avdelningskostnadsallokering.
Implementering av undermätt energiredovisning; årliga elbesparingar överstiger 200 000 RMB. Eftermonteringen möjliggjorde förfinad elanvändningsstatistik kategoriserad efter zon och funktion. Dataanalys identifierade avfallspunkter – som hög tomgångsenergiförbrukning i kylkedjelagringsområdet på natten och luftkompressorer som går på tomgång i sorteringsområdet. Efter att ha optimerat operativa strategier nådde de månatliga elbesparingarna cirka 18 000 kWh, med beräknade årliga elkostnadsbesparingar som översteg 200 000 RMB.
Proaktiva överbelastningsvarningar förhindrar driftstopp. Systemet fastställde tröskelvärden för aktuell överbelastningsvarning. Under högsorteringssäsongerna "618" och "Double 11" utlöstes varningar för tung last tre gånger. Drift- och underhållspersonal (O&M) justerade omedelbart utrustningens funktionskombinationer och växlade upp starttiderna för högeffektsutrustning, vilket förhindrade sorteringsavbrott orsakade av kretsöverbelastningar och trippar; detta undvek kumulativa stilleståndsförluster som översteg 300 000 RMB.
Stabil utrustningsdrift med 100 % integritetsgrad. Från och med juli 2026 har alla 172 strömtransformatorer fungerat kontinuerligt och stabilt. Inga fel – som överhettning vid håltagningspunkten, isoleringsbrott eller signalavdrift – har inträffat. Utrustningens integritetsgrad är 100 % och kräver inget frekvent underhåll eller kalibrering, vilket resulterar i extremt låga driftskostnader.
Godkänd energibesparande acceptans och säkrade politiska subventioner. Projektet uppfyllde lokala applikationskrav för industriella energibesparande retrofitsubventioner. Tack vare ett omfattande undermätningssystem och tydliga energibesparande resultat klarade den framgångsrikt tredjepartsacceptans och fick en speciell energibesparande subvention på 120 000 RMB, vilket ytterligare minskade eftermonteringskostnaden.
Strömtransformatorer med delad kärna av piercingtyp erbjuder en låg intrång, låg kostnad och högeffektiv väg för intelligent eftermontering i befintliga energidistributionsscenarier – såsom logistik, industriella och kommersiella anläggningar – där systemavstängningar är oacceptabla och modifieringar är svåra att implementera. Det löser installationsutmaningarna förknippade med traditionella instrumenttransformatorer – som kräver strömavbrott och kabelbortkoppling – samtidigt som det eliminerar kostnaderna och tiden förknippade med ytterligare strömförsörjningsledningar. Den kan snabbt etablera system för undermätt energiförbrukning och tillståndsövervakning och fungerar som en mycket kostnadseffektiv kärnavkänningskomponent som hjälper företag att spara energi, minska kostnader och uppgradera sin kraftdistribution och underhåll.
