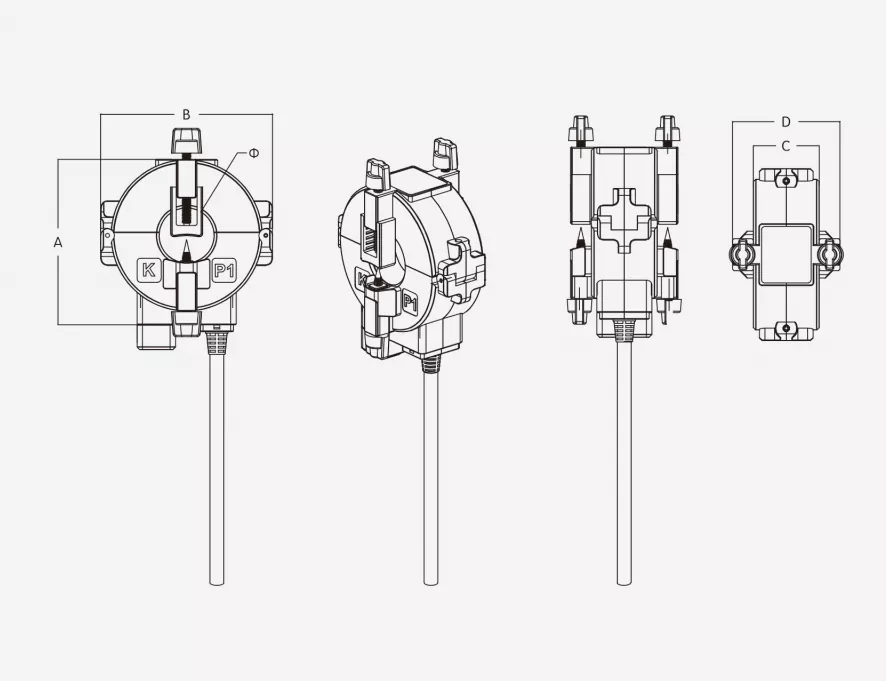

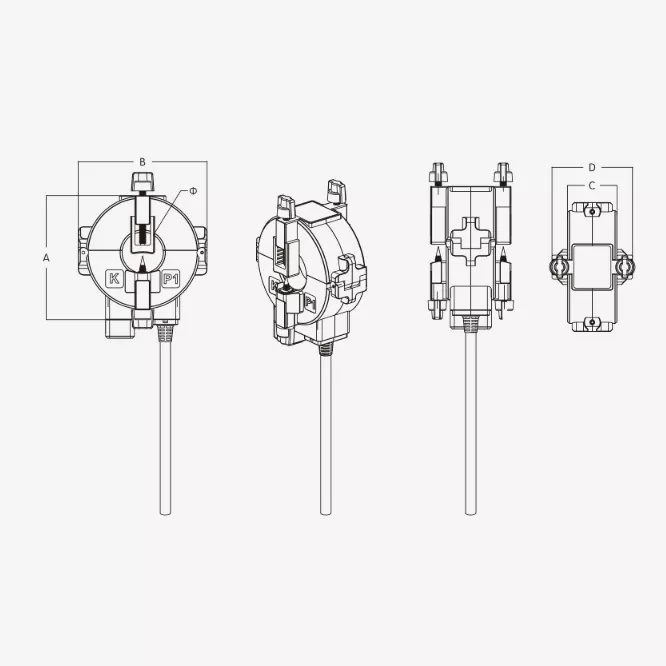

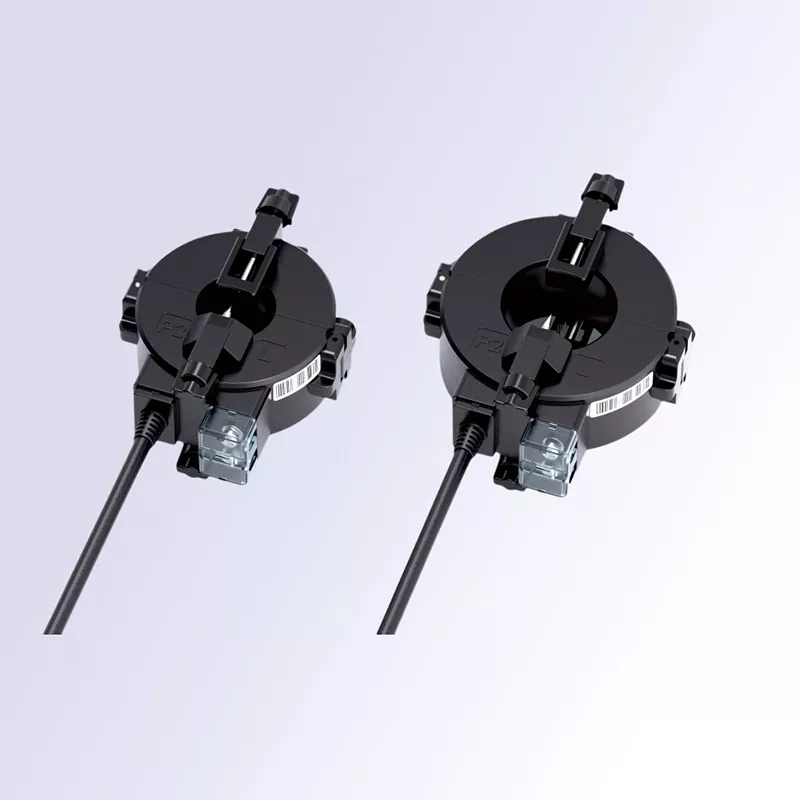

Den vattentäta strömtransformatorn CTHW8 utomhus har en cirkulär design med delad kärna, vilket gör att den kan klämmas direkt på strömkablar utan behov av systemavstängningar eller frånkoppling av kablar och terminaler. Dess släta inre öppning överensstämmer med kabelns form, medan en skruv- och stiftlåsmekanism säkerställer en säker, växlingsfri passform. I kombination med en järnkärna med hög precision ger den stabil strömupptagning.
Den cirkulära designen med delad kärna säkerställer en tät passning mellan den inre öppningen och kabelns yttre yta, med plats för enkel- och flerkärniga lågspänningskablar med olika diametrar. Jämfört med transformatorer med kvadratisk öppning erbjuder denna design en tightare passform utan att vickar, vilket resulterar i mer stabil mätnoggrannhet. Den delade strukturen eliminerar det traditionella kravet att koppla bort kablar för installation, vilket möjliggör eftermontering utan strömavbrott. En enda person kan installera en enhet på några sekunder, vilket avsevärt förkortar installationstiderna och undviker förluster i samband med produktionsstopp.
Enheten har en toppmonterad knoppmanövrerad skruvlåsmekanism med en integrerad positioneringsstift. Genom att dra åt skruven stängs de övre och nedre höljena ordentligt, vilket säkerställer att järnkärnan möts utan mellanrum. Samtidigt trycker positioneringsstiftet mot kabelns yttre yta för att låsa transformatorn på plats, vilket effektivt förhindrar glidning eller rotation. Detta säkerställer en långsiktig stabil drift – även i miljöer med hög vibration – och strukturellt eliminerar mätfel orsakade av lossning.

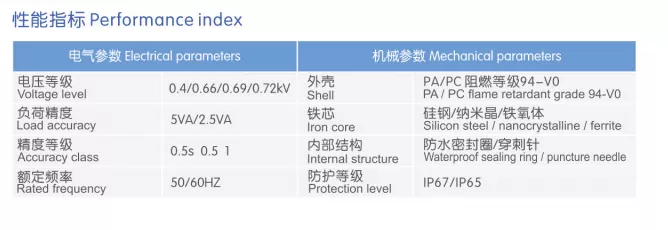

Den använder en högkvalitativ kärna av kornorienterad kiselstål som kännetecknas av hög magnetisk permeabilitet, låg magnetisk förlust och utmärkt magnetiseringskurvans linjäritet. Den levererar en stabil utsignal inom märkströmsområdet, uppfyller klass 0,5 eller klass 1 mätnoggrannhetsstandarder och säkerställer tillförlitlig, exakt strömdatainsamling. Produkten stöder dubbelfrekvensdrift (50Hz/60Hz) och erbjuder starkt motstånd mot extern elektromagnetisk störning, vilket säkerställer stabil integration med olika multifunktionseffektmätare, intelligenta övervakningsterminaler och reläskyddsenheter.
Denna vattentäta strömtransformator för utomhusbruk CTHW8 har ett enhetligt formsprutat hölje tillverkat av höghållfast, flamskyddad teknisk plast, som erbjuder utmärkt isolering, slagtålighet och hållbarhet mot extrema temperaturer. Interiören är vakuumförsedd med epoxiharts, vilket ger ett omfattande skydd mot fukt, damm och korrosion. Den är lämplig för olika och krävande miljöer – som industrianläggningar, utomhusfördelningslådor, underjordiska distributionsschakt och allmännyttiga tunnlar – och bibehåller konsekvent prestanda under lång sikt och säkerställer en förlängd livslängd.
Transparent plintkåpa: Ledningsstatus är tydligt synlig, vilket ökar effektiviteten vid installation på plats och efterföljande felsökning eller underhåll.
Tydliga polaritetsmarkeringar: P1/P2 riktningsvisare och sekundär polaritet är markerade på husets yta för att förhindra ledningsfel.
Vattentät kabelutgång: Levereras med en specialiserad, böjtålig utgångskabel; anslutningspunkten har en vattentät tätning för att förbättra det övergripande skyddet.
Integrerad, tillbehörsfri design: Klar att installera direkt ur lådan utan behov av ytterligare delar, vilket minskar materialkostnaderna.

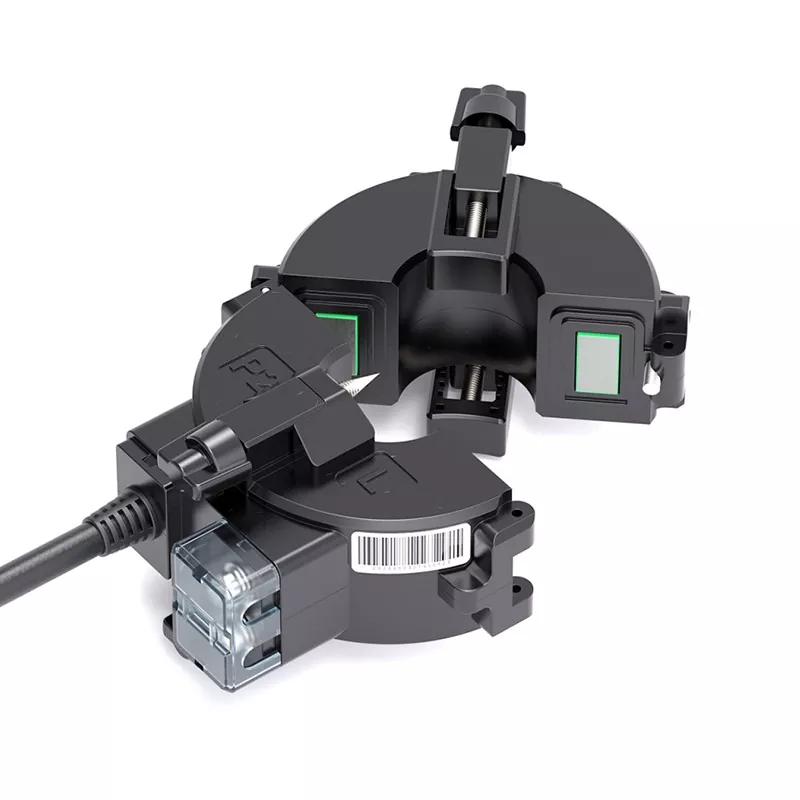

Lossa den övre låsskruven genom att vrida den moturs och separera sedan försiktigt de övre och nedre hussektionerna längs delningslinjen.
Placera kabeln som ska mätas i mitten av transformatorns öppning och se till att den är koaxiell med öppningen och fri från felinriktning eller kompression.
Rikta in de passande ytorna och stäng hussektionerna; dra åt den övre låsskruven medurs för att säkerställa att den sitter tätt och att låsstiftet håller fast kabeln ordentligt.
Öppna det genomskinliga terminallocket, anslut de sekundära ledningarna korrekt enligt polaritetsmarkeringarna och stäng locket för att slutföra installationen.
Lämna aldrig sekundärkretsen öppen medan transformatorn är i drift; en öppen krets kan inducera höga spänningar som äventyrar personalens och utrustningens säkerhet.
Välj en modell med lämplig öppningsstorlek baserat på kabelns faktiska ytterdiameter för att säkerställa en korrekt passning.
För installationer i utomhusmiljöer eller miljöer med hög luftfuktighet rekommenderas att ytterligare tätskikt/tätning appliceras på ledningsanslutningarna. Applikationsscenarier
Eftermontering av befintliga distributionssystem: Installation av mät- och övervakningsanordningar på kabelkretsar i åldrande industriparker eller kommersiella byggnader utan behov av strömavbrott eller kabelbortkoppling.
Building Power Distribution O&M: Övervakning av ström och analys av energiförbrukningsstatistik för kabelkretsar placerade i elektriska stigare och elschakt.
Industriell effektövervakning: Realtidsövervakning av driftströmmar för kabeldriven utrustning såsom produktionslinjer, pumpar, fläktar och luftkompressorer.
Smarta kraftdistributionssystem: Integration med kraftövervakningsplattformar och energiledningssystem för att möjliggöra fjärrdatainsamling och tidig varning om fel.
Jordläckageskydd: Anpassningsbar som en nollsekvensströmtransformator för jordfelsövervakning och jordfelsskydd inom kraftdistributionssystem.
Hela produktlinjen är tillverkad i strikt enlighet med nationella standarder. Varje CTHW8 vattentät strömtransformator för utomhusbruk genomgår omfattande tester – inklusive noggrannhetskalibrering, spänningstest av effekt-frekvens och isoleringsprestandakontroller – före leverans för att säkerställa stabil och pålitlig prestanda. Ett års garanti ges.
Projektnamn: Suzhou Smart Lighting Energiövervakning Retrofit-projekt | Plats: Suzhou City, Jiangsu-provinsen
Slutdatum: september 2023
Använd produkt: φ45mm Isolering-Piercing Split-Core strömtransformator
Projektet omfattar en 6,2 kilometer lång sträcka av en större stadsledsväg med 218 distributionskretsar för gatubelysning. Varje krets använder 3×16 mm² strömkablar för att leverera LED-gatbelysning och landskapsbelysning. Det befintliga distributionssystemet, som ursprungligen byggdes 2015, erbjöd endast grundläggande huvudströmbrytare på/av-funktionalitet, utan kapacitet för individuell strömövervakning eller energiförbrukningsstatistik.
I takt med att kraven på förfinad kommunal belysningshantering ökade, planerade lokala myndigheter att installera energiövervakning och felvarningssystem över hela belysningsnätverket. Men de stod inför utmaningar som svårigheter att få godkännande för strömavbrott på större vägar, höga ledningskostnader på grund av den spridda karaktären av utomhusinstallationspunkter och behovet av att kapa kablar för traditionella strömtransformatorer. I slutändan valde projektet isoleringsgenomträngande strömtransformatorer med delad kärna som kärnkomponenter för strömanskaffning, vilket gjorde att hela eftermonteringen kunde slutföras utan några strömavbrott.
Brist på grenkretsströmövervakning; extremt låg felsökningseffektivitet. There was no per-circuit current data collection across the lighting network; identifying damaged streetlights or line faults relied solely on manual night patrols. The average time to detect a fault exceeded 12 hours, with issues in remote sections sometimes persisting for 2–3 days before resolution. Consequently, the road lighting availability rate hovered around 92%, failing to meet required standards.
Råenergihantering; oförmåga att upptäcka onormal strömförbrukning. Endast mastermätaren mätte den totala förbrukningen, vilket gjorde det omöjligt att särskilja energianvändningen per individuell krets. Problem som ledningsläckage eller otillåten kraftuttag av närliggande företag förblev oupptäckta, vilket resulterade i uppskattade årliga energiförluster utan belysning som översteg 50 000 RMB.
Traditionell eftermontering krävde strömavbrott, vilket orsakade betydande offentlig påverkan. Användning av vanliga genomgående strömtransformatorer skulle ha krävt att kapa kablar och stänga av strömmen. Avbrott på huvudvägarna skulle ha stört trafiksignaler, gatubelysning och strömförsörjning till närliggande butiker. Dessutom var godkännandeprocessen för avbrott komplicerad och installationen på natten innebar höga säkerhetsrisker.
Widely dispersed outdoor locations; high costs for power supply wiring. De 218 övervakningspunkterna låg utspridda längs vägen. Att installera separata strömkablar för varje datainsamlingsmodul skulle ha medfört kombinerade material- och arbetskostnader som översteg 120 000 RMB; Utomhusledningar är dessutom benägna att åldras och höga felfrekvenser.
För att möta kärnkraven för spridda utomhusplatser och installation utan avbrott, använder projektet uteslutande isoleringsgenomträngande strömtransformatorer med delad kärna. Dessa integrerade enheter hanterar både strömmätning och självförsörjande drift för kretsen, vilket eliminerar behovet av ytterligare strömförsörjningsledningar.
Grundläggande designprinciper

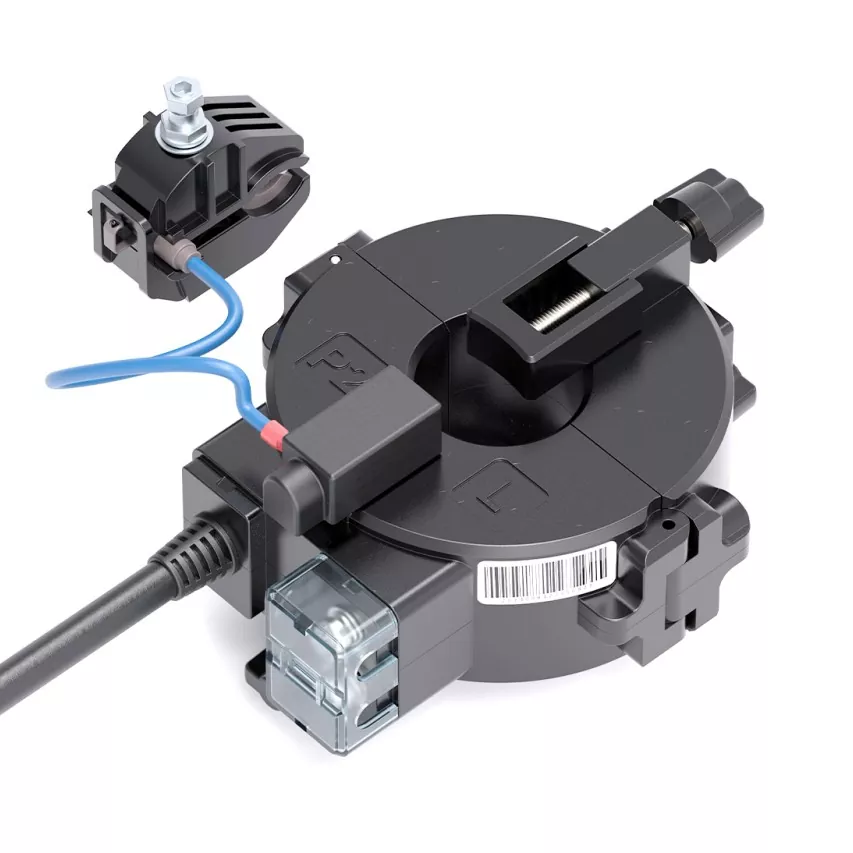

Isoleringsgenomträngande, självförsörjande lösning: Transformatorn använder inbyggda genomträngande elektroder för att penetrera gatlyktans faslednings isolering och dra driftström. Detta driver samtidigt strömuppsamlings- och kommunikationsmodulerna, vilket tar bort behovet av oberoende strömförsörjningsledningar.
Split-core, no-disconnect installation: Featuring a snap-on, split-core structure, the device clamps directly onto the cable exterior. This eliminates the need to cut cables or disconnect terminals, allowing for live installation in low-voltage environments. Utomhusdesign med högt skydd: Enheten uppnår en IP65 damm- och vattentät klassificering och har en vattentät tätningsring vid hålpunkten, vilket gör den lämplig för utomhusmiljöer som utsätts för regn, intensiv värme och iskall vintertemperatur.
Installation utan avbrott; inga avbrott i normal stadsdrift: Arbetet utfördes av certifierade lågspänningselektriker enligt standardprocedurer för strömförande drift. Inga strömavbrott genomfördes på huvudvägarna och varken trafikbelysningen eller strömförsörjningen till närliggande verksamheter påverkades. Totalt 218 enheter installerades och driftsattes på bara sju dagar – vilket minskade projektets tidslinje med över 60 % jämfört med traditionella eftermonteringsmetoder.
No additional wiring required; avsevärd minskning av kostnader för eftermontering: Genom att utnyttja piercingbaserad självförsörjande teknologi eliminerades behovet av att dra strömkablar för enskilda enheter. Detta sparade cirka 85 RMB i material- och arbetskostnader per enhet, vilket resulterade i totala kabelkostnader på över 180 000 RMB och en 40 % minskning av de totala kostnaderna för eftermontering.
Pålitlig piercingförsegling; säker för långvarig utomhusdrift: Genomträngningselektroden är gjord av förtennad koppar, vilket säkerställer enhetlig genomträngningskraft utan att skada ledarkärnan. En vattentät tätning av silikongummi säkerställer fullständig isolering från regn och fukt när den väl är låst. Sedan utplaceringen har enheterna klarat Suzhous regnperiod, sommarhöjder på 40°C och vinterns låga temperaturer på -5°C utan att uppleva isoleringsförsämring, vatteninträngning eller kortslutning.
Stabil mätnoggrannhet; uppfyller energiförbrukningsmätningskraven: De passande ytorna på sensorn med delad kärna genomgår precisionsslipning, vilket resulterar i minimal magnetisk kretsförlust vid stängning och uppnår klass 0,5-noggrannhet - uppfyller kraven för undermätad energistatistik. Hög känslighet för lågströmssignaler möjliggör exakt detektering av strömförändringar orsakade av individuella gatlyktorfel, vilket möjliggör noggrann tidig varning av fel.
Convenient and efficient installation; lämplig för utomhusarbetsmiljöer: De lätta enheterna har integrerade låsklämmor, vilket gör att en enda tekniker kan utföra antenninstallationer utan tunga verktyg. Detta minskar avsevärt både säkerhetsriskerna och svårigheterna med att arbeta på höjder utomhus.
Avsevärt förbättrad O&M-effektivitet och kompatibla belysningshastigheter: Systemet övervakar strömmen i realtid över alla kretsar och skickar automatiskt varningar inom 10 minuter för öppna kretsar, kortslutningar eller onormala avbrott, vilket minskar den genomsnittliga fellösningstiden med 80 %. Vägbelysningsgraden steg från 92 % till 99,2 %, vilket uppfyllde Grade I-standarden för kommunal belysning.
Förfinad energihantering och minskade förluster: Analys av energidata efter implementering identifierade tre punkter med otillåten kraftuttag och två fall av dolt ledningsläckage. Sanering minskade onormala månatliga energiförluster med cirka 2 300 kWh, vilket resulterade i en årlig elkostnadsbesparing på över 25 000 RMB.
Stabil utrustningsdrift utan fel: Från och med oktober 2024 har alla 218 strömtransformatorer fungerat kontinuerligt och stabilt, utan att visa några vattenskador, noggrannhetsdrift eller överhettning vid anslutningspunkter; utrustningens integritetsgrad är 100 %.
Framgångsrik kommunal acceptans: Projektet uppfyller den tekniska specifikationen för konstruktion och acceptans av stadsvägsbelysningsteknik (CJJ 89) och relevanta nationella standarder för strömtransformatorer, och klarar den kommunala myndighetens särskilda acceptanskontroll för eftermontering av smart belysning vid första försöket.
Strömtransformatorn med delad kärna med isoleringsgenomträngande teknologi är en innovativ kärnkomponent för smart eftermontering av distribuerade utomhuskraftdistributionssystem. Det löser effektivt tre stora industriproblem som är förknippade med traditionella eftermonteringsmetoder: svårigheten att schemalägga strömavbrott, höga ledningskostnader och låga installationshastigheter.
Den här tekniken är allmänt användbar för scenarier som kännetecknas av spridda platser och utmanande strömtillgång, såsom kommunala gatubelysningar, laddningshögar för elbilar utomhus, kraftdistribution i industriparker och elnät på landsbygden. Det möjliggör snabb implementering av nuvarande övervaknings- och energidatainsamlingssystem med noll strömavbrott, minimala ledningar och låga kostnader, vilket gör det till en mycket kostnadseffektiv lösning för avkänningslager för Internet of Things (IoT) i kraftdistribution och smart stadskonstruktion.
