Med en flexibel isolerad spolestruktur kan den enkelt böjas och lindas runt ledaren som testas, vilket möjliggör snabb strömsampling utan att behöva demontera befintliga kretsar eller stänga av strömmen (när den används i enlighet med lågspänningssäkerhetsprotokoll). När den paras ihop med en dedikerad integrator matar den ut standardström- eller spänningssignaler, vilket möjliggör direktanslutning till enheter som energimätare, vågformsregistratorer, onlineövervakningssystem och PLC:er.
Jämfört med traditionella styva strömtransformatorer är denna flexibla transformator med delad kärna lätt, mycket anpassningsbar och kostnadseffektiv att installera. Den är särskilt lämplig för scenarier där traditionella transformatorer inte kan monteras – som oregelbundet formade samlingsskenor, kablar med stor diameter och trånga skåpsutrymmen – vilket gör den till ett föredraget verktyg för industriell kraftdistribution, elektriska tester och underhåll av nya energikraftverk.
1. Flexibel och böjbar
Spolekroppen har en flexibel isolerande mantel som gör att den kan böjas och lindas fritt runt olika ledare – inklusive runda kablar, rektangulära samlingsskenor, oregelbundna former och busslinjer med stor diameter. Den övervinner begränsningar för installationsutrymme och ledarform, och löser installationsutmaningarna förknippade med traditionella stela transformatorer.
2. Öppningsbar struktur
Den använder en matchande öppen-stäng-design, vilket eliminerar behovet av att kapa kablar eller demontera samlingsskenor. I lågspänningsscenarier kan certifierade elektriker installera det medan systemet är strömförande, vilket avsevärt förkortar eftermonteringstiderna och undviker förluster orsakade av produktionsstopp eller strömavbrott. Den är idealisk för att uppgradera och eftermontera åldrande kraftdistributionssystem.
3. Brett mätområde
Den stöder växelströmsmätningar som sträcker sig från tiotals ampere till tiotusentals ampere. Med utmärkt linjäritet och ingen risk för magnetisk mättnad av järnkärnan, ger den stabila mätningar av effekt-frekvensström, harmonisk ström, transient pulsström och blixtström, vilket uppfyller de dubbla kraven för standardmätning och specialiserad testning.
4. Matchande Integrator
Levereras som standard med en dedikerad integrationsmodul som omvandlar spolens differentialutgångssignal till en standard 5A/1A strömsignal eller 0-5V/4-20mA spänningssignal. Den ansluts direkt till olika mätinstrument, övervakningssystem och integrerade skyddsanordningar utan att kräva ytterligare kalibrering.
5. Utmärkt isoleringsprestanda
Spolen använder en tvåskiktsisoleringsprocess, som erbjuder hög dielektrisk hållfasthet och motstånd mot hög spänning och luftfuktighet, vilket gör den lämplig för industriella kraftdistributionsmiljöer inomhus. Kontakten har ett precisionsgränssnitt som säkerställer en stabil magnetisk kretsförslutning, vilket resulterar i exakta och tillförlitliga mätdata.
6. Lätt och bärbar
Den flexibla transformatorn med delad kärna väger betydligt mindre än traditionella transformatorer med samma klassificering. Den kan bäras och användas av en enda person, och installationen på plats kräver inga tunga maskiner, vilket drastiskt minskar arbets- och tidskostnaderna.
Kraftsystem: Transientstationer, kraftdistributionsrum (felregistrering, transientströmdetektion, harmonisk analys, linjeinspektion).
Industriell tillverkning: Online högströmsövervakning för stora motorer, transformatorer och likriktare inom metallurgi, kemisk bearbetning och gruvdrift.
Ny energi: PV-kraftverk, energilagringsstationer, AC-högströmsinsamling för vindkraftsnätanslutning och felströmsregistrering.
Eftermontering av kraftdistribution: Eftermontering av strömövervakning på äldre ställverk och kanalsystem utan strömavbrott; uppgraderingar av energiledningssystem.
Testning och inspektion: Tester för temperaturstegring av elektrisk utrustning, kortslutningstester, tester av blixtnedslag och fabrikskalibrering.
Kommunal infrastruktur: Kraftdistribution O&M och felsökning för järnvägstransitering, datacenter och stora kommersiella komplex.
Innan arbetet påbörjas, kontrollera spänningsnivån för den krets som ska mätas. För högspänningsdrift, följ strikt avstängnings- och spänningskontrollprocedurer; Lågspänningsarbete måste utföras av certifierade elektriker med lämpligt isoleringsskydd.
Öppna spolkontakten, linda den flexibla spolen helt runt ledaren som ska mätas och se till att det inte finns några vridningar eller överlappningar. Fäst sedan kontakten ordentligt och se till att de passande ytorna passar ihop perfekt.
Anslut spolens utgångsledningar till motsvarande plintar på integratorn enligt markeringarna, var uppmärksam på korrekt polaritet (positiv/negativ).
Anslut strömförsörjningen till integratorn och koppla integratorns utgång till mätinstrumentet, datainsamlingsterminalen eller annan utrustning. Efter att ha verifierat att alla ledningar är korrekta, slå på mätutrustningen och bekräfta att datavisningen är normal; installationen är då klar.
Den flexibla transformatorn med delad kärna är endast lämplig för växelströmsmätning; den får inte användas för detektering av konstant likström.
När du installerar spolen, se till att de passande ytorna är rena och fria från skräp och att spolen är helt låst på plats; underlåtenhet att göra det kommer att påverka mätnoggrannheten.
Böj eller krossa inte spolen för mycket; undvik att repa isoleringshöljet med vassa föremål för att förhindra isoleringsskador och tillhörande säkerhetsrisker.
Den sekundära sidan av Rogowski-spolen ger en spänningsutgång; kortslutning är strängt förbjuden. Anslut den medföljande integratorn enligt specifikationerna för att undvika skador orsakade av felaktig polaritet.

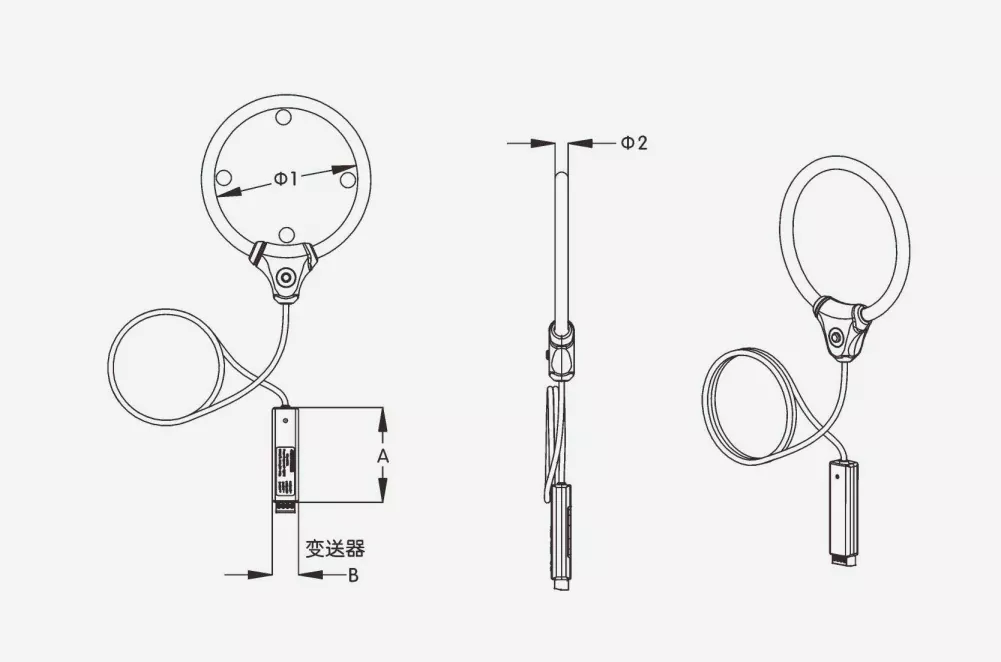

Flexibel spolekropp: lindad med hög seghet, flertrådig emaljerad tråd och inkapslad i en flamskyddad, flexibel isoleringsmantel; motståndskraftig mot böjning och åldring, och anpassningsbar till komplexa installationsvinklar.
Precision Mating Connector: Höghållfast tekniskt plasthölje med en inbyggd precisionslåsmekanism; säkerställer en tät passform med låg magnetisk reluktans; har en bekväm push-to-lock-design.
Dedikerad integratormodul: Använder ett signalbehandlingschip av industriell kvalitet som erbjuder låg temperaturdrift och hög stabilitet; inkluderar en strömindikatorlampa och tydligt märkta terminaler för att minimera ledningsfel.
Förstärkt kabeldesign: Anslutningskablar mellan spolen och integratorn är förstärkta mot böjning och dragning; motståndskraftiga mot spänningar och åldrande, vilket gör dem lämpliga för komplexa ledningsmiljöer på plats.
F1: Vad är skillnaden mellan en Rogowski-spole och en standardströmtransformator?
S: Standardströmtransformatorer är beroende av en magnetisk krets med järnkärna och är benägna att bli magnetisk mättnad; de har vanligtvis en stel, fast struktur som kräver kretsbortkoppling för installation. Däremot har Rogowski-spolen en ihålig, flexibel struktur som är immun mot magnetisk mättnad, erbjuder ett brett mätområde och möjliggör öppen och stäng installation, vilket gör den idealisk för högströmsapplikationer, eftermonteringsprojekt och specialiserade installationsscenarier.
F2: Kan den flexibla transformatorn med delad kärna användas för energimätning?
S: Standardklass 0.5-produkter är lämpliga för allmän energiförbrukning och strömövervakning. För högprecisionsmätningstillämpningar som involverar handelsavräkning kan en klass 0.2 högprecisionsversion anpassas; vänligen specificera detta krav i förväg.
F3: Kan det användas i högspänningsställverk? S: Ja, men du måste välja en spole med en isoleringsklass som passar systemets spänningsnivå; dessutom måste installation och drift utföras av kvalificerad personal i strikt överensstämmelse med säkerhetsföreskrifterna för högspänningsarbete.
F4: Kan spolen köpas separat, utan integrator?
S: Ja, spolar eller integratorer kan köpas individuellt; verifiera dock kraven på gränssnitt och signalkompatibilitet med din befintliga utrustning innan du gör en beställning. Speciellt testprojekt för kraftkvalitet för stämplingsverkstaden på en fordonstillverkningsbas i Ningbo Hangzhou Bay New Area
Projektnamn: Inrush Current Detection och Special Power Quality Testing för stämplingsverkstaden för en inhemskt märkesbilstillverkningsbas i Ningbo Hangzhou Bay New Area
Plats: Industriparken för fordonstillverkning, Hangzhou Bay New Area, Ningbo City, Zhejiang-provinsen
Implementeringsdatum: september 2024

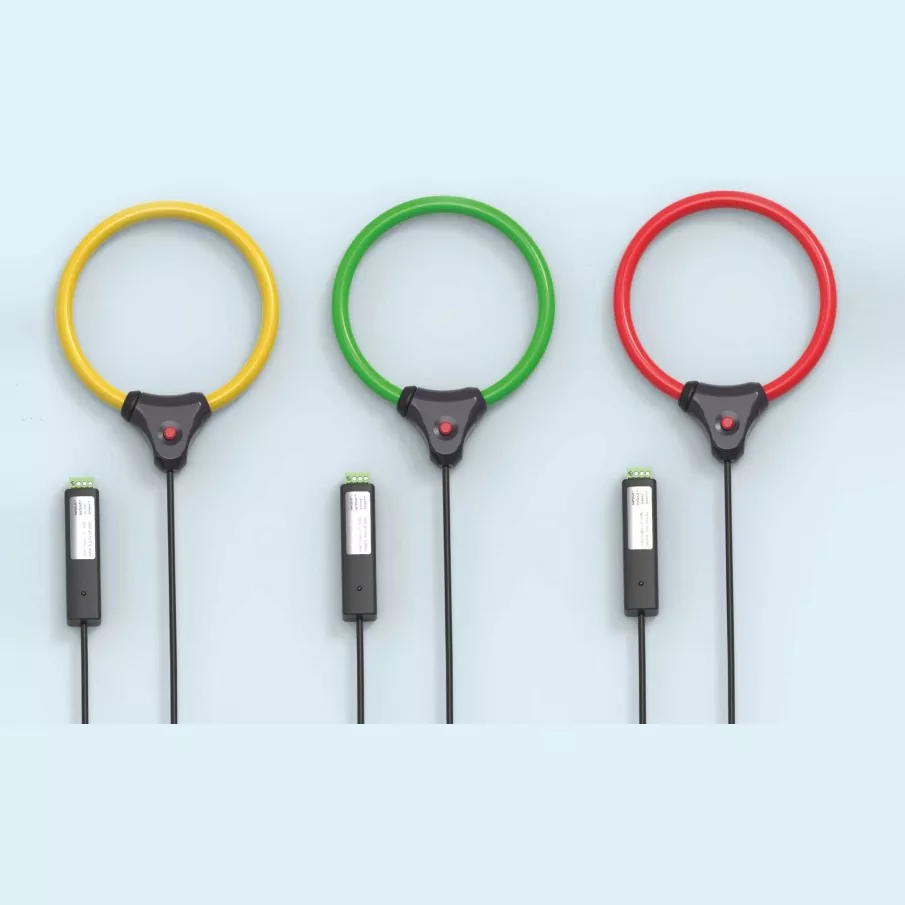

Använda produkter: Trefas flexibel Rogowski-spolesats med delad kärna (färgkodad gul/grön/röd; utrustad med dedikerade externa integratorer)
Stämplingsverkstaden är utrustad med fyra storskaliga 2 000 ton mekaniska pressar, som representerar typiska tunga impulslaster. Varje huvudmotor har en märkeffekt på 250 kW, och toppströmmen under stämplingsslaget kan överstiga sex gånger märkströmmen. I början av 2024 upplevde verkstaden frekventa problem, inklusive onormal temperaturökning i lågspänningsskenor, kontaktorablation i kompensationsskåp för reaktiv effekt och felvarningar på närliggande utrustning för precisionsdimensionell inspektion orsakad av störningar. Ägaren lät en tredjeparts myndighet för effekttestning utföra omfattande tester av strömkvalitet över alla driftsförhållanden för att exakt fånga inströmningsvågformer och övertonsdata, och därigenom tillhandahålla nödvändiga data för att stödja efterföljande strategier för minskning av strömkvaliteten.
Komplexa impulsbelastningsförhållanden; traditionella transformatorer som inte kan fånga transienta signaler
Konventionella strömtransformatorer med järnkärna lider av hög hysteres och smal mätbandbredd; de kan bara fånga effekt-frekvensströmmar i stationärt tillstånd. De kan inte exakt fånga instämplingsströmvågformer på millisekundnivå eller exakt mäta övertonsinnehåll av hög ordning, vilket gör testdatan otillräcklig för rotorsaksanalys av fel.
Svårighet att koppla bort samlingsskenor med stort tvärsnitt; avstängningstestning medför enorma produktionsförluster
Verkstadens huvudsakliga inkommande kraftledning består av rektangulära kopparskenor (specifikationer: 3×120×10 mm). Att installera traditionella transformatorer av fönstertyp (genom hål) skulle kräva demontering av samlingsskenorna och frånkoppling av kraftledningarna. Det uppskattades att ett 12-timmars strömavbrott per produktionslinje skulle resultera i direkta produktionsförluster som överstiger en miljon RMB – ett resultat som är helt oacceptabelt för ägaren.
Begränsat utrymme inuti skåpet; installation av styv testutrustning är begränsad Inuti elfördelningsskåp är avståndet mellan samlingsskenorna smalt och de omgivande brytarna och plintarna är tätt packade. Styva strömtransformatorer med fastspänning är skrymmande och kräver betydande driftsutrymme, vilket gör dem svåra att installera korrekt och komplicerar testinstallationen.
Höga krav på flerkanals synkron testning; signalkonsistens är svår att säkerställa.
Noggrann analys av fasobalans och fasskillnad kräver synkront förvärv av trefasströmmar. Traditionella testsonder av delad typ lider ofta av betydande variationer i lindningsparametrar och höga integrationsfel, vilket leder till dålig datasynkronisering över faserna – faktorer som direkt äventyrar noggrannheten hos analysresultaten för effektkvalitet.
För att möta industrianläggningens krav för "live-testning, bred kompatibilitet, hög precision och bred bandbredd", använder projektet en trefas uppsättning flexibla Rogowski-spolar som är ihopkopplade med en extern, dedikerad integrator. Denna inställning matar ut en standardsignal till en bärbar strömkvalitetsanalysator, vilket möjliggör kontinuerliga 72-timmars tester under alla driftsförhållanden.
Kärnlösningsdesign
Flexibel klämstruktur: Spolarna är böjliga och kan böjas eller formas för att lindas direkt runt rektangulära samlingsskenor. Installation kan utföras på strömförande kretsar enligt standardsäkerhetsprocedurer, vilket eliminerar behovet av att demontera samlingsskenor eller stänga av strömmen.
Högprecisionssplit-typ-integrator: En extern integrationsmodul utför exakta integrationsberäkningar och omvandlar spolens differentialsignal till en standardspänningssignal som är direkt kompatibel med ingångsgränssnitten hos vanliga energikvalitetsanalysatorer.
Möjlighet att mäta bredbandsbredd: Det effektiva mätfrekvensområdet täcker 5 Hz till 1 kHz, vilket möjliggör noggrann infångning av transienta överspänningsströmmar och övertoner (2:a till 25:e ordningen), helt överensstämmande med standarder för strömkvalitetstestning.
Färgkodad design: Gula, gröna och röda spolar motsvarar de tre faserna, vilket minimerar ledningsfel på plats och avsevärt förbättrar både testeffektiviteten och fasdatanoggrannheten.
Snabb driftsättning utan stilleståndstid; ingen inverkan på normal produktion. De flexibla spolarna har en snäpplåsdesign, vilket gör att de kan klämmas direkt runt samlingsskenorna. Certifierade elektriker utför installationen enligt protokoll för lågspänningsspänning, vilket inte kräver några strömavbrott eller demontering av distributionskomponenter. Det tar bara 15 minuter att distribuera en enda trefassats, vilket gör att verkstadens produktionslinje kan fungera normalt under hela testet med noll effektförlust.
Flexibel anpassningsförmåga till oregelbundet formade ledare; enkel installation i trånga utrymmen. Den flexibla spolkroppen anpassar sig perfekt till konturerna av rektangulära kopparskenor, vilket möjliggör enkel installation även i trånga skåp med hög komponentdensitet och begränsat arbetsutrymme; detta löser i grunden branschens utmaning där stela strömtransformatorer inte passar in i oregelbundna ledare eller trånga miljöer.
Med en bred bandbredd och hög precision erbjuder enheten – när den är ihopkopplad med en dedikerad integrator – utmärkt mätlinjäritet och platt frekvensrespons. Den fångar noggrant toppimpulsströmmar på millisekundnivå och kompletta vågformer under stämplingsoperationer och mäter exakt övertonsinnehåll. Med ett mätfel på ≤0,5 % uppfyller den till fullo noggrannhetskraven för professionell strömkvalitetstestning.
Utmärkt trefaskonsistens säkerställer tillförlitliga synkrona testdata. Spolarna tillverkas med en enhetlig lindningsprocess, och integratorparametrarna är strikt matchade och kalibrerade. Synkroniseringsfelet mellan de tre faserna är mindre än 1ms, vilket möjliggör en exakt rekonstruktion av fasskillnader och strömobalans, vilket säkerställer den vetenskapliga giltigheten och noggrannheten hos analysresultaten för strömkvalitet.
Bärbar och hållbar för upprepad användning i flera scenarier. Hela systemet är lätt och lätt att bära, med en robust öppnings-/stängningsmekanism utformad för frekvent användning. Den är idealisk för användning av tredje parts testbyråer över olika industrianläggningar och kretsspecifikationer. Dess höga återanvändbarhet resulterar i en total ägandekostnad som är mycket lägre än för traditionella testmetoder.
Fastställande av grundorsaken till fel: Genom kontinuerlig 72-timmars testning under fulla driftsförhållanden, fångade systemet exakt en toppström på 1860A (ungefär 6,2 gånger det nominella värdet) under pressens stämplingstakt. Den identifierade också att de 5:e och 7:e övertonsnivåerna överskred gränserna med 12 % respektive 8 %, vilket klargjorde grundorsakerna till överhettning av samlingsskenorna, ablation av kontaktorer och störningar av precisionsutrustning.
Stödja implementeringen av effektiva begränsningslösningar: Baserat på exakta testdata installerade klienten Active Power Filter (APF) och dynamiska enheter för kompensation för reaktiv effekt. Efter eftermonteringen sjönk den genomsnittliga temperaturökningen för samlingsskenorna med 12°C, felfrekvensen på grund av kontaktorablation sjönk med 85 % och störningsrelaterade felproblem i precisionstestutrustningen var helt lösta.
Avsevärt sänkning av de totala testkostnaderna: Jämfört med traditionella testmetoder som kräver strömavbrott undvek denna metod för livetestning cirka 1,2 miljoner RMB i förlorad produktionskapacitet. Dessutom minskade arbetskostnaderna för testning med 60 %, och testcykeln förkortades från... Testtiden minskade från tre dagar till en halv dag, vilket visar betydande fördelar i effektivitet och kostnadseffektivitet.
Värdet av utrustningens återanvändbarhet insågs fullt ut; Systemet användes därefter för flera omgångar av inspektioner av strömkvalitet i anläggningens svets- och slutmonteringsverkstäder. Den genomförde framgångsrikt tester på 12 platser med en 100 % drifthastighet och konsekvent stabil mätnoggrannhet, och etablerade sig som ett centralt standardverktyg för anläggningens drift- och underhållsinspektioner.
Den trefasiga flexibla Rogowski-spolen med delad kärna med en extern integrator är ett specialiserat kärnverktyg för industriell strömkvalitetstestning, högströmstransientdetektering och felsökning av strömdistribution. Det löser effektivt tre stora smärtpunkter associerade med traditionell testutrustning: kravet på strömavbrott, dålig anpassningsförmåga och felaktiga övergående mätningar. Den möter de professionella behoven hos tredjepartstestbyråer för bärbar, återanvändbar utrustning samtidigt som den passar de olika scenarierna – allt från ad-hoc-testning till onlineövervakning – som industriföretag stöter på. I slutändan tillhandahåller den exakta, tillförlitliga data för att stödja feldiagnos, energieffektivitetsoptimering och energikvalitetshantering inom kraftdistributionssystem.
