Hur kan en Cthw6 utomhus vattentät strömtransformator förenkla lågspänningsövervakning

Junray ElectricaltillverkarCthw6 utomhus vattentät strömtransformatorför eftermontering av lågspänningskraftdistribution, energiövervakning, mätning och skyddstillämpningar. Dess struktur med delad kärna tillåter installation runt befintliga kablar eller samlingsskenor utan att skära av ledare, vilket hjälper till att minska installationstiden och undvika onödiga strömavbrott.

En strömtransformator är en viktig avkänningskomponent för att mäta och övervaka elektrisk ström i distributionssystem. För befintliga anläggningar kan dock installation av konventionella transformatorer med sluten kärna kräva kabelurkoppling, borttagning av samlingsskena eller planerade avstängningar. CTHW6-designen tar itu med dessa utmaningar med en öppen-stäng struktur med delad kärna, högprecisionsmagnetisk kärna, isolerat flamskyddande hölje och vattentät anslutningsdesign. Dessa funktioner gör den lämplig för industrianläggningar, kommersiella byggnader, distributionsskåp, solcellssystem, energilagringsapplikationer och laddningsinfrastruktur för elbilar där tillförlitlig strömförsörjning och bekväm eftermontering är viktiga.

Innehållsförteckning

1. Vad är en Cthw6 utomhus vattentät strömtransformator?
2. Varför är design med delad kärna viktig för eftermontering av kraftdistribution?
3. Vilka nyckelfunktioner stöder tillförlitlig strömmätning?
4. Cthw6 tekniska funktioner i en överblick
5. Hur är transformatorn installerad?
6. Var kan transformatorn användas?
7. Vad bör köpare tänka på innan urvalet?
8. Vad visar en riktig eftermonteringsapplikation?
9. Vanliga frågor

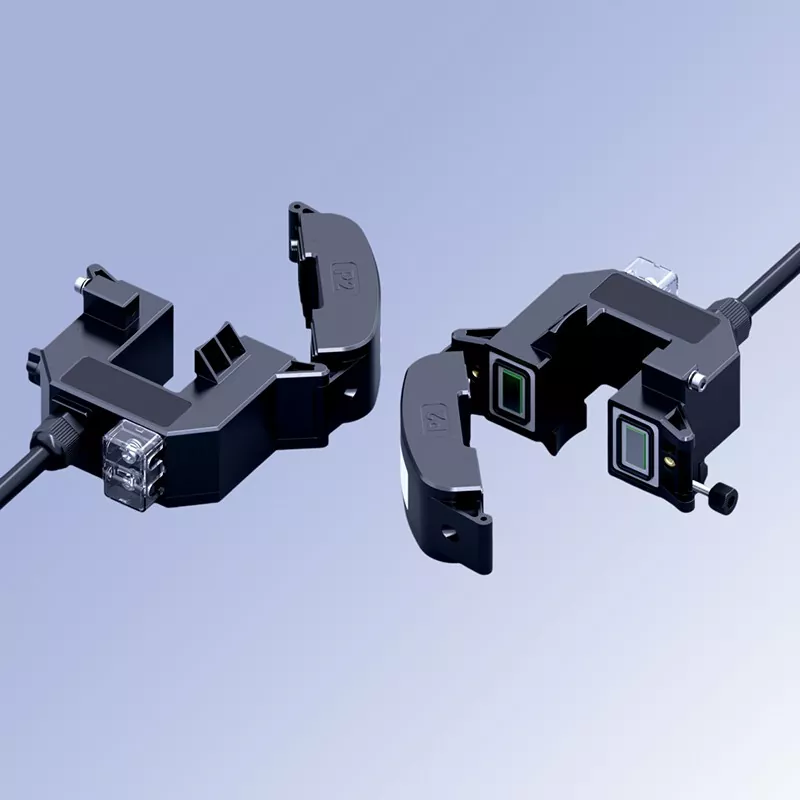

Vad är en Cthw6 utomhus vattentät strömtransformator?

En strömtransformator, vanligen kallad CT, omvandlar en hög primärström till en mindre sekundärström som säkert kan mätas av mätare, övervakningsterminaler eller skyddsanordningar. I lågspänningsdistributionssystem gör detta det möjligt för operatörer att få användbar elektrisk data utan att direkt koppla känslig mätutrustning till full primärström.

CTHW6-serien är designad speciellt för applikationer där befintliga strömkretsar behöver övervakas eller uppgraderas. Till skillnad från traditionella solid-core transformatorer, kan dess split-core konstruktion öppnas och klämmas runt en befintlig kabel eller samlingsskena. Detta gör det särskilt användbart när den elektriska infrastrukturen redan är i drift och omfattande omkopplingar inte är önskvärda.

Den utomhusorienterade konstruktionen kombinerar också ett isolerat hus av ingenjörsplast med intern epoxikapsling och en vattentät kabelanslutning. Dessa designelement hjälper transformatorn att motstå fukt, damm, temperaturförändringar och andra förhållanden som uppstår i distributionsutrustning och utomhusinstallationer.

Varför är design med delad kärna viktig för eftermontering av kraftdistribution?

Ombyggnadsprojekt har andra krav än nya elinstallationer. När ett nytt distributionsskåp håller på att monteras kan ingenjörer reservera utrymme och installera konventionella genomgående transformatorer före spänningssättning. En befintlig anläggning kanske inte har denna flexibilitet.

Traditionell installation kan innebära att koppla bort ledare eller demontera samlingsskenor. Beroende på anläggningen kan detta leda till produktionsavbrott, extra arbetskraft och komplicerad avbrottskoordinering. En transformator med delad kärna ger ett annat tillvägagångssätt: huset öppnas, ledaren placeras genom öppningen och huset är stängt och låst.

Viktiga eftermonteringsfördelar

• Minskade installationsavbrott:Befintliga kablar behöver inte kapas för installationsmetoden med delad kärna.
• Snabbare fältinstallation:Den öppna-stänga strukturen förenklar positionering runt befintliga ledare.
• Lägre modifieringskrav:Befintliga distributionslayouter kan behållas istället för att byggas om i stor utsträckning.
• Flexibla övervakningsuppgraderingar:Ytterligare strömavkänning kan införas i befintliga kretsar.
• Bättre lämplighet för driftanläggningar:Det är användbart där minimering av planerad stilleståndstid är ett viktigt projektkrav.

För säkerhetskritiskt elarbete ska installationen alltid utföras av lämpligt kvalificerad personal enligt gällande elektriska säkerhetsprocedurer. En design med delad kärna förbättrar installationsbekvämligheten, men det eliminerar inte behovet av säkra arbetsmetoder.

Vilka nyckelfunktioner stöder tillförlitlig strömmätning?

Magnetkärna med hög precision

Transformatorn använder en kornorienterad kiselstålkärna utformad för att ge hög magnetisk permeabilitet, låg magnetisk förlust och ett brett linjärt arbetsområde. Produktinformationen specificerar klass 0.5/0.5S mätnoggrannhet, stödjer applikationer där stabila strömdata krävs för mätning och övervakning.

Säker mekanisk låsning

Efter att ledaren har placerats inuti öppningen stängs de två hussektionerna och säkras med en låsskruv. Korrekt stängning hjälper till att upprätthålla konsekvent magnetisk kärna, vilket är viktigt för mätningsstabilitet.

Flamskyddande isolerat hus

Huset är tillverkat av höghållfast flamskyddad teknisk plast. Intern vakuumgjuten epoxikapsling ger ytterligare skydd mot fukt, damm och korrosion samtidigt som isoleringsprestandan förbättras.

Tydlig polaritetsidentifiering

P1/P2-markeringar och sekundära polaritetsindikatorer är tydligt identifierade på produkten. Detta hjälper tekniker att korrekt upprätta de primära och sekundära anslutningarna under installation och driftsättning.

Vattentät kabelanslutning

En vattentät kabelgenomföring är inbyggd vid utgångsanslutningen. För utomhus- eller särskilt fuktiga installationer kan ytterligare tätning vid kabelanslutningar förbättra miljöskyddet ytterligare.

Cthw6 tekniska funktioner i en överblick

Köpare bör bekräfta det erforderliga transformationsförhållandet, öppningsdimensioner, ledartyp, noggrannhetsklass, installationsmiljö och sekundära uteffektkrav innan beställning. Skräddarsydda icke-standardiserade specifikationer kan också diskuteras enligt projektkrav.

Hur är transformatorn installerad?

Den öppna-stäng-designen är avsedd att göra fältinstallationen enklare. En typisk installationssekvens inkluderar följande steg:

1. Lossa sidolåsskruven och öppna transformatorhuset.
2. Placera kabeln eller samlingsskenan genom mitten av öppningen.
3. Se till att ledaren är korrekt centrerad och inte stör höljet.
4. Stäng de övre och nedre delarna och dra åt låsskruven ordentligt.
5. Öppna det genomskinliga terminalskyddet och anslut de sekundära ledningarna enligt polaritetsmarkeringarna.
6. Inspektera den mekaniska förslutningen, ledningar, isolering och mätsignal före idrifttagning.

En viktig säkerhetspunkt är att en sekundär CT-krets inte bör lämnas öppen medan primärledaren är spänningssatt. En öppen sekundär kan generera en farlig spänning. Kvalificerade elektriker bör därför följa tillverkarens instruktioner och tillämpliga elsäkerhetskrav under installation, testning och underhåll.

Var kan transformatorn användas?

Kombinationen av installation med delad kärna och miljöskydd gör CTHW6 lämplig för ett brett utbud av elektriska lågspänningstillämpningar.

Industriell effektövervakning

Produktionslinjer, pumpar, fläktar, kompressorer, verktygsmaskiner och andra elektriska belastningar kan övervakas genom strömmätning. Dessa data kan stödja analys av utrustningens drift och energihantering.

Kommersiell och byggnadsdistribution

Kontorsbyggnader, kommersiella komplex, sjukhus och datacenter innehåller ofta flera grenkretsar som kräver övervakning. Transformatorer med delad kärna kan förenkla uppgraderingar av befintliga distributionssystem.

Smart kraftfördelning

Transformatorn kan integreras med multifunktionseffektmätare, intelligenta övervakningsterminaler och annan elektrisk övervakningsutrustning för att stödja aktuell datainsamling och fjärrövervakning.

Infrastruktur för förnybar energi och elbilar

Fotovoltaiska nätanslutna skåp, energilagringssystem och laddningsinfrastruktur för elbilar kan kräva strömavkänning för driftövervakning och skydd. Lämpligt CT-förhållande och mekaniska dimensioner bör väljas i enlighet med den faktiska kretsen.

Ombyggnad av distributionssystem

Åldrande elinstallationer är en särskilt relevant tillämpning. Istället för att designa om ett helt distributionsskåp kan ingenjörer lägga till strömövervakning till utvalda kretsar med en lämplig delad kärnkonfiguration.

Vad bör köpare tänka på innan urvalet?

Att välja en strömtransformator bör börja med de elektriska och mekaniska kraven för målkretsen snarare än att bara välja en modell baserad på utseende. Följande punkter bör bekräftas innan upphandling:

• Primär ström:Bekräfta kretsens normala och maximala ström.
• Aktuellt förhållande:Matcha CT-förhållandet till mätaren, övervakningsenheten eller skyddssystemet.
• Bländarstorlek:Se till att kabeln eller samlingsskenan kan passera genom öppningen utan störningar.
• Ledarkonfiguration:Kontrollera om installationen använder en rund kabel eller rektangulär samlingsskena.
• Noggrannhetskrav:Bestäm om projektet kräver standardmätnoggrannhet eller en mer specialiserad mätspecifikation.
• Miljöförhållanden:Tänk på exponering utomhus, fukt, damm, temperatur, vibrationer och eventuell kemisk kontaminering.
• Sekundär anslutning:Bekräfta terminalkonfigurationen och polaritetskraven för den anslutna enheten.
• Installationsutrymme:Kontrollera att det finns tillräckligt med utrymme för att öppna och låsa höljet med delad kärna.

En pålitlig leverantör bör kunna ge hjälp med modellval baserat på dessa parametrar. Detta är särskilt värdefullt för eftermonteringsprojekt som innehåller många olika kabelstorlekar eller kretsklassificeringar.

Vad visar en riktig eftermonteringsapplikation?

Ett dokumenterat eftermonteringsprojekt som involverar en precisions- och formsprutningsfabrik i Dongguan illustrerar det praktiska värdet av strömtransformatorer med delad kärna. Anläggningen innehöll 86 lågspänningsdistributionskretsar som betjänade formsprutning, stansning, formbearbetning, kylning, lyft, belysning och andra belastningar.

Det befintliga systemet saknade adekvat övervakning av grenkretsfelström. Konventionella eftermonteringsmetoder skulle ha krävt omfattande ledningsmodifiering och produktionsstopp. Projektet använde därför öppningsbara transformatorer med delad kärna valda enligt ledardimensioner.

Enligt projektinformationen publicerad av Junray Electrical slutfördes installationen och driftsättningen av alla 86 enheter på fem dagar. Systemet tillhandahöll därefter jordfelsströmövervakning på grennivå, vilket gjorde att onormala kretsar kunde identifieras snabbare. Projektet rapporterade också att felsökningstiden sjönk från i genomsnitt 3,5 timmar till mindre än 20 minuter efter eftermonteringen.

Detta exempel visar en viktig princip för planering av elektrisk eftermontering: värdet på en strömtransformator är inte begränsat till dess mätfunktion. Installationsmetod, miljöbeständighet, kompatibilitet med övervakningsutrustning och underhållsbarhet kan alla påverka den övergripande effektiviteten av en distributionsuppgradering.

För ytterligare produktinformation kan köpare granska produktsidan för Cthw6 Outdoor Waterproof Current Transformer och utforska Junray Electricals utbud av instrumenttransformatorer för olika elektriska övervakningskrav.

Vanliga frågor

Vad är den största fördelen med en CTHW6 strömtransformator med delad kärna?

Dess främsta installationsfördel är den öppna-stängda strukturen, som gör att transformatorn kan placeras runt en befintlig kabel eller samlingsskena utan att skära av ledaren. Detta gör det användbart för eftermontering av lågspänningsdistribution och övervakningsprojekt.

Kan CTHW6 användas utomhus?

Ja. Produkten är designad för utomhusorienterade applikationer och har ett isolerat hölje av teknisk plast, epoxikapsling och en vattentät kabelanslutning. Ytterligare tätning kan rekommenderas för kabelanslutningar i särskilt fuktiga miljöer.

Vilken noggrannhetsklass stöder CTHW6?

Den publicerade produktinformationen anger mätnoggrannhet i klass 0.5/0.5S. Den exakta specifikationen bör bekräftas mot kraven för den avsedda mätaren och elövervakningssystemet före upphandling.

Kan den övervaka befintliga kablar utan att koppla bort dem?

Strukturen med delad kärna är speciellt utformad för installation runt befintliga kablar eller samlingsskenor, vilket undviker behovet av att kapa ledaren. Strömförande elektriskt arbete får dock endast utföras av kvalificerad personal enligt gällande säkerhetsprocedurer.

Vilken information behövs när man väljer en CTHW6-modell?

Viktig information om valet inkluderar primärström, erforderligt strömförhållande, ledartyp, kabel- eller samlingsskenas dimensioner, öppningsstorlek, noggrannhetskrav, installationsmiljö och sekundära anslutningskrav.

Ger Junray Electrical anpassning?

Ja. Junray Electrical uppger att icke-standardiserade specifikationer kan anpassas efter installationsmått och parameterkrav. Dess tekniska team kan också ge vägledning om modellval och teknisk support efter försäljning.

Slutsats

En väldesignad strömtransformator kan göra elektrisk övervakning mer praktisk och samtidigt stödja moderniseringen av befintliga lågspänningsdistributionssystem. Med sin delade kärnstruktur, klass 0,5/0,5S noggrannhetsspecifikation, isolerat flamskyddande hölje, epoxikapsling och vattentät anslutningsdesign, är CTHW6 lämpad för applikationer där installationsflexibilitet och tillförlitlig strömupptagning är viktigt. Om du planerar en distributionsrenovering, energiövervakningsprojekt eller utomhusapplikation för elektrisk övervakning,kontakta osspå Junray Electrical med din nuvarande klassificering, ledardimensioner, noggrannhetskrav och applikationsförhållanden för att diskutera modellval och en lämplig skräddarsydd lösning.
