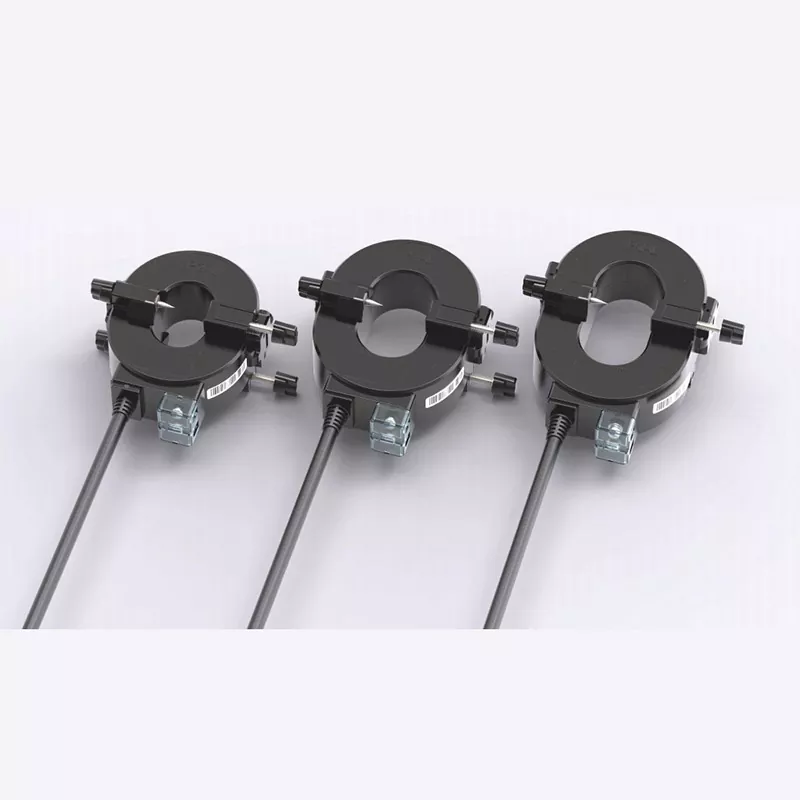

CTHW9 Vattentät strömtransformator utomhusär designad för tillförlitlig strömupptagning i lågspänningskraftdistributionssystem, särskilt där utomhusexponering, eftermonteringsbegränsningar och kontinuerlig drift är stora problem. Som en professionell tillverkare och leverantör i Kina,Junray Electricalutvecklar CTHW9-serien med en struktur med delad kärna, symmetrisk låsmekanism med dubbla skruvar, kärna av kiselstål med hög permeabilitet och IP65-skydd för att stödja noggrann övervakning utan att behöva demontera kabel eller stänga av systemet.
Den växande efterfrågan på intelligent elhantering har gjort tillförlitlig strömmätning nödvändig i industrianläggningar, kommersiella byggnader, utomhusdistributionsboxar och smarta kraftnät. Traditionella strömtransformatorer kan vara svåra att installera när befintliga kablar inte kan kopplas bort eller när utrustningen är i drift kontinuerligt.
Den vattentäta strömtransformatorn CTHW9 utomhus tar sig an dessa utmaningar genom en fastklämningskonstruktion och väderbeständig konstruktion. Dess flera öppningsalternativ stöder lågspänningskablar med olika diametrar, medan den kornorienterade kiselstålkärnan med hög permeabilitet hjälper till att ge stabil strömupptagning. Beroende på konfigurationen kan transformatorn stödja mätningstillämpningar med klass 0.5 eller klass 1 noggrannhet eller anpassas för noll-sekvens av jordfelsbrytare.
En strömtransformator, vanligen kallad en CT, omvandlar strömmen som flyter genom en primär ledare till en mätbar sekundär signal som kan användas av mätare, övervakningssystem, skyddsutrustning och intelligenta energihanteringsplattformar.
DeCTHW9 Vattentät strömtransformator utomhusär speciellt utvecklad för lågspänningskabelövervakning och eftermontering. Till skillnad från konventionella genomhåliga CTs som kan kräva kabelbortkoppling eller väsentlig modifiering, tillåter dess delade kärnkonstruktionen att enheten kan öppnas, placeras runt en befintlig kabel och säkert stängas.
Detta gör det särskilt värdefullt när den elektriska infrastrukturen måste vara i drift. Industriella produktionslinjer, kommersiella anläggningar, logistikcentra och utomhusdistributionssystem kan därför införa ytterligare strömövervakningspunkter med avsevärt mindre störningar.
Enligt Junray Electricals produktinformation är CTHW9-serien designad för applikationer inklusive lågspänningsmätning av kraftdistribution, energiförbrukningsövervakning, jordfelsbrytare, brandsäkerhetsströmövervakning och intelligenta kraftfördelningssystem.
CTHW9 använder en symmetrisk låsmekanism med dubbla skruv. Under installationen kan de två sidorna dras åt växelvis, vilket hjälper till att fördela den mekaniska kraften jämnt över transformatorhuset.
Denna design främjar nära kontakt vid kärngränssnittet och minskar potentiella inriktningsproblem. Låsstift hjälper också till att förhindra att transformatorn glider eller roterar runt kabeln, vilket är särskilt användbart i miljöer som utsätts för vibrationer från motorer, fläktar och annan utrustning.
Olika elektriska system använder olika kabeldiametrar, så en enhetlig CT är sällan praktisk. CTHW9-serien tillhandahåller olika interna bländarstorlekar för att matcha olika lågspänningskablar.
Transformatorn använder en kornorienterad kiselstålkärna med hög magnetisk permeabilitet och låg magnetisk förlust. Detta stöder ett brett linjärt driftsområde och hjälper till att upprätthålla stabil mätprestanda i miljöer där elektromagnetiska störningar kan förekomma.
För mätapplikationer kan CTHW9 konfigureras för klass 0.5 eller klass 1 strömförsörjning. För skyddsorienterade projekt kan den även anpassas som en nollsekvensströmtransformator för jordfelsbrytare.
Elektrisk utrustning utomhus måste tåla fukt, damm, temperaturförändringar och långvarig miljöexponering. CTHW9 använder höghållfast flamskyddande teknisk plast för sitt hölje och vakuum epoxiharts ingjutning internt.
Den resulterande IP65-klassade strukturen ger skydd mot inträngning av damm och vattenstrålar, vilket hjälper transformatorn att fungera tillförlitligt i utomhusfördelningslådor, industrianläggningar, underjordiska tunnlar och fuktiga elektriska schakt.
CTHW9 innehåller också flera installationsorienterade detaljer:
När du köper en strömtransformator bör eltekniker utvärdera mer än den nominella strömmen. Bländarstorlek, noggrannhet, avsedd funktion, installationsmiljö och sekundär konfiguration påverkar alla om en CT är lämplig för ett specifikt projekt.
| Punkt | CTHW9 Egenskaper | Typiskt applikationsvärde |
|---|---|---|
| Produkttyp | Vattentät strömtransformator med delad kärna utomhus | Lågspänningskabelövervakning |
| Nuvarande räckvidd | Ca. 5A–4000A, beroende på modell | Små till högströmskretsar |
| Noggrannhet | Klass 0.5 eller Klass 1 för mätarkonfigurationer | Energiövervakning och mätning |
| Kärnmaterial | Kornorienterat silikonstål | Stabil magnetisk prestanda |
| Skyddsbetyg | IP65 | Utomhus och fuktiga miljöer |
| Installation | Klämkonstruktion med delad kärna | Ombyggnad av befintligt system |
| Anpassning | Parametrar för förhållande, bländare, utgång och nollsekvens | Projektspecifika krav |
Eftersom exakta elektriska parametrar beror på vald modell och applikation, bör köpare bekräfta det erforderliga strömförhållandet, kabelns yttre diameter, sekundäreffekt, noggrannhetsklass och skyddskrav innan de gör en beställning.
Kombinationen av installation med delad kärna och miljöskydd gör CTHW9 lämplig för ett brett utbud av energiövervakningsscenarier.
Äldre fabriker och kommersiella byggnader kan ha fungerande distributionssystem utan tillräcklig delmätning. Installation av ytterligare CT:er kan tillhandahålla strömdata på kretsnivå utan omfattande modifieringar av befintliga kablar.
Produktionslinjer, luftkompressorer, allmän utrustning och andra stora elektriska belastningar kan övervakas individuellt. Aktuell data kan sedan stödja energistatistik, belastningsanalys och energieffektivitetsförbättringar.
När den är konfigurerad som en nollsekvensströmtransformator kan enheten detektera restström och arbeta med läckageskyddsutrustning. Detta gör den användbar för elsäkerhetsövervakning.
Brandsäkerhetsströmkretsar kräver tillförlitlig drifttillståndsövervakning. CTHW9 kan integreras i övervakningsarkitekturer som spårar ström och restström i relevanta distributionskretsar.
Strömtransformatorer är grundläggande avkänningskomponenter för digitala kraftsystem. CTHW9-mätsignaler kan integreras med effektövervakningsplattformar och IoT-terminaler för att stödja fjärrdatainsamling, trendanalys och tidig feldetektering.
Strukturen med delad kärna är avsedd att förenkla installationen på fältet, men elarbeten måste alltid utföras av lämpligt kvalificerad personal enligt gällande säkerhetsrutiner.
Ett viktigt säkerhetskrav är att sekundärkretsen i en strömtransformator inte får lämnas öppen medan primärkretsen är spänningssatt. En inducerad högspänning kan skapa allvarliga säkerhetsrisker. Lämpliga CT-kortslutningar och testprocedurer bör därför följas under installation och underhåll.
För ingenjörer och inköpsteam som jämför nuvarande transformatorleverantörer bör följande faktorer kontrolleras innan man väljer en modell:
Ett proffsKinas nuvarande transformatortillverkarebör också kunna tillhandahålla tekniskt urvalshjälp snarare än att bara tillhandahålla en standardkomponent.
Ett smart logistikparksuppbyggnadsprojekt i Xiaoshan, Hangzhou, visar värdet av strömavkännande teknologi med delad kärna i en driftanläggning. Platsen innehöll 172 lågspänningsdistributionskretsar och hade årliga elkostnader som översteg 3,2 miljoner RMB. Eftersom kallkedjedrift och automatiserad sortering inte kunde tolerera långvariga avbrott, var traditionella metoder för eftermontering av kabelbortkoppling opraktiska.
Projektet använde strömtransformatorer med delad kärna för att upprätta övervakning på kretsnivå utan att avbryta strömmen. Det resulterande systemet stödde zonal elredovisning, varningar om onormal belastning och energiförbrukningsanalys.
| Projektfaktor | Rapporterat resultat |
|---|---|
| Övervakningspunkter | 172 lågspänningskretsar |
| Genomsnittlig installationstid | Ca 8 minuter per enhet |
| Retrofit Kostnadsminskning | Cirka 35 % |
| Månatliga energibesparingar | Cirka 18 000 kWh |
| Beräknade årliga elkostnadsbesparingar | Mer än 200 000 RMB |
| CT-integritet efter eftermontering | 100 % från och med juli 2026 |
Projektet illustrerar en viktig princip: för en driftanläggning är värdet på en strömtransformator inte begränsat till mätnoggrannhet. Installationseffektivitet, systemkontinuitet, utrymmesanpassning, miljöskydd och kompatibilitet med intelligenta övervakningsplattformar kan alla påverka det totala projektvärdet.
För elektrisk övervakningsutrustning är konsekvent tillverkningskvalitet avgörande eftersom mätfel eller isoleringsproblem kan påverka nedströms övervakning och skyddsfunktioner.
Junray Electrical uppger att dess CTHW9-serie genomgår testning före leverans, inklusive noggrannhetskalibrering, effekt-frekvens motstå-spänningstestning och isolationsprestandakontroller. Företaget tillhandahåller också anpassning för strömförhållanden, bländardimensioner, utgångskonfigurationer och nollsekvensparametrar.
Produkten stöds av ett professionellt tekniskt team för modellval och teknisk assistans efter försäljning, och den angivna produktgarantin är ett år. Dessa faktorer kan vara särskilt värdefulla för ingenjörsentreprenörer och distributörer som köper strömtransformatorer för flera projektkonfigurationer.
CTHW9 kombinerar ett flamskyddat konstruktionsplasthölje med vakuumepoxihartsingjutning och en IP65-klassificering. Dess förseglade konstruktion hjälper till att skydda interna komponenter från damm, fukt och korrosion i lämpliga utomhusinstallationer.
Nej. Dess struktur med delad kärna är utformad för att klämma runt en befintlig lågspänningskabel, vilket avsevärt kan förenkla eftermonteringsprojekt där kabelklippning eller långvarigt strömavbrott är oönskat.
Beroende på vald modell och konfiguration är serien designad för aktuella applikationer som sträcker sig från cirka 5A till 4000A. Det korrekta förhållandet bör väljas enligt de faktiska kretskraven.
Ja. Produkten kan skräddarsys som en nollsekvensströmtransformator för jordfelsbrytare och kan paras ihop med lämplig utrustning för läckageskydd eller brandsäkerhetsövervakning.
Mät den faktiska ytterdiametern på kabeln och välj en öppning som gör att kabeln kan sitta ordentligt i CT utan överdrivet spelrum eller mekanisk störning. För projektspecifikt val, kontakta tillverkaren med kabeldimensioner och aktuella krav.
Ja. Junray Electrical anger att strömförhållanden, bländarstorlekar, utgångskonfigurationer och nollsekvensparametrar kan anpassas enligt projektets krav.
DeCTHW9 Vattentät strömtransformator utomhuskombinerar installation med delad kärna, symmetrisk låsning med dubbla skruv, högpermeabilitet magnetisk kärnteknik, IP65-skydd och flexibla konfigurationsalternativ för att möta de praktiska utmaningarna med modern lågspänningsövervakning. Dess förmåga att stödja eftermonteringsprojekt utan kabeldemontering gör den särskilt relevant för industrianläggningar, kommersiella byggnader, utomhusdistributionssystem, energiledningsprojekt och smarta krafttillämpningar.
För köpare som letar efter en pålitligKina leverantör, tillverkare eller fabrikför skräddarsydda strömtransformatorlösningar kan Junray Electrical tillhandahålla produktvalsvägledning och projektorienterad anpassning. Om du planerar ett nytt effektövervakningssystem eller uppgraderar ett befintligt distributionsnät,kontakta ossmed ditt nuvarande förhållande, kabeldiameter, noggrannhetskrav, installationsmiljö och applikationsscenario för att få en lämplig CTHW9-lösning och professionell teknisk support.
