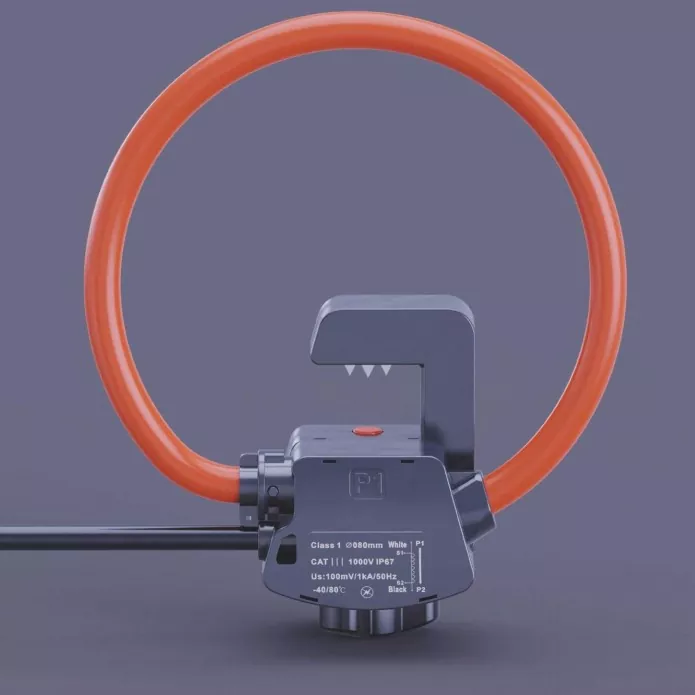

Tillverkad av väderbeständiga, flexibla isoleringsmaterial och ett förstärkt, industriellt vattentätt hölje, är spolströmtransformatorn av samlingsskena lämplig för tuffa miljöer som distributionsskåp utomhus, solcellsanläggningar, laddstationer för elbilar och kommunal infrastruktur utomhus. Den stöder applikationer inklusive utomhusströmövervakning, energiförbrukningsanalys och energikvalitetsbedömning.
Marknadsledande noggrannhet: Klass 0,5 precision med minimalt lägesfel och låg känslighet för externa elektriska fält; finns i känsligheterna 22,5 mV/kA, 50 mV/kA och 100 mV/kA.
IP67 helt förseglad, vattentät och dammtät: Professionell tätning vid höljet och kabelutgångarna skyddar mot regn, kondens och damm. Den är idealisk för tuffa miljöer - som utomhusplatser, underjordiska tunnlar och fuktiga verkstäder - och säkerställer att inget vatten kommer in eller kortsluts under långvarig utomhusanvändning.
Industriell design med bred temperatur: Fungerar tillförlitligt inom ett område från -40°C till +80°C. Byggd med material och processer som är resistenta mot extrema temperaturer, bibehåller spolströmtransformatorn av Samlingsskena-typ stabil prestanda och mätnoggrannhet trots betydande fluktuationer i omgivningstemperaturen, vare sig det är i den isande kylan i norr eller de varma, fuktiga förhållandena i söder.
Struktur med delad kärna för snabb installation med strömförande ledning: Designen med snäpplåsning möjliggör installation på plats för en person utan att modifiera befintliga ledningar eller kräva strömavbrott. Den är särskilt väl lämpad för att uppgradera äldre distributionsutrustning för utomhusbruk, vilket hjälper till att förkorta projekttidslinjer och minska byggkostnaderna.
Flexibel spole för komplexa installationsscenarier: Spolekroppen erbjuder liten flexibilitet, vilket gör att den passar runt runda kablar, rektangulära samlingsskenor och oregelbundna ledare. Den är idealisk för kompakta skåputrymmen och täta ledningslayouter, och övervinner installationsbegränsningarna förknippade med traditionella stela strömtransformatorer.
Utomhus PV-system: Strömövervakning på AC/DC-sidorna av PV-kombinationsboxar, strängväxelriktare och transformatorstationer av typ utomhusbox.
Nya energiladdningshögar: Strömdetektering och mätning för utomhus DC/AC-laddningshögar och laddstationsdistributionskretsar.
Kommunal kraftdistribution utomhus: Onlineövervakning för kontrollskåp för gatubelysning, huvudenheter för utomhusringar (RMU) och kraftdistributionssystem i underjordiska tunnlar.
Utomhusindustriutrustning: Driftströmövervakning och tidig felvarning för utomhusfläktar, vattenpumpar och kompressorer i industrizoner.
Energilagringsstationer: Laddnings-/urladdningsströmförsörjning för utomhusenergilagringsskåp och batterikluster.
Field Power O&M: Bärbar mätning för tillfälliga inspektioner, felsökning och belastningstester på utomhusledningar.
Fuktiga/korrosiva miljöer: Strömdetektion för kraftdistributionsutrustning vid vattenverk, avloppsreningsverk och kustanläggningar.
Projektnamn: Uppgradering och eftermontering av strömförsörjningsstatus för lågspänningsströmförsörjning för elnätsavdelningen i den underjordiska krafttunneln Sangiandao, Suzhou Industrial Park.
Projektets plats: Underjordisk nyttotunnel inom Sangtiandao Science & Technology Innovation Belt, Suzhou Industrial Park, Jiangsu-provinsen.
Slutdatum för ombyggnad: maj 2024.
Använd produkt: φ80mm IP67 flexibel Rogowski-spole med delad kärna med bred temperatur.
Sangtiandaos underjordiska tunnel är ett viktigt kommunalt infrastrukturprojekt i Suzhou Industrial Park. Tunneln sträcker sig över cirka 8,6 kilometer och rymmer separata fack för kraftverk, allmännyttiga kraftverk och gasledningar. Elnätsfacket levererar elektricitet till kritiska system – inklusive belysning, ventilation, brandskydd, miljöövervakning och nödutrymning – och klassificerar det som en "nivå 1-belastning" med extremt höga krav på strömförsörjningstillförlitlighet.
Den underjordiska miljön i tunneln upprätthåller en relativ luftfuktighet som överstiger 92 % året runt, med lokal kortvarig vattenansamling som sker under regnperioden. De ursprungliga strömtransformatorerna (klassad IP40) hade varit i drift i tre år; under denna tid led tolv enheter av terminalkorrosion och försämrad isolationsresistans, medan två enheter upplevde avvikelser i signalupptagningen på grund av kondens och vatteninträngning, vilket utgjorde allvarliga säkerhetsrisker. Dessutom, på grund av den höga belastningsklassificeringen, var långvariga strömavbrott för eftermonteringen inte möjliga, vilket gjorde traditionella installationsmetoder för strömtransformatorer svåra att implementera. Efter omfattande utvärdering valde projektet en IP67-klassad, flexibel Rogowski-spole med delad kärna som kärnströmavkännande komponent, vilket möjliggör en uppgradering av övervakningssystem över alla kretsar utan att kräva några strömavbrott.
Hög luftfuktighet, vattenbenägen underjordisk miljö; standardutrustning saknar tillräckligt skydd. Den underjordiska brukstunneln är ett begränsat utrymme som kännetecknas av hög luftfuktighet och kraftig kondens, med lågt liggande sektioner som är utsatta för tillfällig vattenansamling under regnperioden. Standardströmtransformatorer (CT) erbjuder vanligtvis endast IP40-skydd; deras dåliga tätning tillåter fukt och vattenånga att penetrera höljet, vilket leder till lindningskorrosion, isoleringsförsämring och signaldrift. Med en genomsnittlig livslängd på mindre än tre år ökar frekventa byten kostnaderna och medför risk för strömavbrott.
Tier-1 strömförsörjningsbegränsningar; efterlevnadsfrågor angående avbrottsbaserad eftermontering. Strömförsörjningen i eltunnelns elektriska fack stöder kritiska säkerhetssystem – såsom brandsläckning, ventilation och övervakning – och klassificerar den som en nivå-1-last där underhållsrelaterade avbrott är förbjudna förutom i extrema nödsituationer. Traditionella solid-core CTs kräver kapning av kablar eller demontering av samlingsskenor under installationen, vilket bryter mot driftsledningsstandarder och utgör betydande säkerhetsrisker; Följaktligen saknar sådana förslag godkännande från början.
Trångt utrymme och tät kablage; installationssvårigheter med stela CT. Kabelrännor i elfacket är tätt anordnade, med passager som är mindre än en meter breda. Kraftkablar med stort tvärsnitt har stora böjningsradier, vilket lämnar otillräckligt arbetsutrymme för styva CT:er med delad kärna; installation är praktiskt taget omöjlig för kretsar placerade i hörn eller med staplade kablar. Att omorganisera kablarna skulle exponentiellt öka både arbetsbelastningen och säkerhetsriskerna.
Höga kostnader för manuell inspektion; betydande förseningar i feldetektering och fellösning. Verktygstunnlar täcker stora avstånd med vitt spridda övervakningspunkter; en enda inspektionsomgång kräver över fyra timmar. Faror som onormala strömmar eller kretsöverbelastning upptäcks endast vid månatliga inspektioner, vilket resulterar i försenade svar. Tidigare incidenter inkluderade oupptäckta kretsöverbelastningar och överhettning, vilket påskyndade åldrandet av kabelisolering. III. Utrustningskonfiguration och systemdesign
För att tillgodose kärnkraven för underjordiska tunnlar – särskilt hög luftfuktighet/stående vatten, noll strömavbrott, trånga utrymmen och fjärrstyrd drift och drift – använder projektet φ80 mm IP67-klassade, breda temperaturer, flexibla Rogowski-spolar med delad kärna parat med vattentäta datainsamlingsterminaler. Data överförs via tunnelns ringnät till ett ytövervakningscenter, vilket möjliggör onlineövervakning i realtid av ström över alla kretsar.
IP67 helt tätt skydd; löser effektivt problem med fukt och vatteninträngning. Utrustningshuset använder ultraljudssvetsning för tätning, med förstärkt vattentätning vid kabeluttag, vilket uppnår en total IP67-klassning. Detta säkerställer stabil drift i miljöer med 100 % relativ fuktighet och kondens, samt under korta perioder av nedsänkning i stående vatten. Efter implementeringen klarade systemet Suzhous 2024 "Meiyu" (plommonregn) säsong och sommarens skyfall; trots upprepad vattenansamling i lågt liggande tunnelsektioner upplevde ingen av enheterna vatteninträngning, korrosion eller signalavvikelser.
Liveinstallation säkerställer noll strömavbrott och säkerhet för kritiska belastningar. Alla 64 enheter installerades och driftsattes medan systemet förblev strömsatt. Konstruktionen avbröt inte strömförsörjningen till det elektriska utrymmet eller påverkade driften av säkerhetssystem som brandsläckning, ventilation och övervakning. Detta överensstämmer helt med ledningsstandarder för kritiska tunnelbelastningar samtidigt som säkerhets- och efterlevnadsrisker i samband med strömavbrott elimineras.
Flexibel struktur anpassar sig till trånga utrymmen; installationseffektiviteten fördubblades. De flexibla spolarna kan enkelt böjas, vilket möjliggör enkel omslutningsinstallation även inom smala passager och tätt packade kabelrännor. Den genomsnittliga installationstiden per enhet är bara 5 minuter – mer än dubbelt så effektiv som att installera traditionella styva strömtransformatorer. Alla 64 enheter installerades på bara tre dagar, vilket avsevärt minskade tiden för arbete i trånga underjordiska utrymmen och minskade byggsäkerhetsriskerna.
Stabil prestanda över breda temperaturer utan drift; mycket anpassningsbar till underjordiska miljöer. Genom att använda hög-/lågtemperaturbeständiga lindningar och tätningsteknik, bibehåller systemet klass 1 mätnoggrannhet i den evigt svala, fuktiga underjordiska miljön. Den uppvisar ingen termisk drift eller magnetisk hysteres, och erbjuder datastabilitet som är mycket överlägsen konventionella transformatorer. Fjärrövervakning ersätter manuella inspektioner, vilket avsevärt minskar drift- och underhållskostnaderna. Aktuell data laddas upp i realtid till ett markbaserat övervakningscenter, vilket gör det möjligt för O&M-personal att spåra driftstatus för hela kretsar utan att gå in i ledningstunneln, medan automatiska popup-varningar meddelar dem om avvikelser. Frekvensen av tunnelinspektioner har sjunkit från två gånger i månaden till en gång i kvartalet, kostnaderna för drift och underhåll har minskat med 60 % och den genomsnittliga felsvarstiden har minskat från två timmar till fem minuter.
Noll utrustningsfel och kompatibla skyddsfunktioner. Från och med januari 2025 har 64 enheter fungerat stabilt i åtta månader. Efter att ha klarat olika miljöutmaningar – inklusive kondens under regnperioden, vattenansamling från kraftiga stormar och låga vintertemperaturer – har det inte förekommit några fall av vatteninträngning, korrosion eller signaldrift. Utrustningens integritetsgrad ligger på 100 %, och den beräknade livslängden överstiger åtta år, vilket vida överstiger den treåriga genomsnittliga livslängden för originalutrustningen.
Noll strömavbrott, noll risk och framgångsrik överensstämmelse. Installationen slutfördes utan några strömavbrott eller påverkan på säker drift av tunneln. Projektet klarade den specialiserade acceptansinspektionen av Suzhou Industrial Parks myndighet för förvaltning av allmännyttiga tunneler vid första försöket, och blev ett modellprojekt för intelligent kraftdistribution eftermontering av underjordiska tunnlar i parken.
Avsevärt förbättrad O&M-effektivitet och proaktiv hantering av säkerhetsrisker. Fjärrövervakning i realtid möjliggör automatiska tidiga varningar för anomalier som överbelastningar, underströmsförhållanden och trefasiga obalanser. Sedan driftsättningen har tre fall av dålig kretskontakt identifierats och åtgärdats innan de eskalerade till fel, vilket effektivt förhindrade säkerhetsincidenter såsom kabelöverhettning och isolationsskador.
Minskade totala livscykelkostnader. Även om anskaffningskostnaden per enhet är något högre än för vanliga strömtransformatorer, är projektets totala livscykelkostnad 45 % lägre än traditionella lösningar – tack vare en längre livslängd, lägre drifts- och ersättningskostnader och fördelen med installation utan avbrott – vilket visar betydande ekonomiska fördelar.
Spoleströmtransformatorn av IP67-typ är idealisk för specialiserade kraftdistributionsmiljöer - såsom underjordiska tunnlar, avloppsvattenreningsverk och underjordiska transformatorstationer - som kännetecknas av hög luftfuktighet, risk för vattenansamling och trånga utrymmen. Det löser i grunden tre stora industriproblem som är förknippade med traditionella transformatorer: otillräckligt skydd, kravet på strömavbrott under installationen och utrymmesbegränsningar. Genom att möjliggöra onlineövervakningsuppgradering av kraftdistributionssystem med minimala installationskostnader och försumbara driftstörningar, fungerar den som en mycket pålitlig lösning för intelligent eftermontering av kraftdistribution i underjordisk kommunal infrastruktur och fuktiga industrimiljöer.
