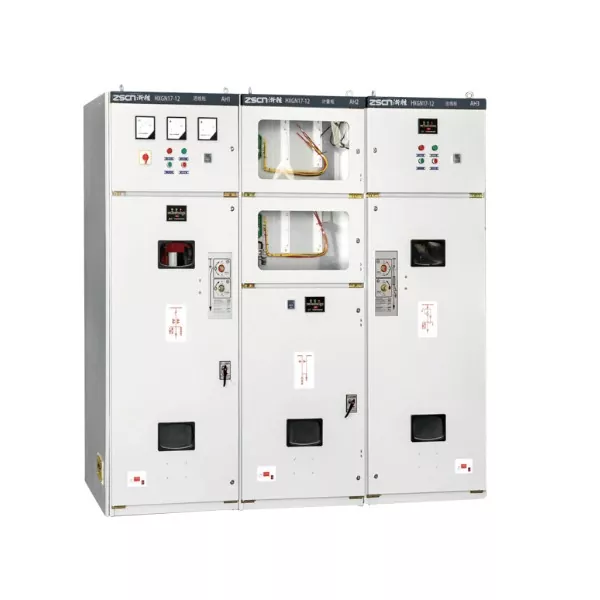

HXGN17-12 Metallsluten ringhuvudenhet

I många små distributionsscenarier för 10 kV ringnätverk är utrustningens tillförlitlighet extremt krävande. Prestandan hos vanliga HXGN-ringnätverksskåp är dock otillräcklig och deras driftsstabilitet är dålig, vilket gör det svårt att uppfylla strömförsörjningskraven i sådana scenarier. I vissa fall måste ringnätsskåp installeras i understationer av boxtyp. Vanliga ringnätsskåp är för stora i storlek och har dålig anpassningsförmåga, vilket gör det omöjligt att vara flexibelt utplacerat. HXGN17-12 metallomsluten ringhuvudenhet adresserar denna smärtpunkt exakt. Baserat på den vanliga HXGN, har den uppgraderats omfattande, med hänsyn till tillförlitlighet, kompakthet och anpassningsförmåga, och har blivit en exklusiv uppgraderad lösning för avancerad distribution av små 10kV ringnätverk.

Tre stora uppgraderingar

HXGN17-12 Metal-Enclosed Ring Main Unit är en uppgraderad version av den vanliga HXGN. Varje fördel är optimerad för att möta kärnkraven för kraftdistribution i små ringnätverk.

Förbättrad struktur, mer stabil och tillförlitlig drift: Genom att anta en förbättrad lådstruktur, jämfört med det vanliga HXGN-ringnätverksskåpet, är den strukturella designen mer rimlig, den interna komponentlayouten är optimerad, vilket minskar operativa risker, felfrekvensen minskar avsevärt, inget frekvent underhåll krävs, perfekt anpassning till de höga tillförlitlighetskraven för små 10-scenarios stV-kapabla drift- och långtidsscenarier. säkerställa kontinuerlig strömförsörjning.

SF6 belastningsbrytare, överlägsen ljusbågssläckningsprestanda: Utrustad med en mogen SF6 belastningsbrytare, med SF6-gas som isolering och ljusbågssläckningsmedium, överträffar ljusbågssläckningsförmågan vida den hos vanliga vakuumbrytare, med snabb brythastighet, liten bågeenergi, bättre tillförlitlig kontaktring erosion, 1 nätverksdistribution, och har också egenskapen att vara långsiktigt underhållsfri, vilket minskar de senare drifts- och underhållskostnaderna.

Femförebyggande förreglingsskydd, säkrare drift: Utrustad med en dedikerad femförebyggande förreglingsanordning, strikt följer säkerhetskraven för "femförebyggande" säkerhetskraven, vilket helt förhindrar feloperationer såsom lastdrift, oavsiktlig kontakt med spänningsförande delar etc., säkerställer inte bara den personliga säkerheten för underhållspersonalen, utan också undviker utrustningsfel och strömavbrott orsakade av höga säkerhetsåtgärder, 0 byggande och höga driftsförhållanden. barriär.

Tekniska specifikationer

Tillämpningsscenarier täcker olika avancerade småskaliga 10kV ringnätverkskraftdistributionssystem.

Med hög tillförlitlighet, kompakt storlek och bred anpassningsförmåga används HXGN17-12 metallomsluten ringhuvudenhet flitigt i olika småskaliga 10kV ringnätverksscenarier med höga krav på tillförlitlighet. Den kan även installeras flexibelt i transformatorstationer av boxtyp och har extremt stark anpassningsförmåga. I energidistributionsscenarier för bostadsområden är den lämplig för 10kV ringnätskraftdistribution i bostadsområden med höga krav på tillförlitlighet, vilket säkerställer en stabil elförsörjning för invånarna. I små fabriksscenarier är den lämplig för 10kV ringnätverkskraftdistribution i små fabriker, vilket uppfyller de stabila strömförsörjningskraven för produktion. I små transformatorstationsscenarier är den lämplig för 10kV ringnätverkskraftdistribution av små 10kV transformatorstationer, med stabil drift och bekvämt underhåll. I scenarier för små infrastrukturprojekt är den lämplig för 10kV ringnätverkskraftdistribution av små infrastrukturprojekt, eftersom den är hållbar, pålitlig och mycket anpassningsbar.

Kvalitetssäkring

Junray Electrical, som en professionell tillverkare, leverantör och fabrik i Kina, följer strikt den nationella standarden för HXGN17-12 Ring Main Unit. Varje HXGN17-12 metallomsluten ringhuvudenhet genomgår rigorösa strukturella tester, tål spänningstest och förreglingstest för att säkerställa stabil och säker drift och garantera kvalitet. Vi erbjuder enhetsanpassning och funktionsanpassning. Baserat på kundens lilla 10kV ringnätdistributionsplan kan vi skräddarsy ett exklusivt skåp för att perfekt uppfylla de faktiska behoven. Oavsett om det är för projektbudgivning eller ingenjörsacceptans, kan det bli framgångsrikt. Processen är mogen och hållbar, vilket gör upphandlingen mer bekväm och användningen mer betryggande.

Projektöversikt

Detta projekt involverar uppgradering och renovering av 10kV eldistributionssystem för ett kluster av små och medelstora företag (SMF) inom en industripark. Parken omfattar flera standardfabriksbyggnader, FoU-verkstäder och tillhörande nyttolaster; den elektriska belastningen är spridd över ett flertal grenkretsar, vilket kräver en strömförsörjningskonfiguration med flera segment av ringnätverk. Det befintliga åldrande ställverket led av isoleringsförsämring, rudimentär strukturell design, brist på tillförlitliga "femförebyggande" förreglingsmekanismer och en oförmåga att underlätta flexibel sammankoppling av ringnätverk. Dessa problem resulterade i omfattande strömavbrott under underhåll och låg leveranssäkerhet, vilket allvarligt påverkade företagens normala produktionsverksamhet.

Projektet innebär att alla högspänningsdistributionsställverk ersätts med HXGN17-12 inomhus metallomslutna ringhuvudenheter (RMU). Dessa enheter kommer att hantera 10kV inkommande ledningar, sektionsförbindelser, lastförgreningar och terminalförsörjning för transformatorstationer av boxtyp. Denna uppställning etablerar en pålitlig distributionsnätverksstruktur med flera segment och sammankopplingar, och möter därigenom parkens krav på kapacitetsutbyggnad, underhållsisolering och non-stop kraftöverföring.

Problem före renovering

Betydande säkerhetsrisker förknippade med åldrande ställverk: Äldre skåp av fast typ saknade omfattande "fem-förebyggande" förregling, vilket gör dem utsatta för driftsfel; isoleringsförsämring och dammansamling ledde till spårning och överslag, vilket orsakade snubblar under åskväder.

Oförmåga att tillhandahålla flexibel ringnätverksströmförsörjning: Befintlig utrustning saknade tillförlitlig sammankoppling och sektionsförmågor; fel krävde en total linjeavstängning, vilket resulterade i betydande produktionsförluster för parkens företag.

Svårighet att bygga ut kretsen: Den fasta strukturen hos de gamla skåpen förhindrade tillskottet av nya grenkretsar, vilket misslyckades med att möta de ökade kraftbehoven från nya företag som kom in i parken.

Besvärligt underhåll och drift: Bristen på oberoende funktionella fack innebar att underhåll krävde storskaliga strömavbrott, vilket resulterade i höga driftsrisker och låg effektivitet vid nödreparationer.

Låg skyddsklass: Med tanke på den komplexa miljön och höga dammnivåer som omger fabriksbyggnaderna, erbjöd standardskåpen dålig damm- och fuktbeständighet, vilket ledde till en hög frekvens av utrustningsfel.

Utrustningskonfigurationsplan

För att ta itu med distributionsegenskaperna för industriparken – särskilt behovet av flera grenar, sammankoppling av ringnätverk och frekvent kapacitetsutbyggnad – antar projektet HXGN17-12 box-typ metallomslutna ringhuvudenheter (RMU) för mellanspänningsdistributionssystemet. Dessa enheter använder en vakuumlastbrytardesign, vilket ger tillförlitliga ringnätverk, sektionsfördelning och terminalskyddsfunktioner. Viktiga utrustningsspecifikationer

Modell: HXGN17-12 Inomhus Medium-Voltage Metal-Enclosed Ring Main Unit (RMU)

Märkspänning: 12kV (lämplig för 10kV distributionsnätverk)

Märkström: 630A

Brytelement: Vakuumlastbrytare kombinerat med strömbegränsande säkringsskydd

Skåpstruktur: Metallsluten; oberoende samlingsskena och kabelfack; inbyggd tryckavlastningskanal

Skyddsklass: IP4X (dammtät och fuktbeständig, lämplig för komplexa industriella miljöer)

Säkerhetsfunktioner: Omfattande "Five-Prevention" mekaniska/elektriska förreglingar, live-line indikering, felindikering och jordningsförreglingar

Driftlägen: Stöder ringnätverksanslutning, sektionerad strömförsörjning, terminaldistribution och dubbelströmsbackup

Konstruktion och applikationshöjdpunkter

Strong Ring Network Capability & Flexibel strömförsörjning: Möjliggör flexibel konfiguration av multisektions "daisy-chain" (hand-i-hand) nätverk; Fel i en enskild sektion kan isoleras och strömmen ledas om, vilket avsevärt minimerar omfattningen av strömavbrott.

Stabil vakuumbågsläckande prestanda: Använder vakuumbelastningsomkopplare som erbjuder starka ljusbågsläckande egenskaper, obrännbarhet och underhållsfri drift; eliminerar riskerna för gasläckage i samband med SF6-ställverk, vilket säkerställer miljösäkerhet.

Hållbar struktur som lämpar sig för industriella miljöer: Helt sluten metallskåp med hög skyddsklass; motstår effektivt fabriksdamm och fluktuationer i temperatur och luftfuktighet, vilket säkerställer långvarig isoleringsstabilitet.

Bekväm kapacitetsutbyggnad: Skåpen kan flexibelt sammanfogas sida vid sida; framtida belastningsökningar inom industriparken kan tillgodoses genom direkt utbyggnad utan att det krävs en fullständig systemöversyn.

Omfattande "fem-förebyggande" säkerhetsförreglingar: Eliminerar helt kritiska elektriska olyckor såsom byte under belastning, öppna dörrar under spänning eller oavsiktlig jordning, vilket säkerställer hög säkerhet under drift och underhåll.

Operativ prestanda

Avsevärt förbättrad strömförsörjningstillförlitlighet: Möjliggör sektionsisolering och omdirigering av fel; underhåll eller fel kräver inte längre en total linjeavstängning, vilket säkerställer kontinuerlig produktion för företag i parken.

Stabil drift utan fel: Vakuumbågsläckning i kombination med en helt förseglad struktur förhindrar krypning, överslag och fuktrelaterade fel, vilket resulterar i noll onormala utlösningar under hela året.

Exakt och tillförlitlig felrensning: Kombinerat säkrings- och lastbrytarskydd säkerställer snabb rensning av kortslutningsfel i transformatorer och grenledningar, vilket skyddar nedströmsutrustning.

Säker och bekväm O&M: Har omfattande "Fem-förebyggande"-funktioner och en tydlig strukturell layout; felplatser är lätta att identifiera, vilket avsevärt ökar underhållseffektiviteten och drastiskt minskar operativa risker. Möter långsiktiga behov av kapacitetsutbyggnad: Skåpet har en utbyggbar struktur som rymmer framtida affärsattraktion och belastningstillväxt inom industriparken, med gott om kapacitet reserverad för kraftdistribution.

Sammanfattning av ärendet

HXGN17-12 är en ringhuvudenhet av vakuumtyp (RMU) designad speciellt för industriparker, industrikluster, kraftdistributionsrum i fabriken och uppgraderingar av stadsdistributionsnätverk. Till skillnad från XGN15-12 (som använder SF6-gasisolering) använder denna modell vakuumbågsläckning, eliminerar risker för gasläckage och är miljövänlig och underhållsfri. Jämfört med metallklädda ställverk i KYN28-serien erbjuder den lägre kostnader, ett mindre fotavtryck och överlägsen anpassningsförmåga för ringnätskonfigurationer, vilket gör det till det optimala, kostnadseffektiva valet för högtillförlitliga ringnätverksdistributionssystem som kräver flera kretsar och sektionsfunktioner i industrizoner.
