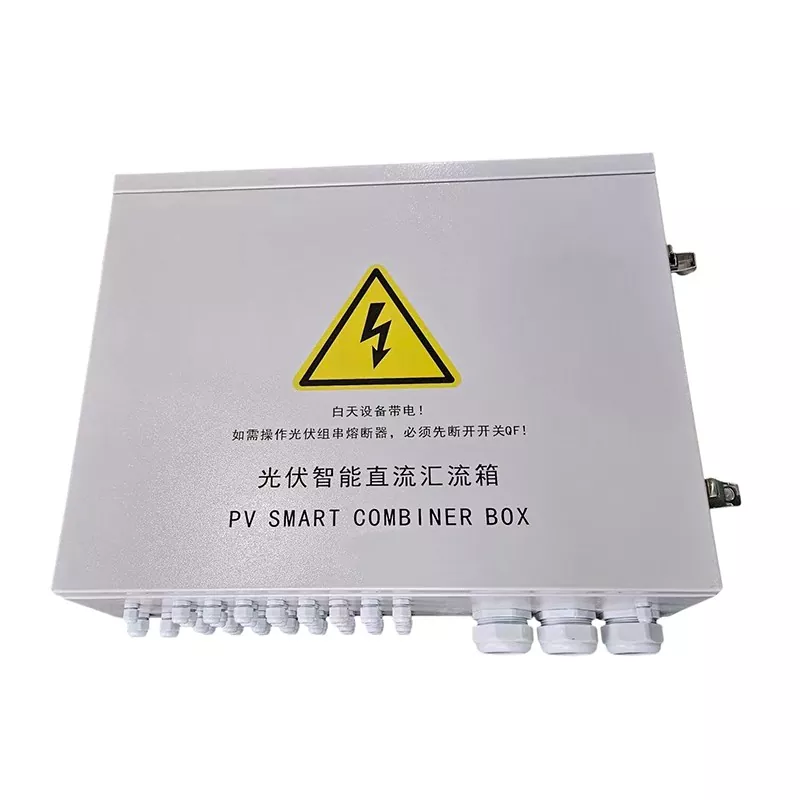

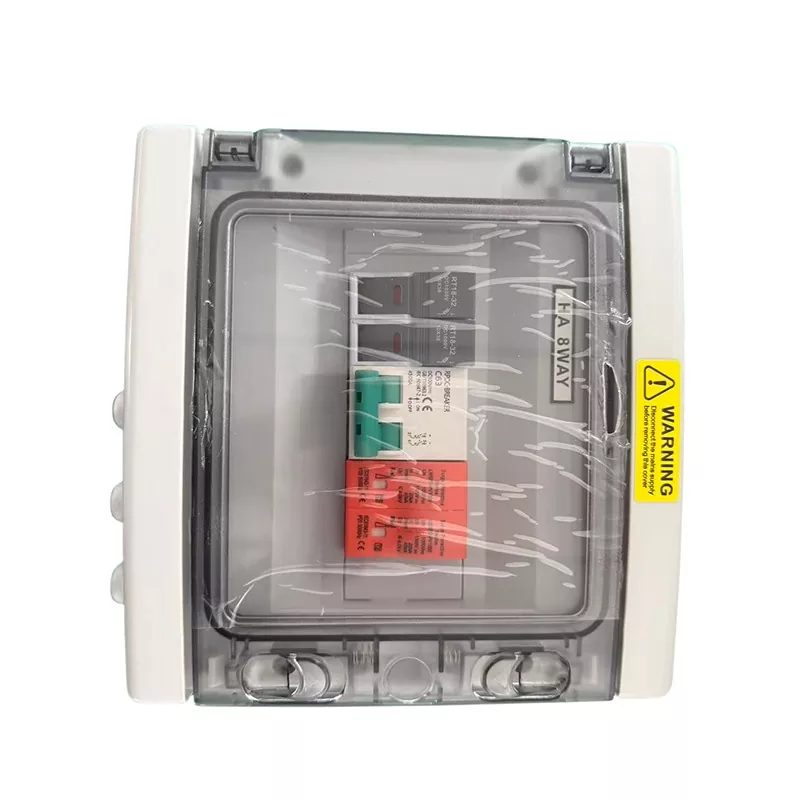

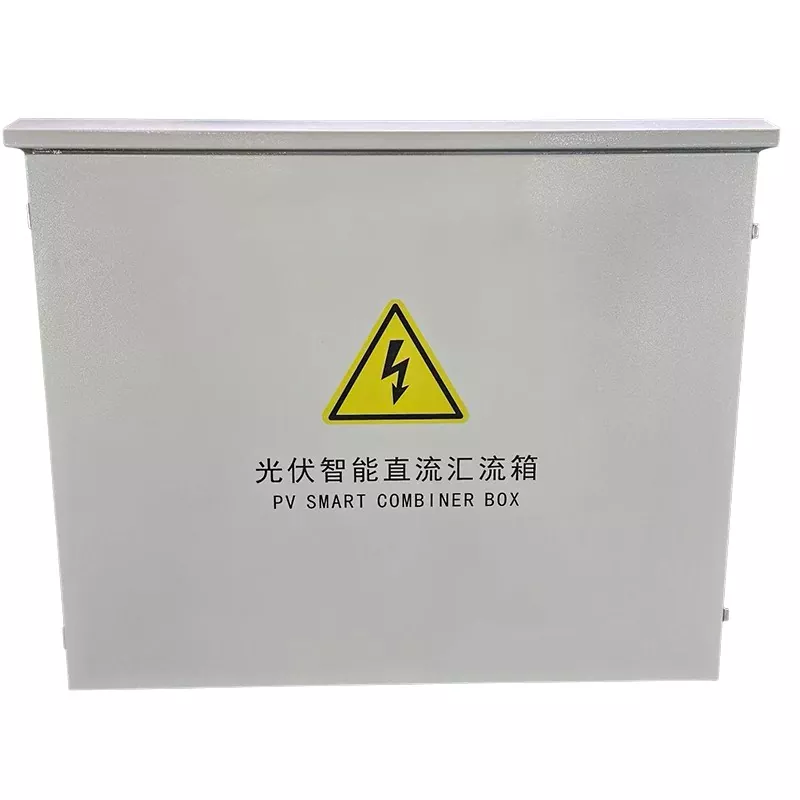

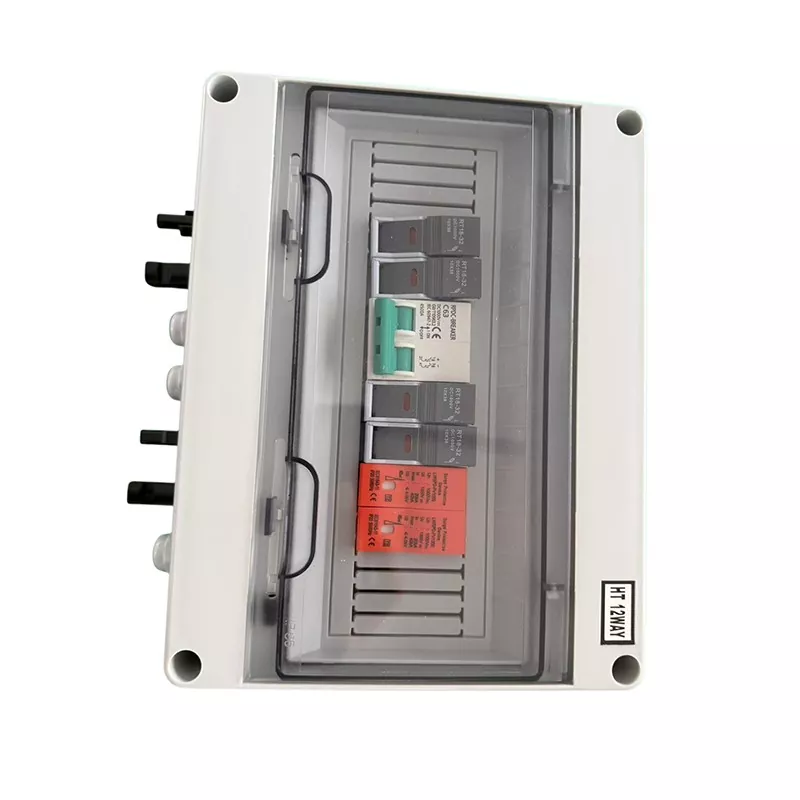

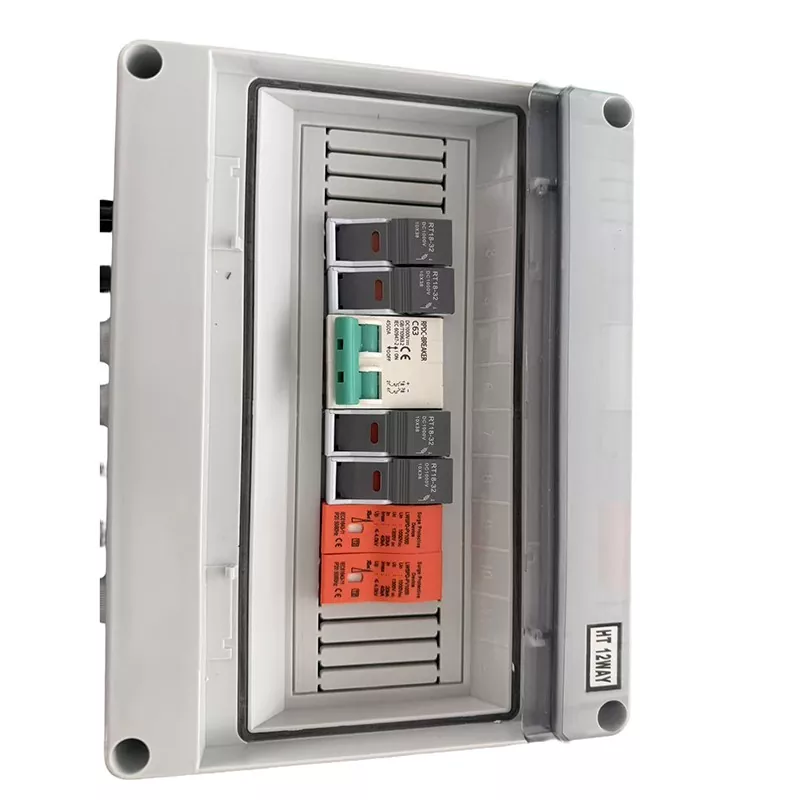

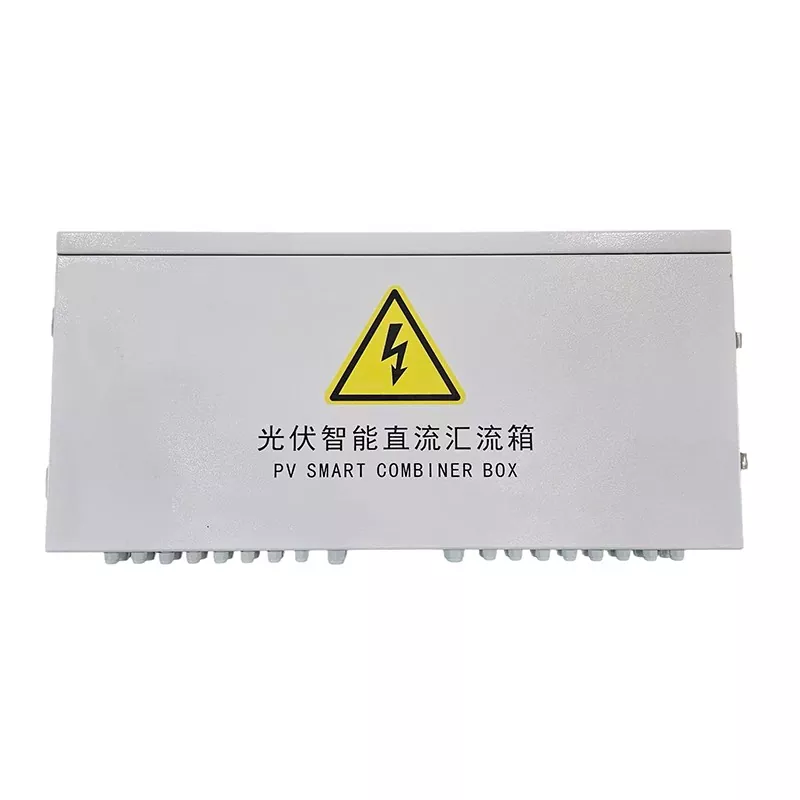

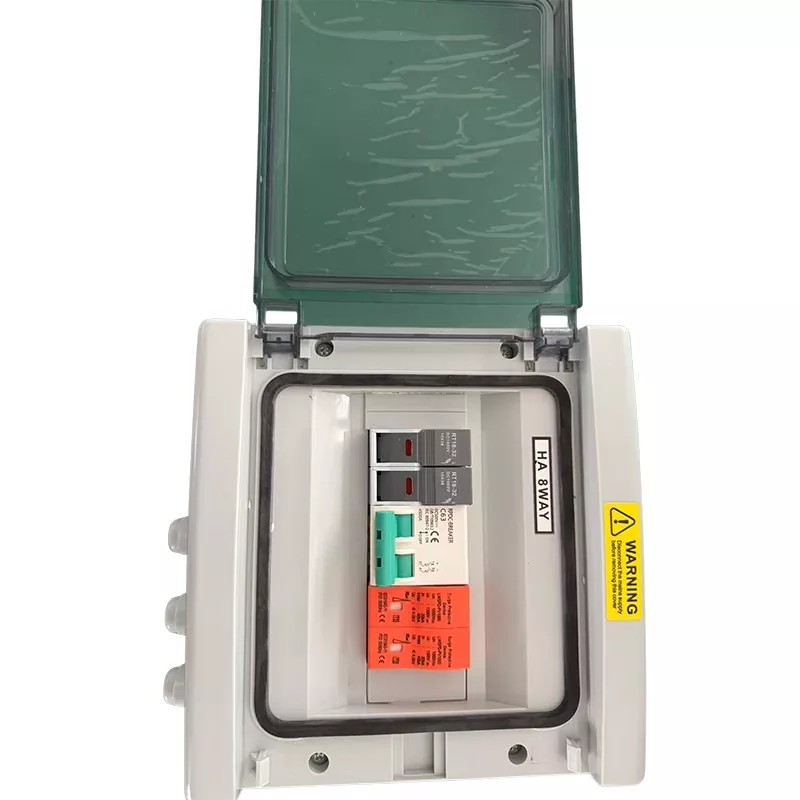

PV Combiner Box

PV Combiner Box är en kärnkomponent på DC-sidan av solcellsanläggningar. Den används främst för att aggregera likströmmar från flera PV-modulsträngar och mata ut dem till likströmsfördelningsskåp och växelriktare, vilket effektivt förenklar komplexa kablar på plats och minskar byggkostnaderna.

Produkten finns tillgänglig i både intelligenta och standardversioner (icke-intelligenta) och integrerar flera säkerhetsfunktioner som säkringsskydd, överspänningsskydd och jordningsskydd. Kombinerat med en standardiserad utomhusklassad kapsling och ett intelligent övervakningssystem är den lämplig för utomhusdrift i stora till medelstora markmonterade och distribuerade solcellskraftverk, vilket erbjuder strukturell stabilitet, lätt underhåll och hög anpassningsförmåga.

Strukturella principer

Denna PV Combiner Box stöder DC-ingångar från upp till 24 PV-modulsträngar, som aggregerar flera dispergerade DC-källor till enstaka eller flera centraliserade utgångar. Detta förenklar avsevärt uppströmskabeldragningen mellan solcellspanelen och växelriktaren/likströmsfördelningsskåpet, minskar kabeltrassel på plats och förbättrar den övergripande organisationen och snyggheten i solcellskraftverket.

Produktklassificering

Utrustningen är kategoriserad i intelligenta och icke-intelligenta typer för att möta varierande projektbudgetar och O&M-standarder. Icke-intelligenta modeller fokuserar på grundläggande strängkombination och säkerhetsskydd, vilket gör dem lämpliga för vanliga PV-projekt. Intelligenta modeller har dedikerade övervakningsenheter som kan omfattande datainsamling och utrustningsstatusövervakning, vilket gör dem idealiska för smarta PV-kraftverk.

Flera elektriska skydd

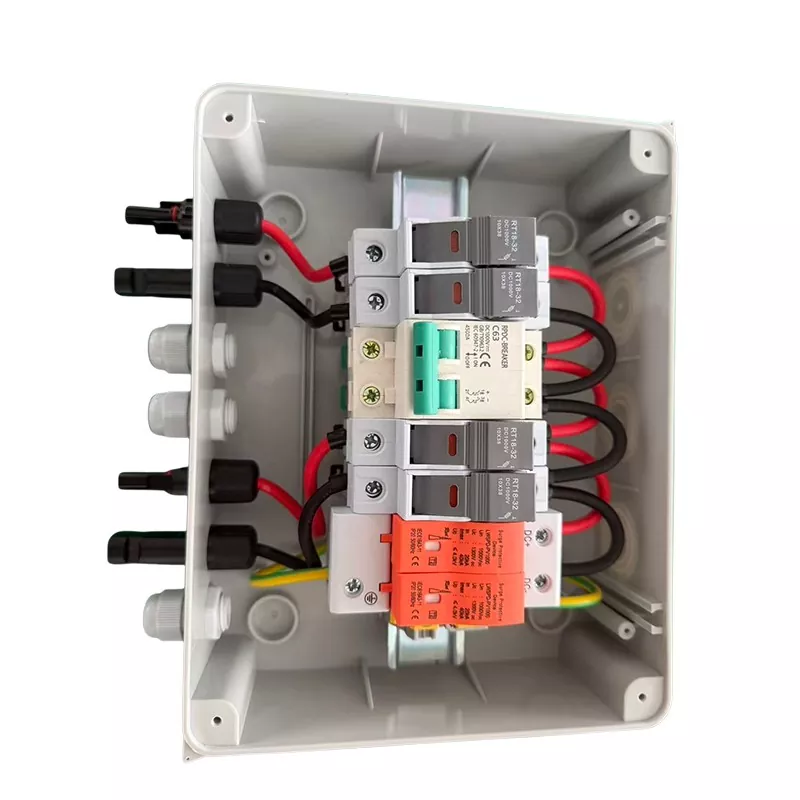

1. Individuell strängsäkring: Både de positiva och negativa terminalerna på varje PV-sträng är utrustade med specialiserade PV-säkringar och matchande säkringshållare. I händelse av ett fel i en enstaka sträng isolerar säkringen snabbt kretsen, vilket förhindrar att felet sprider sig till hela strängen eller hela anläggningen; detta sänker också ersättningskostnaderna och säkerställer säkerheten för O&M-personal under underhåll.

2. Omfattande skydd på samlingsskenans sida: Utgångssidan levereras som standard med strömbrytare och högspänningsöverspänningsskydd (SPD). Tillsammans med ett robust jordningssystem ger den kortslutning, överspänning, blixtnedslag och jordfelsskydd, vilket på ett omfattande sätt tar itu med vanliga elektriska faror på DC-sidan.

Högspänningskompatibilitet

1. Högspänningsöverspänningsskydd: PV Combiner Box har en inbyggd högspännings-SPD designad speciellt för PV-applikationer. Med en kontinuerlig driftspänning (skena-till-jord) på upp till 1000 VDC, hanterar den på ett tillförlitligt sätt transienta överspänningar och överspänningsspikar i högspännings-PV-system, vilket uppfyller kraven för högspänningsnätanslutna kraftverk.

2. Högspänningssystemkompatibilitet: Den interna strömförsörjningsmodulen stöder PV-ingångsspänningar upp till 1000 VDC och är kompatibel med vanliga högspännings-PV-modulsystem. Dess höga mångsidighet gör att den kan användas i de allra flesta distribuerade och centraliserade PV-projekt.

Intelligent datainsamling och övervakning

1. Högprecisionsdatainsamling: Intelligenta modeller är utrustade med DC CT (Current Transformer) sensormoduler för realtidsövervakning av strängströmmar, samlingsskenas spänning och inre höljestemperatur. De känner också automatiskt av driftstatusen för SPD:er och strömbrytare, vilket säkerställer stabil och korrekt datainsamling.

2. Lokal displayfunktion: Enheten har en digital display som möjliggör visning av strängströmmar, samlingsskenas spänning, höljestemperatur, systemeffekt, enhetsadress och komponentstatus på plats. Detta möjliggör verifiering på plats av utrustningens funktion utan behov av ett backend-övervakningssystem.

3. Fellokalisering och larm: Stöder automatiska fellarm och exakt lokal fellokalisering, vilket hjälper O&M-personal att snabbt identifiera avvikelser, minska felsökningstiden och förbättra PV-kraftverkets driftseffektivitet.

Kommunikationsförmåga i industriell klass

1. Standardkommunikationsprotokoll: Levereras som standard med ett RS485-gränssnitt och stöder det universella MODBUS-RTU-protokollet. Det möjliggör stabil integration med övervakningsplattformar för PV-kraftverk för datauppladdning, nedladdning av parametrar och fjärridrifttagning.

2. Sekundärt överspänningsskydd för gränssnitt: Alla externa kommunikationsgränssnitt har oberoende överspänningsskyddsstrukturer för att förhindra kommunikationsbortfall eller utrustningsfel orsakade av utomhusblixtnedslag och överspänningsstörningar, vilket säkerställer stabil, långsiktig dataöverföring.

Dubbla strömförsörjningslägen

1. Externt strömförsörjningsläge: Stöder 220V AC/DC extern strömingång, vilket gör PV Combiner Box lämplig för scenarier utan PV-spänning – som perioder utan solljus eller standby-underhåll – vilket säkerställer kontinuerlig onlineövervakning.

2. PV självförsörjande läge: Kan arbeta direkt med spänning från PV-matrisen, vilket eliminerar behovet av separat strömkabel; detta minskar material- och arbetskostnaderna avsevärt samtidigt som kabeldragningen på plats förenklas.

IP65 omfattande skyddsdesign

1. Högstandardskydd: Har en IP65-klassificering för intrångsskydd, som ger motståndskraft mot vatten, damm, rost och saltstänk; den tål tuffa miljöförhållanden som kraftigt regn, dammansamling, fuktinducerad korrosion och kustsaltstänk.

2. Utomhusklar struktur: Designad för säker väggmonterad installation med kompakt fotavtryck; interiören har organiserade ledningar och en strömlinjeformad struktur, vilket resulterar i låga felfrekvenser och underlättar enkelt underhåll och byte av komponenter.

Anpassningstjänster

1. Standardiserad kvalitetstillverkning: Som en professionell kinesisk tillverkare och leverantör av PV-kombinationslådor följer Junray Electrical strikta industristandarder och använder pålitliga kärnkomponenter för att säkerställa långsiktig, stabil drift.

2. Multidimensionell anpassning: Kapslingens struktur, konfiguration, displayfunktioner och kommunikationsparametrar kan skräddarsys för specifika projektkrav; detta möjliggör exakt anpassning till de unika installations- och drifts- och driftbehoven för olika PV-projekt utan att kompromissa med kärnsäkerhetsprestanda.

Applikationsscenarier

1. Storskaliga markmonterade PV-kraftverk: Uppfyller kraven för strömkombination och skydd i centraliserade PV-arrayer med hög kapacitet.

2. Kommersiell och industriell distribuerad PV: Lämplig för PV-system på fabrikstak och kommersiella byggnader.

3. PV-projekt i utmanande miljöer: Kan arbeta i tuffa utomhusmiljöer, inklusive bergig terräng, öknar och kustområden med hög saltstänk.

Tekniska specifikationer

Real-World Fallstudier

Fallstudie 1: Takprojekt för PV-projekt för en läkemedelsanläggning i Slovakien

Ett stort lokalt läkemedelsföretag i Slovakien driver sina produktionsverkstäder 24/7, vilket kräver extremt hög strömförsörjning. För att anpassa sig till EU:s koldioxidneutralitetsmål och minska höga industriella elkostnader, beslutade företaget att installera distribuerade solcellssystem på taken till tre produktionsanläggningar.

Konfigurationsdetaljer för PV Combiner Box

Modell: JY-PV-16-Channel Intelligent DC 1000V

Ingång per enhet: 16 PV-modulsträngar (20A per sträng)

Effektbrytare: 125A DC-brytare (PV-specifik)

Åskskyddsklassning: Typ II 40kA DC överspänningsskydd

Övervakningsfunktioner: 16-kanals oberoende strömförsörjning + samlingsskenas spänning + intern kapslingstemperatur

Projektresultat

Årlig elproduktion: Ca. 950 000 kWh (tillgodoser 35 % av anläggningens produktionselbehov)

Avkastning på investeringar (ROI): Full återhämtning av investeringar förväntas inom 6,2 år

Driftsdata: Från och med maj 2026, 100 % kombinerarboxens drifttid med noll-fel drift

Koldioxidreduktion: Årliga CO₂-utsläpp minskade med cirka 670 ton

Fallstudie 2: Tillfälligt solcellsprojekt på en byggarbetsplats i en industrizon i Singapore

I enlighet med Singapores obligatoriska PV-policy måste industribyggnader med en takyta på 800 m² eller större installera PV-system. Detta projekt involverade byggarbetsplatsen för ett stort kommersiellt komplex; den tillfälliga strömförsörjningen under konstruktionen planerades tillsammans med byggnadens permanenta PV-system, med en "tillfällig-först, permanent-senare" konstruktionsmetod.

Konfigurationsdetaljer för PV Combiner Box

Modell: PV-12-Circuit Standard Type (DC 1000V)

Miljöanpassningsförmåga: Drifttemperatur -25°C till +85°C; luftfuktighet 95% (icke-kondenserande)

Installation: Väggmonterad med dubbla ändamål eller stolpmonterad; lämplig för tillfällig installation på plats

Säkerhetsfunktioner: Strömströmsindikator, dörrlås och anti-felfunktionsmekanism

Projektresultat

Konstruktionsströmförsörjning: Uppfyllde 100 % av elbehovet för kontors- och bostadsområden

Kostnadsbesparingar: Sparade cirka 12 000 SGD i månatliga elkostnader jämfört med dieselgeneratorer

Flytt och återanvändning: Efter slutförandet av fas 1 flyttades 32 kombinerarlådor framgångsrikt till fas 2-platsen för fortsatt användning

Green Building-certifiering: Bidrog till att projektet uppnådde BCA Green Mark Platinum-certifiering
