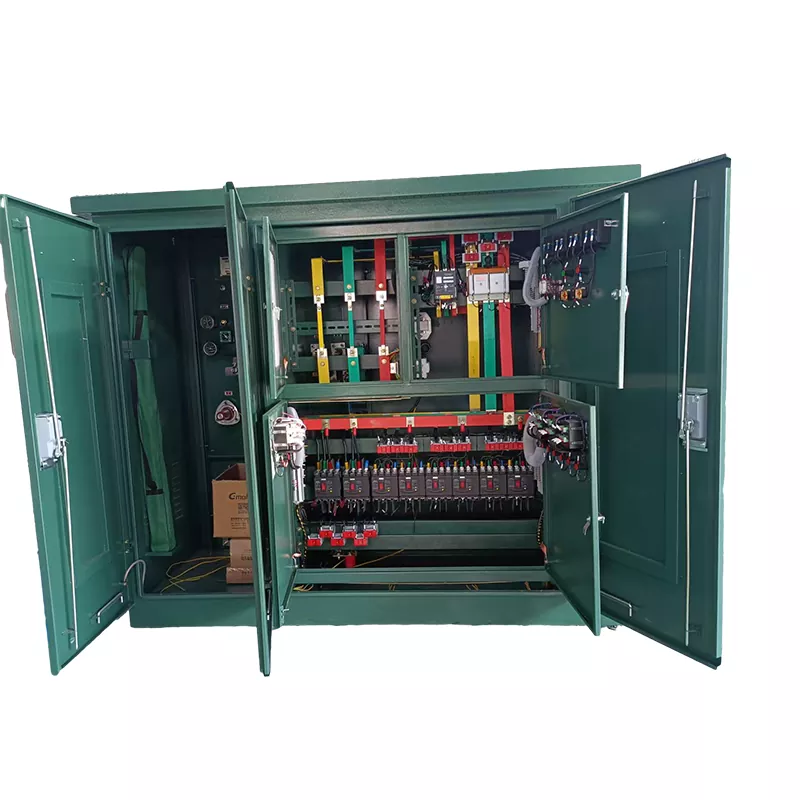

Transformatorstation i amerikansk stil

För scenarier som kraftdistribution på landsbygden, tillfällig strömförsörjning vid små byggarbetsplatser och småskaliga solcellskraftverk i små utomhusområden är utrymmet ofta begränsat och budgeten knapp. Lådtransformatorerna i europeisk stil är dock relativt stora i storlek, vilket gör det svårt att placeras flexibelt även i små utomhusområden, vilket resulterar i höga markkostnader. Samtidigt är priserna på lådtransformatorer i europeisk stil relativt höga, vilket orsakar betydande upphandlingskostnader för små projekt och leder till onödigt slöseri. Transformatorstationen i amerikansk stil, med sin extremt kompakta storlek och överkomliga pris, uppfyller perfekt kärnkraven för småskalig utomhuskraftdistribution, vilket gör den bekvämare och mer kostnadseffektiv för mindre kraftdistribution utomhus.

Tekniska specifikationer

Vilka är de viktigaste fördelarna med denna enhet?

Ultrakompakt design som sparar 40 % utrymme: Med en kompakt boxstruktur, jämfört med europeisk stil boxtransformatorer, minskas volymen direkt med 40 %, vilket avsevärt minskar utrymmesbeläggningen. Det kräver inte att man tar för mycket mark utomhus, perfekt anpassar sig till små utomhusscenarier med begränsat utrymme som landsbygd och små bostadsområden, vilket effektivt sparar markkostnader och möjliggör utbyggnad utan behov av renovering av platsen.

Hög kostnadseffektivitet, prissänkning med 30 %: Eliminerar redundanta konstruktioner och fokuserar på kärnkraven för liten kraftdistribution utomhus, jämfört med europeisk stil boxtransformatorer, sänks priset med 30 %. Det finns ingen anledning att spendera en stor summa på att köpa europeisk stil transformatorer. Med lägre kostnader kan en stabil liten kraftdistribution utomhus uppnås, vilket avsevärt minskar upphandlingsbudgetar och förbättrar kostnadseffektiviteten för små projekt.

Förinstallerad integration, snabb implementering, sparar tid: Liksom europeisk stil boxtransformatorer är all utrustning förinstallerad och felsökt i fabriken. Ingen komplex konstruktion krävs. Efter att ha tagits till platsen, anslut bara ledningarna så kan den tas i bruk. Utbyggnaden kan slutföras på bara några dagar, perfekt anpassad till små byggarbetsplatsers tillfälliga kraftdistribution, nödkraftdistribution och andra små projekt som kräver snabb implementering.

IP54 utomhusskydd, lämplig för olika utomhusmiljöer: Substation i amerikansk stil har en IP54 professionell utomhusskyddsnivå. Lådan antar en förseglad design, som effektivt kan förhindra vatten och damm, motstå utomhussolexponering, regn och damminvasion, förhindra att interna komponenter blir blöta och samlar damm och skada, vilket säkerställer stabil drift av utrustningen på landsbygds- och utomhusbyggarbetsplatser och andra komplexa miljöer, utan behov av ytterligare skyddsanordningar.

Exklusivt för småskalig kraftdistribution, starkare anpassningsförmåga: Speciellt designad för små utomhuskraftdistributionsscenarier, ingen konfiguration med stor kapacitet krävs. Den anpassar sig perfekt till kraftdistribution på landsbygden, små solcellskraftverk, små bostadsområden och andra småskaliga scenariers kraftdistributionsbehov. Det slösar inte på kapaciteten och matchar exakt det faktiska elbehovet och undviker resursslöseri.

Säkerställer säkerheten för småskalig kraftdistribution utomhus

Junray Electrical lägger stor vikt vid förfining av produktdetaljer. Varje design är skräddarsydd för att möta kraven på småskalig utomhusdrift. Med kvalitet som garanti kan utrustningen fungera stabilt under lång tid, vilket eliminerar oro för upphandling. Den antar en ultrakompakt struktur som minskar volymen samtidigt som den säkerställer en rimlig layout av interna komponenter, utan att påverka utrustningens prestanda. Substation i amerikansk stil använder utomhusspecifik anti-aging pulverlackbehandling, som är resistent mot solljus och regn. Även när den används utomhus under lång tid kommer den inte att lossna eller rosta, vilket förlänger utrustningens livslängd. Den är utrustad med ett dedikerat kyl- och ventilationssystem, som snabbt kan ta bort värmen som genereras av transformatorns drift, vilket förhindrar att komponenter åldras på grund av överhettning och säkerställer en stabil drift av utrustningen. Den övergripande designen separerar kraft- och styrkretsarna, med snygga ledningar, som inte bara uppfyller säkerhetsstandarderna utan också underlättar senare underhåll, vilket minskar drift- och underhållskostnaderna.

Tillämpliga scenarier

Med sin kompakta storlek, höga kostnadseffektivitet och snabba distributionsfördelar är amerikansk transformatorstation allmänt användbar för olika småskaliga utomhuskraftdistributionsscenarier. Den kan tas i bruk direkt utan ytterligare modifieringar, vilket gör den till det exklusiva toppvalet för småskalig kraftdistribution utomhus. I energidistributionsscenarier på landsbygden är den lämplig för småskalig utomhuskraftdistribution på landsbygden, vilket säkerställer en stabil elförsörjning för byborna. I scenarier för små byggarbetsplatser, är den lämplig för tillfällig kraftdistribution på små byggarbetsplatser, med snabb utbyggnad och tillgodose byggandets strömförsörjningsbehov. I små solcellsscenarier lämpar den sig för kraven på kraftdistributionslådan för små solcellskraftverk, med tillförlitligt skydd och stabil drift. I scenarier för små bostadsområden lämpar den sig för eldistribution utomhus i små bostadsområden, vilket sparar utrymme och kostnader och säkerställer elförsörjning för invånarna.

Produktion och anpassning

Junray Electrical är en tillverkare, leverantör och fabrik av professionella transformatorstationer i amerikansk stil i Kina. Vi följer strikt den amerikanska standarden för transformatorboxar i vår produktion. Varje transformatorbox genomgår strömtestning, tål spänningstest och skyddstest för att säkerställa stabil och säker drift, med garanterad kvalitet. Det kan smidigt passera projektets acceptans. Vi erbjuder kapacitetsanpassning (50kva till 1000kva) och funktionsanpassning. Baserat på de faktiska behoven av småskalig kraftdistribution utomhus för kunder, kan vi skräddarsy exklusiva transformatorlådor i amerikansk stil för att exakt möta kraftdistributionskraven i olika småskaliga scenarier, vilket gör upphandlingsprocessen mer bekymmersfri och användningen mer betryggande.

Översikt över renoveringsprojekt

Projektets bakgrund

Detta projekt omfattar uppgradering av elnätet och renovering av ett äldre bostadskomplex i tätorten. Kännetecknad av sin ålder och höga befolkningstäthet, byggde komplexet ursprungligen på en distributionsuppsättning med traditionella stolpmonterade transformatorer och växlarställ utomhus. Den befintliga utrustningen led av allvarligt åldrande och otillräcklig kapacitet; lågspänningsledningarna var för långa, vilket resulterade i betydande spänningsavvikelser. Under högsommaranvändning löste systemet ofta ut på grund av kraftig överbelastning av transformatorer, vilket misslyckades med att möta invånarnas elbehov för luftkonditionering, laddningsstationer för elbilar och hushållsapparater med hög effekt.

Med tanke på komplexets smala interna vägar, täta landskapsarkitektur och brist på utrymme för storskaliga distributionsrum – och med tanke på faktorer som fotavtryck, kostnad och byggtidslinje – använder projektet den kompakta transformatorstationen ZGS11 i amerikansk stil. Denna integrerade lösning kombinerar högspänningsomkoppling, spänningsomvandling, lågspänningskompensation och kraftdistribution i en enda enhet, vilket effektivt tar itu med utmaningar som kapacitetsutvidgningssvårigheter, rumsliga begränsningar och komplexa konstruktionskrav som är typiska för äldre stadsområden.

Problem före renovering

Allvarlig kapacitetsbrist: Kapaciteten hos de gamla stolpmonterade transformatorerna var otillräcklig, vilket ledde till allvarliga överbelastningar under topp sommarbelastningar, frekvent överhettning, utlösning och strömavbrott.

Dålig spänningskvalitet vid belastningsänden: Långa lågspänningsledningar resulterade i höga ledningsförluster och låg spänning i konsumentänden, vilket orsakade svårigheter att starta apparater och flimrande lampor.

Hög felfrekvens på grund av åldrande utrustning: Traditionell överliggande utrustning utsattes för väder och vind (vind, regn, damm, insekter), vilket ledde till försämring av isoleringen och betydande risker för elektriskt läckage.

Brist på dedikerat distributionsutrymme: Hög densitet och begränsade öppna utrymmen gjorde det omöjligt att bygga civila fundament för europeisk stil transformatorstationer eller dedikerade distributionsrum, vilket begränsade traditionella utrustningslayouter.

Besvärlig O&M: Utrustning var utspridda och kablar oorganiserade, vilket gjorde feldiagnostik svår och nödreparationer tidskrävande, vilket resulterade i en hög andel klagomål från boende.

Utrustningskonfigurationsplan

För att möta kraven på kompakt layout, snabb driftsättning och kostnadseffektiv tillförlitlighet i detta stadsrenoveringsprojekt valdes den kompakta transformatorstationen ZGS11-10kV i amerikansk stil. Denna enhet integrerar högspänningslastomkopplare, reservsäkringar, energieffektiva transformatorer, lågspänningsdistributionskomponenter och reaktiv effektkompensationsenheter. Hela systemet är fabriksprefabricerat, vilket möjliggör direkt hissning och driftsättning på plats. Viktiga utrustningsspecifikationer

Modell: ZGS11-12/630kVA prefabricerad transformatorstation i amerikansk stil

Märkspänning: 10kV/0,4kV

Strukturella egenskaper: Helt förseglad, integrerad design; högspänningssidan skyddad av en lastbrytare kombinerad med strömbegränsande säkringar

Isoleringsmedium: Miljövänlig mineraloljeisolering; självkylning; underhållsfri drift

Lågspänningskonfiguration: Integrerad inkommande/utgående ledning, reaktiv effektkompensation och mätning

Skyddsklass: Regntät, dammtät och kondensbeständig; lämplig för utomhusmiljöer

Installationsmetod: Enkel markbaserad grund med hissning; inget behov av ett dedikerat distributionsrum eller komplex anläggningsteknik

Konstruktion och applikationshöjdpunkter

Utrymmesbesparande design: Kompakt struktur i amerikansk stil med ett fotavtryck på endast 60 % av transformatorstationer i europeisk stil; idealisk för installation i trånga utrymmen eller hörn av gröna bälten inom bostadsområden.

Snabb konstruktion: Helt prefabricerad och testad på fabriken; Arbetet på plats är begränsat till förberedelse av fundament, hissning och kabeldragning, vilket avsevärt förkortar varaktigheten av strömavbrottsrelaterade uppgraderingar.

Pålitligt och känsligt skydd: Högspänningssidan använder en kombination av "lastbrytare + strömbegränsande säkring", vilket säkerställer omedelbar isolering av kortslutnings- och överbelastningsfel för att skydda utrustningen.

Helt förseglad och underhållsfri: Helt tillsluten hölje förhindrar oljeläckage och damminträngning; erbjuder utmärkt väderbeständighet utomhus och kräver inget rutinunderhåll.

Kostnadseffektiv: Eliminerar behovet av civilkonstruerade distributionsrum; hög nivå av utrustningsintegration minskar investeringskostnaderna avsevärt jämfört med traditionella lösningar.

Driftsresultat efter uppgradering

Eliminering av överbelastningsproblem: Kapacitetsuppgradering säkerställer inga överbelastningar eller snubblar under högsommaranvändning, vilket permanent löser kroniska strömavbrottsproblem i området.

Förbättrad spänningskvalitet: Förkortad strömförsörjningsradie och minskade ledningsförluster stabiliserar spänningen i konsumentänden inom standardintervallen, vilket säkerställer korrekt drift av elektrisk utrustning.

Eliminering av säkerhetsrisker: Ersätter åldrande, exponerad överliggande utrustning; den helt slutna enheten eliminerar riskerna för elektriska stötar, kortslutningar och fel orsakade av främmande föremål, vilket avsevärt förbättrar den elektriska säkerheten i bostäder.

Minskad O&M börda: Integrerad, underhållsfri design resulterar i extremt låga felfrekvenser och tydlig felidentifiering, vilket avsevärt förbättrar underhållseffektiviteten. Miljön i bostadsområdet är städad och välordnad: röriga luftledningar och åldrande utrustning har tagits bort, vilket skapar ett enhetligt, estetiskt tilltalande utseende och förstärker den standardiserade bilden av samhällets kraftdistributionsinfrastruktur.

Sammanfattning av ärendet

Transformatorstationer av amerikansk stil är en vanlig, kostnadseffektiv kraftdistributionslösning som ofta används vid renovering av äldre stadsområden, kapacitetsuppgraderingar för bostadsområden, gatubelysningsprojekt, småskaliga kommersiella och industriella applikationer och fotovoltaiska nätanslutningsplatser. De erbjuder fördelar som kompakt fotavtryck, låg kostnad, snabb installation, hög integration, underhållsfri drift och utmärkt hållbarhet utomhus. Dessa transformatorstationer är särskilt väl lämpade för uppgraderingar av distributionssystem där utrymmet är begränsat, tidtabellerna är snäva och kostnadseffektivitet är en prioritet, vilket gör dem till ett idealiskt val för kapacitetsutbyggnad i utkanten av stadsdistributionsnätverk.

Frågor och svar

Fråga: Vad är den största skillnaden mellan ställverk i amerikansk stil och ställverk i europeisk stil?

Svar: Kärnskillnaden ligger i storlek och pris: ställverk i amerikansk stil är 40 % mindre i storlek och 30 % billigare än ställverk i europeisk stil, vilket gör det mer lämpligt för små utomhusscenarier. Båda är förmonterade konstruktioner och distributionshastigheten är densamma. Ställverk i amerikansk stil fokuserar dock mer på småskalig kraftdistribution och kräver inte redundant kapacitet, vilket har en högre kostnadseffektivitet.

Fråga: Kan IP54-skyddet på amerikansk transformatorstation anpassa sig till tuffa miljöer?

Svar: Ja, IP54-skyddet kan effektivt förhindra vatten och damm. I kombination med den pulverlackerade utomhusboxen mot åldrande kan den motstå solexponering, regn och damm i lantliga utomhusförhållanden, förhindra skador på interna komponenter, säkerställa en långsiktig stabil drift av utrustningen och det finns inget behov av ytterligare skydd.

Fråga: Kan kapaciteten anpassas? Kan det uppfylla kraven i småskaliga scenarier?

Svar: Ja, kapaciteten sträcker sig från 50kva till 1000kva. Anpassning stöds. Baserat på de faktiska elförbrukningskraven i småskaliga scenarier som landsbygd och små byggarbetsplatser, kan en lämplig kapacitet väljas för exakt matchning, för att undvika kapacitetsslöseri.
