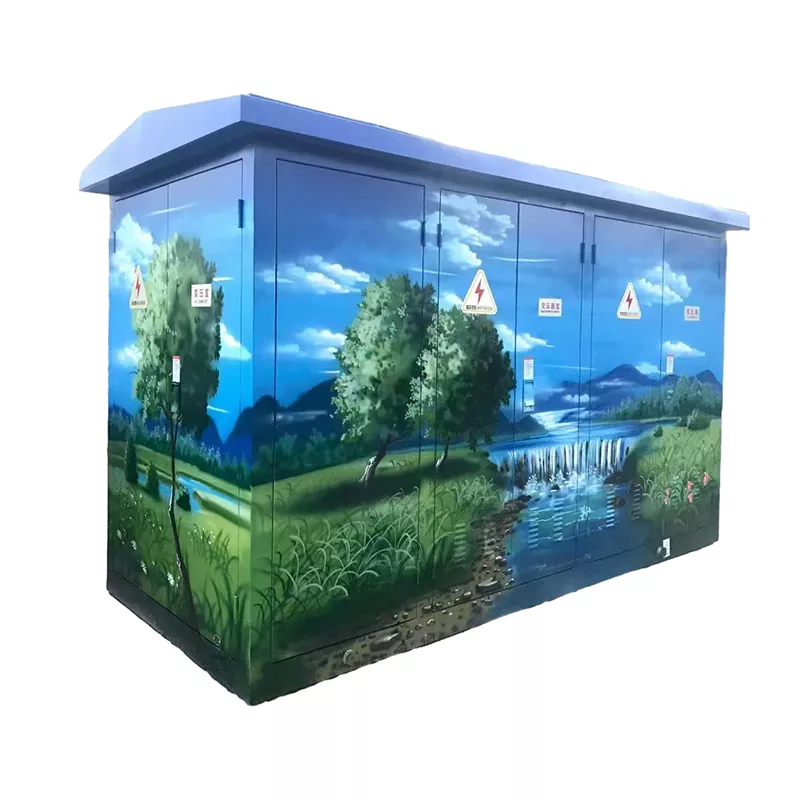

DFW-12 kabelgrenlåda

Junray Electrical DFW-12 Cable Branch Box är en kompakt, kostnadseffektiv lösning för att dela upp en enda 10kV-kabel i flera grenar utan behov av en Ring Main Unit (RMU). Designad för direkt utomhusinstallation, den har en helt förseglad kapsling, IP33/IP54/IP67 skyddsalternativ, 304 rostfritt stålkonstruktion och en anti-aging pulverlackering som tål sol och regn. Den stöder 2 till 6 grenar och möjliggör snabb plug-and-play-installation utan specialverktyg – vilket minskar både utrustningskostnader och anläggningskostnader. Lämplig för stadskabelnät, distribution på landsbygden, solcellskabel, byggarbetsplatser och industriparker.

Produktegenskaper

Kabelförgrening: Designad för att dela upp en enda 10kV-kabel i flera grenar, möjliggör denna lösning kabeluttag utan att behöva konstruera en separat Ring Main Unit (RMU), vilket gör den perfekt lämpad för kabelbaserade kraftdistributionsnätverk.

Kompakt fotavtryck: Med en extremt kompakt storlek och minimala utrymmeskrav är DFW-12 Cable Branch Box idealisk för installation i små vägkanter eller utomhus. Genom att undvika behovet av en stor installationsplats minskar det markant kostnaderna för markförvärv.

Kostnadseffektiv: Denna lösning erbjuder en lägre kostnad än traditionella ringhuvudenheter och är mycket ekonomisk för kabelförgreningsapplikationer. Istället för att ta på sig de höga kostnaderna för att köpa en RMU, räcker det med en förgreningslåda - och därigenom uppnå betydande kostnadsbesparingar.

Bekväm installation: Underlättar snabb distribution, installationsprocessen är mycket bekväm; Att bara ansluta kablarna gör enheten redo för omedelbar användning. Denna strömlinjeformade installation kräver minimal tid och ansträngning, vilket gör den till det perfekta valet för snabba projekt.

Tekniska specifikationer

Precisionshantverksdetaljer

1. Kabelanslutningar: Specialiserade kabelanslutningar underlättar tillförlitliga anslutningar och förgreningar.

2. Utomhusskydd: IP54-klassat skydd säkerställer vatten- och dammbeständighet, vilket gör DFW-12 Cable Branch Box lämplig för utomhusmiljöer.

3. Anti-Aging Coating: Har en specialiserad utomhus pulverlackering som motstår åldrande och motstår exponering för solljus och regn utan att förstöras.

4. Förseglad hölje: En helt förseglad struktur ger ett omfattande skydd mot vatten och damm, vilket skyddar de interna anslutningarna.

5. Standardkompatibel design: Konstruerad för att uppfylla säkerhetsstandarder samtidigt som den säkerställer bekvämt underhåll och inspektion.

Tillämpliga scenarier

DFW-12 Cable Branch Box tillverkad av Junray Electrical är lämplig för:

Urban Cable Networks: Urban kabelnät och kabelförgreningar

Lantliga kabelnät: Lantliga kabelnät och kabelförgreningar

Solcellskabel: Förgreningar för PV-kabelsystem

Byggplatskablar: Förgreningar för byggarbetsplatskabelsystem

Industrial Park Cabling: Förgreningar för industriparkskabelsystem

Kvalitetssäkring

Tillverkad i strikt överensstämmelse med de nationella standarderna för DFW-12 kabelgrenboxar, varje enhet genomgår rigorös tätning och tål spänningstestning för att säkerställa stabil och säker drift. Vi erbjuder anpassningsbara förgreningskonfigurationer, så att du kan beställa en skräddarsydd förgreningsbox som är skräddarsydd exakt för dina specifika kabelförgreningskrav – vilket säkerställer en perfekt passform för dina applikationsbehov.

Industrial Park Project i Nairobi, Kenya

Projektöversikt

·Projektnamn: Kabeldistributionsprojekt för en industripark i Nairobi

·Plats: Nairobi, Kenya

· Slutdatum: november 2025

·Projektskala: 12 företag inom industriparken; 24 kabelgrenboxar

Produkter som används

·Modell: DFW-12 högspänningskabelförgreningslåda

·Antal: 24 enheter

·Konfiguration: 1-In-2-Out / 1-In-4-Out; Standardtyp; 304 rostfritt stål

·Certifiering: CE-certifierad

·Specialkrav: Utomhusinstallation; underhållsfri; lämplig för Afrikas högtemperaturmiljö

Lösning

Industriparken i Kenya krävde ett kabeldistributionssystem med flera anslutningspunkter. Med tanke på den begränsade lokala underhållskapaciteten fanns det en hög efterfrågan på utrustningens tillförlitlighet och låga underhållskrav. Vi tillhandahåller exportlösningen DFW-12:

1. Stark miljöanpassningsförmåga

· IP67 skyddsklass och helt förseglad struktur; lämplig för Afrikas varma och dammiga förhållanden

·304 kapsling av rostfritt stål med utmärkt korrosionsbeständighet

·Brett driftstemperaturområde (-40°C till +60°C); stabil drift vid höga temperaturer

·Underhållsfri design, vilket avsevärt minskar underhållskostnaderna

2. Enkel installation

·Kompakt och lätt; bekvämt för transport och installation

· Instickskabelkontakter möjliggör snabb och enkel installation

· Inga specialverktyg krävs; installation kan utföras av lokala elektriker

·Eliminerar behovet av ett dedikerat växelrum, vilket sparar anläggningskostnader

3. Hög kostnadseffektivitet

· Överkomlig prissättning; över 70 % billigare än att bygga ett ställverk

·CE-certifierad, vilket säkerställer kvalitet

·Mogen teknologi med utbredd global tillämpning

·Fullständig teknisk dokumentation tillhandahålls på engelska

Kundfeedback

"Vi behövde en kostnadseffektiv och pålitlig kabeldistributionslösning för vår industripark i Nairobi. Junrays DFW-12 kabelförgreningsboxar var perfekta — lätta att installera, inget behov av att bygga ställverk och helt underhållsfria. De har varit igång i fyra månader nu, även i det varma och dammiga vädret, och allt fungerar perfekt. Priset är också mycket konkurrenskraftigt. Bra valuta för pengarna."

—— Verksamhetschef, Kenya Industrial Park

Fallstudie av ombyggnadsprojekt

Detta projekt innebär ombyggnad av luftledningar till jordkabel i ett äldre tätortsbostadsområde. Det ursprungliga 10kV-systemet använde nakna överliggande ledare; ledningarna var oorganiserade, felfrekvensen var hög och systemet var mycket känsligt för störningar från träd och väderförhållanden, vilket inte uppfyllde kraven på kapacitetsutbyggnad och säker strömförsörjning i området. Eftermonteringen ersätter alla luftledningar med jordkabel. Högspänningsförgreningsutrustning krävs vid belastningsnoder för att underlätta kabelförgrening, ringnätverkssammankoppling och felsegmentering/-isolering.

Projektområdet omfattar flera höga bostadshus, kommersiella anläggningar och offentliga belysningssystem, kännetecknade av koncentrerad belastning och strikta krav på strömförsörjningssäkerhet. På grund av smala vägbanor och tätt landskap är platsen olämplig för storskaliga kopplingsstationer eller inomhus högspänningsställverk; Följaktligen valdes DFW-12 utomhus helisolerade kabelgrenboxar som noddistributionsutrustning.

Problem före eftermontering

De ursprungliga luftledningarna hade dålig isolering, vilket gjorde dem benägna att snubbla och kortsluta under åskväder, vilket resulterade i en hög årlig felfrekvens.

Luftledningsförgreningar exponerades, vilket med tiden ledde till oxidation och överhettning, vilket medförde säkerhetsrisker.

Det fanns inga segmenterings- eller isoleringsnoder; ett enpunktsfel orsakade strömavbrott över hela ledningssektionen, vilket resulterade i ett brett spektrum av serviceavbrott.

Det var svårt att utöka linjekapaciteten, vilket gjorde det omöjligt att möta de växande lastkraven från nya elladdningsstationer, hissar och belysningssystem.

Luftledningar försämrade det urbana utseendet och uppfyllde inte standarderna för urban underjording och landskapsförbättring.

Utrustningskonfigurationsplan

Baserat på platsens nodlayout och kraftdistributionskapacitet installerades DFW-12 10kV utomhuskabelgrenboxar på flera platser längs linjen. Dessa enheter har SF6-lastbrytare, stödringnätverkskonfigurationer och felsegmentering/-isolering, har en märkström på 630A och är helt isolerade, helt förseglade utomhusklassade enheter. Nyckelspecifikationer:

Modell: DFW-12 Utomhus högspänningskabelförgreningslåda

Märkspänning: 12kV (för 10kV distributionsnätverk)

Märkström: 630A

Struktur: Helisolerad, helt sluten, underhållsfri, golvstående utomhusenhet

Funktionella egenskaper: Ringnätverkssammankoppling, kabelförgrening, felsegmentering och isolering, live-line indikering, felindikering

Skyddsklass: IP44 (lämplig för utomhusmiljöer med regn, snö, kondens och damm); Kabelingång/-utgång: Flerkretsförgrening för att möta lokala kabelomkopplingsbehov

Installations- och applikationsscenarier

Aggregatet installeras i tillgängliga grönytor längs bostadsvägar; det kräver inga dedikerade bostäder eller omfattande anläggningsgrunder, vilket resulterar i ett litet fotavtryck och en kort byggtid. DFW-12-grenboxen segmenterar huvudkabeln och leder ström till enskilda byggnadsdistributionsrum och understationer av boxtyp, vilket skapar en strömförsörjningsstruktur för ringnätverk som möjliggör "felsegmentering utan ömsesidig interferens."

Driftsresultat efter eftermontering

Avsevärt förbättrad strömförsörjningstillförlitlighet: Eliminerar luftledningsfel; ingen snubbling inträffar under åskväder; Andelen linjefel minskar med över 95 %.

Kontrollerbart felomfång: Genom att utnyttja grenboxens segmenterings- och isoleringsmöjligheter, isolerar ett enpunktsfel endast den drabbade sektionen samtidigt som strömmen bibehålls till andra områden, vilket drastiskt minskar omfattningen av avbrott.

Säker och stabil drift: Den helt isolerade, förseglade strukturen eliminerar problem som oxidation, överhettning eller läckage vid utsatta anslutningar; den erbjuder utomhusbeständighet mot korrosion och kondens, vilket säkerställer långvarig, underhållsfri drift.

Flexibel kapacitetsexpansion: Flerkretsgrenkonstruktionen möjliggör direktanslutning av nya laster, EV-laddningsstationer eller ytterligare kraftbehov vid grenlådan, vilket eliminerar behovet av omfattande schaktning eller omledningar.

Snyggt och välordnat urbant utseende: Alla kablar är placerade under jord, vilket eliminerar röriga luftledningar och uppfyller kraven på standardisering och estetisk förbättring av stadsdistributionsnät.

DFW-12 utomhuskabelförgreningsboxen är det föredragna valet för att konvertera urbana 10kV distributionsnät till underjordiska kablar, uppgradera äldre bostadsområden och hantera lastfördelning över distrikt. Jämfört med traditionella kopplingsstationer och högspänningsställverk har denna lösning ett kompakt utrymme, lägre kostnader, snabb installation och en underhållsfri design, samtidigt som den erbjuder robusta ringnätverksmöjligheter. Den är idealisk lämpad för trånga stadsutrymmen, bostadsområden, kommersiella distrikt och industriparker, vilket effektivt förbättrar tillförlitligheten för kraftdistribution och förenklar drift och underhåll.
