Transformator av torr typ

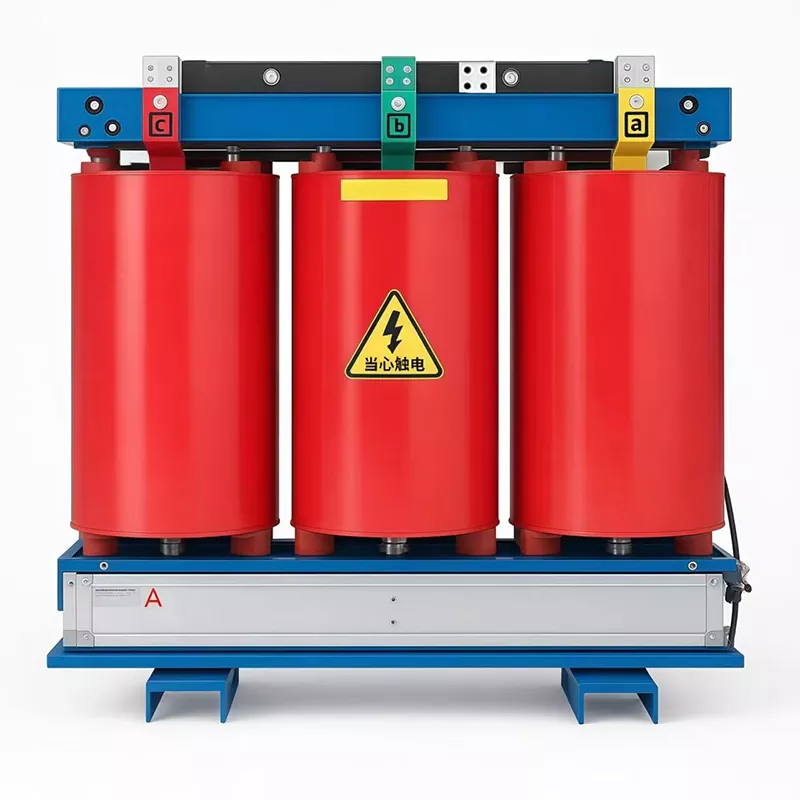

Junray Electrical Dry-type Transformer är en oljefri krafttransformator av gjutharts speciellt designad för inomhusdistribution där brandsäkerhet, underhållsfri drift och lågt ljud är kritiska krav. Nominell kapacitet sträcker sig från 100 kVA till 3150 kVA, med högspänning 10 kV och lågspänning 0,4 kV. Med epoxihartsinkapslade lindningar, klass F-isolering och ett intelligent temperaturkontrollsystem ger den exceptionell brandbeständighet, fuktskydd och förmåga att motstå kortslutning. Med cirka 10 % lägre förluster än vanliga oljenedsänkta transformatorer, ger den betydande energibesparingar över långvarig drift. Lämplig för köpcentra, sjukhus, kontorsbyggnader, datacenter och underjordiska distributionsrum där utrymmet är begränsat och brandsäkerhetsbestämmelserna är stränga.

Vilka är fördelarna med vår torra transformator?

Brandsäkerhet: Denna enhet är designad för inomhusbruk och innehåller ingen isoleringsolja och har enastående brandmotstånd. Den kan installeras direkt i kraftdistributionsrum inomhus, vilket eliminerar behovet av att bygga ett separat, dedikerat brandklassat transformatorrum. Detta gör den perfekt lämpad för inomhusmiljöer med stränga brandsäkerhetskrav – som köpcentra, kontorsbyggnader och sjukhus – där risken för oljeläckage och efterföljande brand är ett primärt problem.

Underhållsfri: Till skillnad från oljenedsänkta transformatorer som kräver regelbundna oljebyten och kvalitetsinspektioner, är denna enhet helt underhållsfri. Detta minskar avsevärt de långsiktiga underhållskostnaderna, vilket gör det till ett idealiskt val för platser där det är svårt eller obekvämt att komma åt rutinunderhåll.

Låg förlust: Energieffektiv drift: Genom att använda en kärna av kiselstål av hög kvalitet uppvisar denna transformator mycket låg effektförlust - ungefär 10 % lägre än standardtransformatorer med oljenedsänkta. På lång sikt leder detta till betydande elbesparingar och visar på betydande energieffektivitetsfördelar.

Hög tillförlitlighet: låg felfrekvens: Med lindningar inkapslade i epoxiharts, erbjuder enheten överlägsna isoleringsegenskaper samt utmärkt motståndskraft mot fukt och föroreningar. Detta säkerställer en mycket stabil drift och en exceptionellt låg felfrekvens – cirka 30 % lägre än den för oljenedsänkta transformatorer – vilket gör den till den perfekta lösningen för inomhusapplikationer.

Produktparameter

Precisionshantverksdetaljer

1. Epoxihartsgjutna lindningar: Lindningarna är inkapslade i epoxiharts, vilket ger överlägsen isolering, motståndskraft mot fukt och föroreningar samt förbättrad brandsäkerhet.

2. Luftkylningssystem: Har en luftkylningsmekanism som eliminerar behovet av isoleringsolja, kräver inget underhåll och säkerställer brandsäkerhet.

3. Intelligent temperaturkontrollsystem: Ett intelligent system som automatiskt övervakar lindningstemperaturer; Transformator av torr typ utlöser larm vid överhettning och säkerställer därmed driftsäkerheten.

4. Standardiserad installation: Designad för standardiserad installation, vilket möjliggör direkt placering i kraftdistributionsrum inomhus för maximal bekvämlighet.

Produktapplikation

Kraftdistribution för köpcentrum: Kraftdistribution inomhus för köpcentra kräver stränga brandsäkerhetsnormer.

Sjukhuskraftsdistribution: Kraftdistribution inomhus för sjukhus kräver stränga brandsäkerhetsstandarder.

Eldistribution för kontorsbyggnader: Eldistribution inomhus för kontorsbyggnader kräver stränga brandsäkerhetsstandarder.

Fabrikskraftdistribution: Kraftdistribution inomhus för fabriker är underhållsfri.

Retrofit projektöversikt

Projektprofil

Detta projekt omfattar byggandet av ett nytt underjordiskt kraftdistributionsrum för ett storskaligt stadskomplex som består av ett köpcentrum, höga kontorstorn, ett underjordiskt parkeringsgarage, en biograf och stödjande matställen. Klassat som ett högbeläggningsområde med "Level 1" effektbelastningskrav, är fördelningsrummet beläget på byggnadens underjordiska nivå. Den ursprungliga planen att använda traditionella oljenedsänkta transformatorer presenterade frågor som potentiellt oljeläckage, brandrisker, ett stort fotavtryck, komplex drift och underhåll och överdrivet buller, som inte uppfyller brandsäkerhets- och miljöbestämmelserna för underjordiska konstruktioner. Istället använder projektet SCB13 epoxihartsgjutna torrtypstransformatorer som primära distributionsenheter. Dessa transformatorer levererar ström för daglig verksamhet – inklusive allmän ström, belysning, central luftkonditionering och brandsäkerhetssystem – över hela det kommersiella komplexet, vilket säkerställer säker, oavbruten drift dygnet runt.

Utmaningar och urvalsmotiv före installationen

Underjordiska slutna utrymmen har extremt stränga brandsäkerhetskrav; oljenedsänkta transformatorer utgör risker för oljebränder och läckagerelaterade föroreningar, som inte uppfyller kraven för civilt luftförsvar och brandsäkerhet.

Områden med hög densitet kräver lågt ljud och miljööverensstämmelse; oljenedsänkta transformatorer genererar betydande buller och lukter, vilket lätt leder till klagomål.

Sommarens luftkonditioneringsbelastningar är koncentrerade och flyktiga, vilket skapar höga risker för temperaturhöjningar; systemet kräver robust överbelastningskapacitet och exakt temperaturövervakning.

Underjordsutrymmet är begränsat, vilket kräver kompakta transformatorenheter som möjliggör direkt golvmontering inomhus och som inte kräver rutinmässiga inspektioner eller underhåll på plats.

Hög övergripande strömtillförlitlighet krävs; Långvariga avbrott för underhåll är oacceptabla, och systemet måste ha säkerhetsskydd och kortslutningsmotstånd.

Utrustningskonfiguration

Modell: SCB13-1600kVA 10kV/0,4kV gjutharts torr-typ transformator

Antal: 4 enheter; drivs separat med ömsesidig säkerhetskopiering

Struktur: Helgjuten epoxihartsisolering; utrustad med temperaturövervakning, axiell fläktkylning och en IP30-skyddskåpa

Nyckelparametrar: Märkspänning 10±2×2,5%/0,4kV; impedansspänning 6%; Klass F isolering; integrerad temperaturövervakning, övertemperaturlarm och övertemperaturutlösningsskydd

Installationsplats: Dedikerat underjordiskt distributionsrum (nivå B1); direkt golvmontering inomhus; ingen brandsäker oljegrop krävs

Tilläggsfunktioner: Intelligent temperaturkontroll, fläktkylningssystem och vibrations-/brusreducerande åtgärder för att minimera driftsljud

Applikationshöjdpunkter

Brand- och explosionssäker, lämplig för underjordiska miljöer: Oljefri design med flamskyddad epoxihartsisolering eliminerar brand- och läckagerisker; uppfyller brandsäkerhetsbestämmelserna och är idealisk för långvarig drift i slutna underjordiska utrymmen.

Lågt ljud och låg förlust: SCB13-serien. Högeffektiv, energibesparande kärnstruktur med integrerad brusreducering säkerställer avsevärt lägre driftsljud, vilket inte orsakar störningar för köpcentrums verksamhet eller kontorsmiljöer.

Underhållsfri och enkel att använda: Eliminerar behovet av periodisk oljefiltrering, byte eller provtagning; kräver endast rutinmässiga visuella inspektioner och temperaturinspektioner, vilket drastiskt minskar drift- och underhållskostnaderna.

Högt kortslutningsmotstånd och stabil drift: Har en integrerad gjuten struktur med hög mekanisk hållfasthet som kan motstå systemkortslutningsstötar; intelligent temperaturkontroll övervakar lindningstemperaturer i realtid för att förhindra överhettningsfel.

Kompakt fotavtryck och flexibel layout: Kräver inga oljegropar eller komplexa brandsläckningssystem, vilket sparar anläggningsutrymme i underjordiska distributionsrum.

Operativ prestanda

Inga oljeläckor, bränder eller isoleringsfel inträffade under hela året; klarade brandsäkerhets- och kraftdistributionsacceptansinspektioner, vilket säkerställde säker och överensstämmande drift av det underjordiska distributionsrummet.

Bullerkontroll uppfyllde standarder; köpcentrets miljö förblev ostörd av transformatorljud och det fanns inga klagomål från invånarna.

Stabil drift under sommarbelastningar för luftkonditionering; temperaturkontrollsystemet avledde värme effektivt utan att övertemperaturen löste ut, och spänningskvaliteten förblev stabil, vilket säkerställde tillförlitlig drift av central luftkonditionering, hissar och brandsäkerhetsutrustning.

De totala förlusterna minskade avsevärt jämfört med äldre transformatorer, vilket resulterade i betydande energibesparingar under långvarig drift.

Bekväm felsökning och underhåll: Temperatur- och lindningsstatus kan snabbt kontrolleras och underhållscyklerna är korta, vilket säkerställer oavbruten strömförsörjning för komplexets verksamhet.

Sammanfattning av ärendet

Transformatorer av gjuttorrtyp av epoxiharts är det föredragna valet för kraftdistribution inomhus i högtrafikerade områden som underjordiska strukturer, kommersiella komplex, sjukhus, skolor, datacenter och höga bostadshus. Med funktioner inklusive oljefri brandsäkerhet, lågt buller, energieffektivitet, kompakt fotavtryck och hög tillförlitlighet, löser de effektivt brandsäkerhetsrisker och drifts- och underhållsutmaningar förknippade med kraftdistribution inomhus, samtidigt som de uppfyller kraven för grön byggnad och brandsäkerhet i städerna.

Välj Junray Electrical

Junray Electrical följer strikt nationella standarder vid tillverkningen av sina torra transformatorer. Varje enhet genomgår rigorösa spänningsmotstånds-, förlust- och temperaturkontrolltestning för att säkerställa stabil och säker drift. Vi erbjuder anpassningsalternativ för både kapacitet och spänning, vilket gör att vi kan skräddarsy en dedikerad transformator av torrtyp specifikt för dina krav på kraftdistribution inomhus – vilket säkerställer en perfekt passform för dina behov.

Junray Electrical är en certifierad tillverkare med ett omfattande kvalitetssäkringssystem. Våra nyckelcertifieringar inkluderar:

ISO 9001 – Certifiering av internationellt kvalitetsledningssystem, som säkerställer konsekvent produktkvalitet och kontinuerliga förbättringar.

CE – Överensstämmelse med europeiska hälso-, säkerhets- och miljöskyddsstandarder, vilket gör att våra produkter kan komma in på EU-marknaden.

CCC – China Compulsory Certification, obligatorisk för elektriska produkter som säljs på den kinesiska marknaden.

CQC – China Quality Certification, som visar överensstämmelse med nationella standarder för elektrisk säkerhet och prestanda.

CNAS – China National Accreditation Service för bedömning av överensstämmelse, validering av våra interna test- och kalibreringsmöjligheter.

Alla transformatorer av torr typ tillverkas och testas i enlighet med tillämpliga standarder för dessa certifieringar, vilket säkerställer tillförlitlig prestanda, jämn kvalitet och smidig projektacceptans.

Vanliga frågor

F1: Vad är den största skillnaden mellan transformatorer av torr typ och oljesänkta transformatorer?

S: Transformatorer av torr typ använder epoxihartsinkapslade lindningar med luftkylning, som inte innehåller någon isolerande olja. De är brandsäkra, underhållsfria och lämpliga för installation inomhus. Oljenedsänkta transformatorer använder isolerande olja för kylning och kräver periodiska oljebyten, vilket gör dem mer lämpade för utomhusapplikationer. Transformatorer av torr typ är det föredragna valet för inomhusmiljöer med stränga brandsäkerhetskrav som köpcentra, sjukhus och kontorsbyggnader.

F2: Kan denna transformator installeras direkt inomhus utan ett separat transformatorrum?

A: Ja. Eftersom enheten inte innehåller någon isoleringsolja och har flamskyddande epoxihartsisolering, utgör den ingen brandrisk på grund av oljeläckage. Den kan installeras direkt i distributionsrum inomhus utan behov av ett särskilt brandklassat transformatorrum, vilket sparar värdefullt byggnadsutrymme.

F3: Hur övervakas transformatorns temperatur?

S: Transformatorn är utrustad med ett intelligent temperaturkontrollsystem som övervakar lindningstemperaturer i realtid. I händelse av överhettning utlöser systemet ett larm och kan automatiskt lösa ut enheten för att förhindra skador, vilket säkerställer säker och tillförlitlig drift.

F4: Är den torra transformatorn verkligen underhållsfri?

A: Ja. Till skillnad från oljenedsänkta transformatorer som kräver periodisk oljekvalitetstestning, oljefiltrering och oljebyten, kräver torrtypstransformatorer inget sådant underhåll. Endast rutinmässiga visuella inspektioner och temperaturövervakning behövs, vilket avsevärt minskar de långsiktiga drift- och underhållskostnaderna.

F5: Kan kapaciteten och spänningen anpassas?

A: Ja. Vi stöder anpassning av nominell kapacitet (100 kVA till 3150 kVA), högspänning (10 kV), lågspänning (0,4 kV), impedansspänning (4-6%), lindningsmaterial (koppar eller aluminium) och kapslingsskyddsklassning (IP20, IP30, IP40) för att matcha dina specifika krav inomhusdistribution.
