GCK Utdragningsskåp

Är du fortfarande bekymrad över det begränsade utrymmet i distributionsrummet? Eller har du upplevt ett mindre kretsfel som tvingade hela produktionslinjen att stängas av för underhåll, vilket resulterade i enorma ekonomiska förluster? Även om traditionella fasta skåp är billiga, kräver underhåll ett fullständigt strömavbrott; medan det avancerade MNS-systemet har utmärkt prestanda, avskräcker dess höga kostnad ofta många projekt.

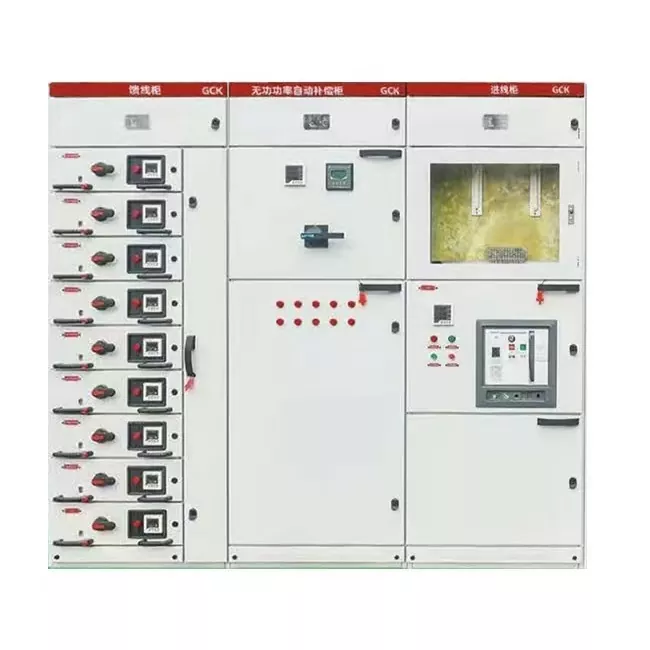

GCK Draw-out Distribution Cabinet från Junray Electrical är exakt utformat för att hantera detta dilemma. Vi har övergett den traditionella designen av stora lådor och antagit en optimerad 1/2-modulsenhet. Denna design minskar inte bara golvytan i distributionsrummet avsevärt utan gör också "avstängningsunderhåll" möjligt, vilket helt eliminerar ångesten för maskinstillestånd som orsakas av underhåll, och är det perfekta valet för de projekt som kräver både prestanda och budget.

Kärnstyrkor

Kärnkonkurrenskraften hos GCK Draw-out Distribution Cabinet ligger i dess dynamiska drift och utrymmesutnyttjande:

Ultrahög kretstäthet: Genom att använda 1/2 modulära lådenheter kan ett enda skåp rymma upp till 18 oberoende kretsar, dubbelt så stor kapacitet som traditionella GCS-skåp. Detta innebär att du med samma golvyta kan uppnå dubbelt så stor kraftdistributionskapacitet, vilket avsevärt förbättrar utrymmesutnyttjandet.

Uppnå "noll driftstopp" underhåll: lådenheterna har tydliga "arbets-, testnings-, separations"-mekaniska trelägesspärrar. När en krets går sönder kan operatörer enkelt ta bort den felaktiga lådan för underhåll som att byta batteri, medan de intilliggande kretsarna fortsätter att fungera normalt, vilket helt eliminerar strömavbrott i hela linjen.

Optimal kostnadseffektivitet: Jämfört med det dyra MNS-systemet ger våra GCK-skåp samma bekväma driftupplevelse samtidigt som de sänker upphandlingskostnaderna avsevärt, vilket hjälper dig att sticka ut i infrastrukturprojekt med ett bättre förhållande mellan investeringar och resultat.

Professionell tillverkning

Som en professionell tillverkare grundad 2013, har Junray Electrical en modern produktionsanläggning. Vi har inte bara internationella auktoritativa certifieringar som ISO, CCC och CE, utan har också en komplett uppsättning avancerade produktionslinjer från laserskärning till exakt bockning.

Detta GCK Draw-out distributionsskåp är strikt tillverkat i enlighet med internationella standarder. Skåpstrukturen är sammansatt med höghållfasta modulära profiler, med både styvhet och precision. Interiören är utrustad med förtjockade kopparskenor med hög ledningsförmåga, med ett märkströmsområde på 630A till 4000A, och en korttidsmotståndsström på upp till 80kA, vilket säkerställer stabilitet även under kraftig uppstart eller kortslutning. I kombination med en IP40-skyddsnivå kan den effektivt isolera damm och främmande föremål. Oavsett om det är i en dammladdad verkstad eller ett kommersiellt område med frekventa personalrörelser, kan den garantera renheten och säkerheten hos interna komponenter.

Tekniska specifikationer:

Tillämpliga scenarier:

Medelstora fabriker: Kraftdistribution för kärnproduktionslinjer, med begränsad budget men som kräver bekväm drift och underhåll.

Kommersiella komplex: Belysning och eldistribution för köpcentra och kontorsbyggnader får inte tillåta strömavbrott.

Sjukhus/Infrastruktur: Offentliga anläggningar och industriparker med krav på kontinuerlig strömförsörjning.

Varför välja Junray Electrical?

Att välja Junray Electrical är inte bara att välja en leverantör, utan att välja en pålitlig partner. Vi har ett professionellt team som kan ge dig snabba och exakta kundanpassade tjänster. Vi lovar att erbjuda global snabb respons 24/7. Om du letar efter ett GCK Draw-out Distributionsskåp som kan lösa utrymmes- och driftsproblem, tveka inte längre. Kontakta oss omgående för att få kostnadsfri teknisk konsultation och offerter.

Fallstudie

Detta projekt involverade uppgraderingen av kraftdistributionssystemet för en storskalig verkstad för tillverkning av elektroniska komponenter. Anläggningen driver ett flertal produktionslinjer med variabel frekvens, precisionsbearbetningsutrustning, centrala luftkonditioneringssystem och automatiserade MCC-kretsar (Motor Control Center), som kännetecknas av frekventa start- och stoppcykler av utrustning och betydande lastfluktuationer. De ursprungliga distributionsskåpen av fast typ av GGD led av oorganiserade kretsar och svårt underhåll; ett fel i en enskild krets kan lätt påverka hela samlingsskenesektionen, vilket allvarligt äventyrar produktionskontinuiteten.

För att förbättra distributionssäkerheten, underhållseffektiviteten och strömförsörjningens stabilitet ersattes hela anläggningens lågspänningsdistributionssystem med GCK-utdragbart lågspänningsställverk. Dessa enheter hanterar verkstadskraftdistribution, belysningsdistribution, utrustningsmatare med variabel frekvens och centraliserad kontroll för reaktiv effektkompensation.

Problem före uppgradering

Höga underhållsrisker och långvarig stilleståndstid: Fel i enstaka kretsar i de gamla fasta skåpen krävde att strömmen till hela sektionen stängdes av för reparation; komplexa skruvbaserade ledningar och tidskrävande nödreparationer påverkade produktionslinjens produktion allvarligt.

Hög risk för felutbredning: Brist på oberoende fack gjorde att kortslutningar eller ljusbågar i en krets lätt kunde spridas till intilliggande kretsar, vilket orsakade omfattande strömavbrott.

Svårighet att utöka kapaciteten: Fasta skåpkretsar saknade flexibilitet, vilket gör det omöjligt att enkelt lägga till kapacitet eller modifiera kretsar för ny automatiserad utrustning.

Allvarlig överhettning vid kontaktpunkter: Oxidation av traditionella terminaler under långvarig drift orsakade överhettning och frekvent utlösning av utgående matarskåp under toppbelastningsperioder.

Låg O&M-effektivitet: Oförmåga att utföra hot-swapping eller använda extra lådenheter innebar att felsökning krävde strömavbrott.

Utrustningskonfigurationsplan

Baserat på verkstadsbelastningsklassificeringar och processkrav installerades GCK utdragbart lågspänningsställverk i hela lågspänningsdistributionsrummet. Konfigurationen inkluderar inkommande matarskåp, bus-tie-skåp, MCC-motormatarskåp (utdragbar typ), kondensatorkompensationsskåp och belysningsskåp, alla med en modulär lådstruktur och oberoende design av fack. Viktiga utrustningsspecifikationer

Skåptyp: GCK utdragbart lågspänningsställverk

Märkspänning: 380V/400V

Nominell isolationsspänning: 660V

Strukturella egenskaper: Helt sluten metallstruktur med oberoende funktionella fack (separerade samlingsskenor, kabel och lådfack)

Lådfunktionalitet: Har fyra lägen - Service, Test, Frånkopplad och Återdragen - vilket möjliggör underhåll utan strömavbrott och snabbt byte med reservlådor

Kapslingsklass: IP30

Tillämpningsscenarier: Industriell verkstad MCC (Motor Control Center) applikationer, belastningar som kräver frekvent start/stopp och högtillförlitliga kontinuerliga produktionsprocesser

Eftermonteringshöjdpunkter

Modulär låddesign: Varje strömkrets har en oberoende låda, vilket säkerställer ömsesidig isolering och hög säkerhet.

Dubbla förreglingar (elektrisk och mekanisk): Förhindrar felaktig användning och insättning/utdragning av last, vilket eliminerar olyckor med mänskliga fel.

Sektionerad konstruktion med dubbla samlingsskenor med kopplingsskåp: Möjliggör sektionerad strömförsörjning, lastbalansering och felisolering.

Gott om reservlådkretsar: Rymmer framtida behov av utrustningsexpansion och processmodifiering.

Operationell prestanda efter eftermontering

Betydligt förbättrad felhanteringseffektivitet: Enkelkretsfel kan lösas genom att direkt byta i en reservlåda; nödreparationstiden reduceras från 1–2 timmar till under 5 minuter, vilket drastiskt minimerar produktionslinjens stilleståndsförluster.

Förbättrad säkerhet: Oberoende fackstruktur förhindrar helt felutbredning och bågmigration, vilket eliminerar korsslutningskortslutningsolyckor.

Normal temperaturhöjning av utrustningen: Stabil kontakt vid plug-in primära kontakter; ingen överhettning på grund av oxidation; stabil drift under toppbelastningsperioder.

Förbättrad strömförsörjningskontinuitet: Sektionsförsedd strömförsörjning med bus-tie-kapacitet säkerställer att underhåll på en sektion inte stör verkstadsomfattande produktion. Minskade driftskostnader: 10-åriga underhållskostnader är cirka 20 % lägre än fasta skåp, vilket eliminerar behovet av frekvent åtdragning av fästelement eller storskaliga strömavbrott för underhåll.

Sammanfattning av ärendet

GCK utdragbara skåp är idealiska för scenarier som involverar kontinuerlig industriell produktion, frekventa start-/stoppcykler för utrustning och höga krav på strömförsörjning och underhållseffektivitet. Jämfört med traditionella GGD-fasta skåp erbjuder de fördelar som säkerhetsförregling, oberoende segregering, snabbt enhetsbyte, flexibel expansion och robusta felisoleringsmöjligheter, vilket gör dem till det föredragna valet för fabriks-MCC och industriell lågspänningskraftdistribution.
