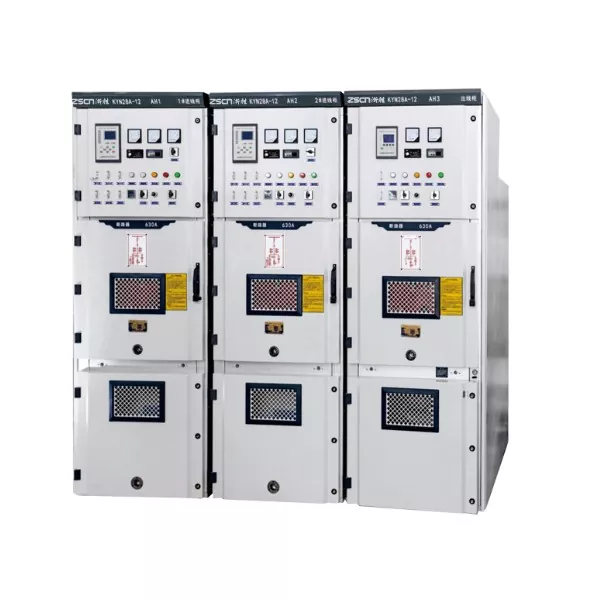

KYN28-24 AC metallkapslade ställverk

KYN28-24 AC Metal-Enclosed Switchgear är ett speciellt utvecklat bepansrat utdragbart metall-slutet ställverk av Junray Electrical för 20kV elnätet. Det övervinner begränsningen hos traditionella 12kV mellanmonterade skåp som inte kan anpassas till 20kV-spänningssystemet. Med en märkspänning på 24kV som kärnparameter, bygger den en professionell och pålitlig inomhus trefas AC 50Hz kraftdistributionslösning. Utrustningen antar en medelmonterad handkärrastruktur, och skåpets kropp är exakt bearbetad från aluminiserade zinkstålplåtar. Den övergripande strukturen är uppdelad i fyra oberoende fack: samlingsskenkammare, strömbrytarkammare, kabelkammare och instrumentkammare. Varje område är fysiskt isolerat, vilket säkerställer högspänningsdriftens stabilitet ur ett strukturellt perspektiv. Som en dedikerad kraftdistributionsutrustning för 20kV-nätet, följer dess design och tillverkning helt de strikta standarderna för högspänningskraftdistributionsscenarier. Från isoleringskonfiguration, skyddsprestanda till säkerhetsförreglingar, alla är skräddarsydda enligt kraven för 20kV-systemet, vilket gör det till standardutrustningen för kraftdistribution för 20kV transformatorstationer och stora industriprojekt.

Tekniska specifikationer

Vilka är produktfördelarna?

Exklusiv 24kV spänningskompatibilitet

Utrustningen har en märkspänning på AC 24kV, som stabilt kan hantera högspänningsöverföringsbehovet från ett 20kV elnät. Jämfört med det konventionella 12kV mittmonterade skåpet har spänningsnivån fördubblats, vilket helt löser kärnproblemet att vanlig utrustning inte kan anpassa sig till 20kV elnätet, och uppfyller kraven på kraftfördelning och styrning i högspänningsscenarier. I kombination med 24kV dedikerade isoleringskomponenter och förtjockade kopparskenor, uppgraderas isoleringsprestanda och strömförande kapacitet samtidigt, vilket säkerställer en långsiktig säker drift av högspänningskretsen.

IP5X högskyddsdesign

Skåpet i KYN28-24 AC metallkapslade ställverk har en skyddsnivå på IP5X, vilket är överlägset IP4X-standarden som vanligtvis används av 12kV mittmonterade skåp. Det kan helt blockera damminträngning och motstå miljöfukterosion. Den helt förseglade skåpstrukturen i kombination med dedikerade tätningskomponenter kan fortfarande skydda de interna högspänningskomponenterna från yttre störningar i hög luftfuktighet, dammiga industrimiljöer, utomhustransformatorstationer etc., bibehålla stabil isolerings- och konduktivitetsprestanda och förlänga utrustningens livslängd.

Hög kortslutningstoleranskapacitet

Den nominella korttidsmotståndsströmmen täcker tre nivåer: 31,5 kA, 40 kA och 50 kA. Den tål den högsta 50kA kortslutningsströmpåverkan, vilket vida överskrider toleransstandarderna för vanlig 12kV-utrustning. När ett elnät har ett kortslutningsfel kan det snabbt bära den momentana stora strömmen, undvika skåpdeformation, isoleringsbrott och andra problem, säkerställa utrustningens integritet under elnätsfel och ge tillförlitligt stöd för kraftsystemskydd.

Dubbla säkerhetsfunktionsgarantier

Den är utrustad med mekaniska och elektriska dubbla förreglingar för att uppnå fem förebyggande funktioner: förhindrar dragning av handkärran med last, förhindrar felaktig utlösning och stängning av strömbrytaren, förhindrar stängning av jordningsbrytaren med ström, förhindrar att man kommer in i strömförande facken med ström, och förhindrar att strömbrytaren stängs när jordningsbrytaren är stängd. Detta eliminerar risken för felaktig drift från roten och säkerställer underhållspersonalens säkerhet. Den mittmonterade handkärran kan dras ut självständigt, och enkelkretsunderhåll kräver inte att hela systemet stängs av, vilket möjliggör non-stop underhåll och lämpar sig för scenarier med extremt höga krav på strömkontinuitet.

Vilka är användningsscenarierna?

20kV transformatorstations kraftfördelning

Som kärnan för inkommande och utgående ledningar och mätutrustning för en 20kV elnätstransformatorstation, tar den på sig uppgifterna att ta emot, distribuera och kontrollera högspänningselektrisk energi, vilket uppfyller de stabila kraftdistributionskraven för högspänningssidan av transformatorstationen.

Strömförsörjning för stora industriparker

Lämplig för 20 kV huvudströmdistributionssystem i stora industriparker, ger högspänningskraftstöd för flera fabriker och verkstäder i parken, vilket säkerställer kontinuerlig strömförsörjning och säker kontroll för industriell produktion.

Strömfördelning för superstora datacenter

KYN28-24 AC Metal-Enclosed Switchgear kan appliceras på 20kV-högspänningsfördelningen av superstora IDC-datacenter, som uppfyller de oavbrutna strömförsörjningskraven för datacenter, och tillhandahåller pålitlig högspänningsström för kärnbelastningar som serverkluster och kylsystem.

Stöd till stora infrastrukturprojekt

Betjänar 20kV kraftdistributionsprojekt för stora infrastrukturprojekt som flygplatser, höghastighetsjärnvägsnav, och stora arenor, det är lämpligt för högspänningskraftbehoven under projektens konstruktions- och driftsfas, vilket säkerställer en stabil drift av kraftsystemet.

Högspänningsindustrifabriker

Tillhandahåller kraftdistributionslösningar på 20 kV-nivå för fabriker med högspänningskrav såsom stål, kemisk, och elektronisk tillverkning, som uppfyller strömförsörjnings- och skyddskraven för stor produktionsutrustning och högspänningsmotorer.

Varför välja oss?

Junray Electrical är en professionell fabrik och leverantör av KYN28-24 AC metallslutna ställverk i Kina. Vi har varit djupt engagerade i forskning och tillverkning av högspänningskraftdistributionsutrustning i många år och har ett komplett produktforsknings-, produktions- och kvalitetskontrollsystem. KYN28-24-produkten följer internationella och inhemska standarder som IEC298 och GB3906 genom hela sin design- och produktionsprocess. Kärnkomponenter är valda från högkvalitativa varumärken i branschen. Varje enhet genomgår strikta tester som att tåla spänning, isolering och förregling innan de lämnar fabriken för att säkerställa prestandaöverensstämmelse. Vi har ett professionellt tekniskt team som kan tillhandahålla skräddarsydda lösningar utifrån de faktiska behoven hos kundens 20kV elnät. Samtidigt erbjuder vi en helcykeltjänst som omfattar installation och idrifttagning, drift- och underhållsutbildning samt reparation efter försäljning.

FAQ

1. Kan KYN28-24 direkt ersätta det 12kV mellanmonterade ställverket?

Märkspänningen för KYN28-24 är 24kV, speciellt designad för ett 20kV elnät. Dess isoleringsparametrar och skåpstruktur är alla lämpliga för höga spänningsnivåer. Det 12kV medelmonterade ställverket är endast tillämpligt på elnät på 12kV eller lägre. Spänningsnivåerna stämmer inte överens och de kan inte användas omväxlande.

2. Vilka specifika miljöförhållanden tål KYN28-24 AC metallkapslade ställverk med IP5X skyddsnivå?

IP5X-skyddet kan helt förhindra att damm kommer in och även motstå lågtrycksvattenstrålar från alla håll. Den är lämplig för dammiga industriverkstäder med hög luftfuktighet, utomhustransformatorstationer, underjordiska distributionsrum, etc., och inga ytterligare skyddsanordningar krävs.

3. Vilka är fördelarna med mellanliggande handkärrastruktur för underhåll?

Handkärran kan dras ut självständigt. I händelse av ett enstaka kretsfel behöver endast motsvarande handkärra dras ut för underhåll, medan de andra kretsarna fortsätter att fungera. Detta möjliggör underhåll utan strömavbrott, vilket avsevärt minskar stilleståndstiden och är lämpligt för scenarier som sjukhus, datacenter och järnvägstrafik där strömavbrott inte är tillåtet.

4. Vilket är det nominella aktuella intervallet som den här produkten kan rymma?

Utrustningens märkström täcker 630A till 4000A. Du kan välja motsvarande strömspecifikation enligt kundens belastningskrav, vilket uppfyller de olika strömkraven, allt från liten kraftdistribution till stora industriprojekt.

Projektöversikt

Detta projekt innebär konstruktion av ett nytt 20kV högspänningskraftdistributionssystem för en storskalig industriell produktionsbas specialiserad på nya material. Anläggningen rymmer tunga produktionslinjer med storskalig krossnings-, malnings- och torkutrustning som drivs av frekvensomriktare (VFD), vilket skapar driftsförhållanden med hög belastning och stötbelastning. Det regionala nätet använder en 20kV distributionsstandard (till skillnad från den konventionella 10kV); Utrustning som ursprungligen planerades för 12kV-klassen saknade tillräcklig spänningsmotståndsförmåga och isoleringsmarginaler, och uppfyllde inte kraven på systemets överspänningsskydd och säker drift.

För att tillgodose spänningsnivån på 20 kV, förbättra systemets isolering och motstå industriella damm- och överspänningsförhållanden, använder projektet KYN28-24 metallklädda, utdragbara högspänningsställverk i hela transformatorstationen. Dessa enheter tjänar som kärnutrustning för inkommande huvudledningar, anslutningar, kraftmatare och transformatorskydd, vilket säkerställer kontinuerlig tung produktion över hela anläggningen.

Projektutmaningar och urvalsmotiv

Spänningsnivåfel överensstämmer: Det regionala nätet fungerar på 20kV; standardskåp KYN28-12 saknar den nödvändiga spänningshållfastheten, vilket medför risker för dielektriskt genombrott och överslag och är därför absolut olämpliga.

Frekvent industriell överspänning: Frekvent start/stopp av stora motorer och omkoppling av VFD genererar höga driftsöverspänningar, vilket kräver exceptionella isoleringsmarginaler.

Hård miljö: Höga dammnivåer i produktionsverkstäder och betydande temperaturfluktuationer under dagen gör standardskåp benägna att samlas på damm, spåra ytan och påskynda isoleringens åldrande.

Krav på hög tillförlitlighet: Produktionslinjer arbetar kontinuerligt (24/7) utan att tillåta omfattande strömavbrott; en utdragbar design är avgörande för snabbt underhåll och byte av komponenter.

Hög precision i reläskydd: Kraftig utrustning ställer stränga krav på kortslutningsskydd, överbelastningsskydd och känsligheten för momentana utlösningsoperationer.

Utrustningskonfiguration

I enlighet med 20kV nätstandarder och tunga industriella driftsförhållanden är högspänningsdistributionsrummet enhetligt utrustat med KYN28-24 metallbeklädda, utdragbara ställverk. Enheterna har vakuumbrytare, intelligenta mikroprocessorbaserade skyddsreläer, elektriska manövermekanismer och oberoende tryckavlastningskanaler, som uppfyller stränga krav på isolering, spänningsmotståndsförmåga och säkerhet. Viktiga utrustningsspecifikationer

Modell: KYN28-24 bepansrade avtagbart AC metallkapslat ställverk

Märkspänning: 24kV (kompatibel med 20kV distributionssystem)

Nominell isolationsnivå: Strömfrekvens tål spänning 65kV; blixtimpuls tål spänning 125kV; isoleringsmarginalen betydligt högre än 12kV ställverk

Märkström: 1250A/1600A

Korttidsmotståndsström: 25kA/4s

Skåpstruktur: Metallklädd, helt sluten, med fyra oberoende separerade fack (skena, strömbrytare, kabel och instrumentfack)

Driftläge: Avtagbar lastbilstyp; har tre positioner: Service, Test och Isolated

Säkerhetsfunktioner: Dubbla mekaniska och elektriska förreglingar; "Five-Prevention" förreglingssystem för att förhindra driftfel; oberoende tryckavlastningskanaler

Skyddsklass: IP4X (dammsäker och främmande föremål); lämplig för tuffa industrimiljöer

Installation och applikationshöjdpunkter

Hög isolering för 20kV-nät: 24kV-klassificeringen för hög beständighet löser problem med överspänning och otillräcklig isolering i 20kV-system, vilket effektivt förhindrar överslag och haveriolyckor.

Säker, oberoende separerad struktur: Funktionella fack är helt isolerade; ett fel i en enskild krets sprider sig inte till samlingsskenan eller intilliggande skåp, vilket gör att felomfånget kan kontrolleras.

Snabbt byte av lastbil: Strömbrytaren kan dras tillbaka och ersättas med en reserv; nödreparationer kräver inte långvariga strömavbrott, vilket säkerställer kontinuerlig produktionslinjedrift.

Omfattande "Five-Prevention"-förregling: Förhindrar effektivt kritiska elektriska olyckor såsom felaktig öppning/stängning, stängning med jordningsbrytaren inkopplad eller öppning av dörren under spänning, vilket säkerställer hög säkerhet under drift och underhåll.

Lämplig för dammiga industriella förhållanden: Helt sluten skåpstruktur motstår effektivt damm och kondens samtidigt som isoleringen åldras, vilket säkerställer stabil långtidsdrift.

Operativ prestanda

Stabil och pålitlig isolering: 24kV-konstruktionen med hög beständig spänning är perfekt lämpad för anläggningens 20kV-nät och industriella omkopplingsöverspänningar; inga överslag, haverier eller isoleringsfel har inträffat sedan driftsättningen.

Stark felisoleringsförmåga: Den oberoende fackstrukturen förhindrar helt felutbredning; skyddsåtgärder är exakta, utan fall av oönskade snubbel eller misslyckande att snubbla. Avsevärt förbättrad underhållseffektivitet: Har en utdragbar konstruktion av lastbilstyp som möjliggör snabb ersättning med en reservenhet, vilket minskar underhållsstopptiden med över 80 %.

Förlängd utrustningslivslängd: Dammtät, fuktbeständig och åldringsbeständig konstruktion säkerställer lämplighet för tuffa industriella miljöer och resulterar i en extremt låg felfrekvens.

Stöder kontinuerlig tung produktion: Hanterar på ett tillförlitligt sätt lasterna med kraftig, kraftig frekvensomriktare (VFD)-utrustning över hela anläggningen, vilket säkerställer en oavbruten 24-timmars strömförsörjning för produktion.

Sammanfattning av ärendet

KYN28-24 högspänningsställverk är en premiummodell speciellt designad för 20kV kraftdistributionssystem, tunga industrianläggningar och driftförhållanden med hög överspänning. Jämfört med standard 12kV ställverk erbjuder det överlägsna isoleringsmarginaler, högre spänningsmotståndsklasser, robust överspänningsfjädrad, omfattande säkerhetsförregling och enkelt underhåll. Den löser effektivt kritiska problem som är förknippade med 20 kV industriprojekt – såsom oöverensstämmelse med spänningsnivåer, otillräcklig isolering och höga felfrekvenser – vilket gör det till det föredragna standardvalet för 20 kV distributionssystem i sektorer inklusive nya material, kemikalier, gruvdrift och storskaliga industriparker.
