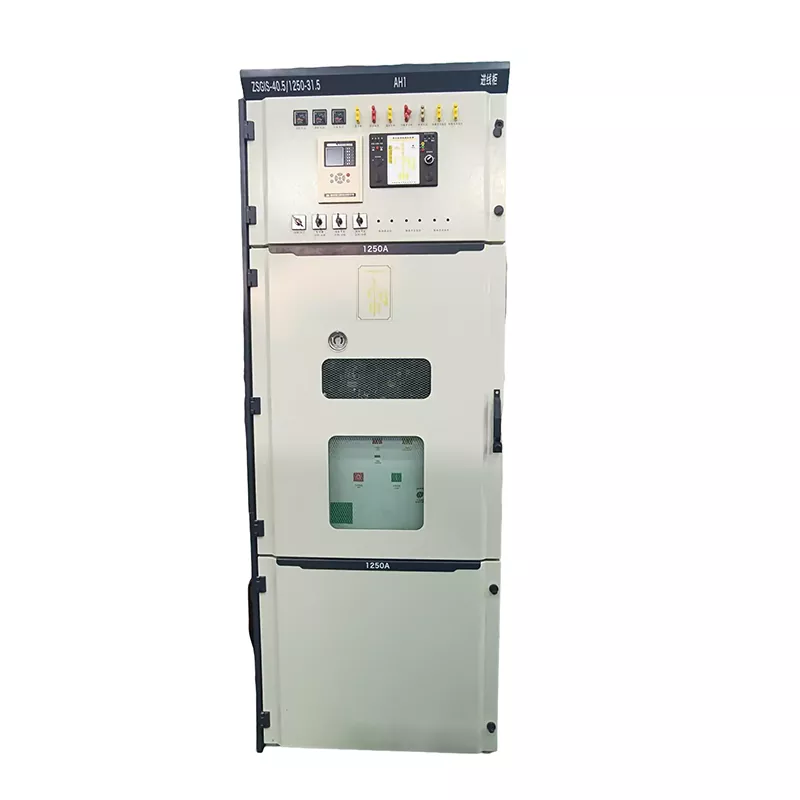

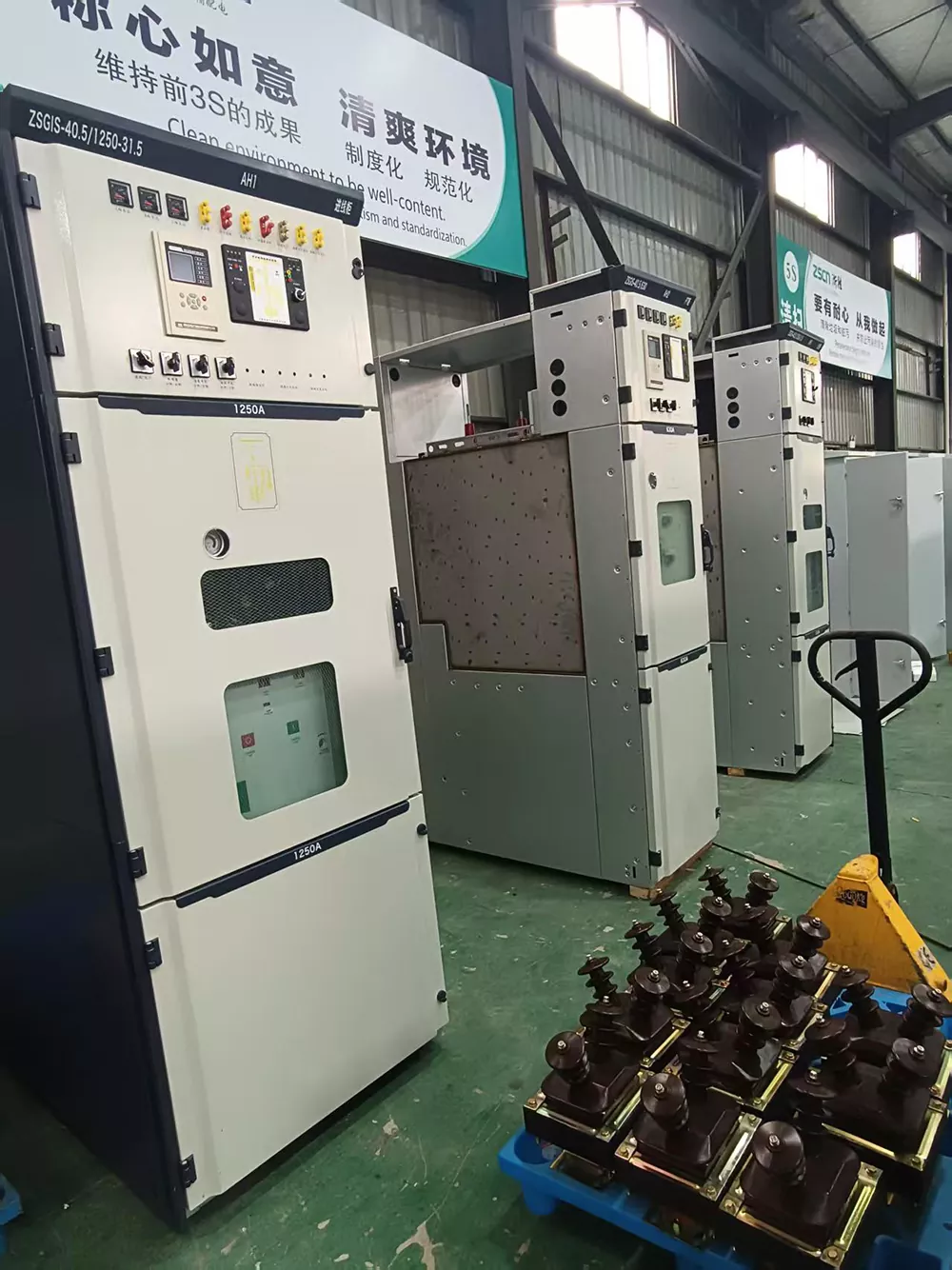

GIS miljövänlig gasskåp

Att övervinna miljökraven som traditionell SF6-utrustning står inför

Är du orolig för att de befintliga SF6-gasfyllda skåpen kommer att behöva åtgärdas eller bötfällas på grund av skärpningen av miljöpolitiken? Växthuseffekten av SF6-gas är 23 500 gånger den av koldioxid, och dess utsläppskontroll har blivit en högsta prioritet inom kraftindustrin. Att fortsätta att använda traditionell utrustning medför inte bara höga kostnader för koldioxidutsläpp utan kan också elimineras från marknaden på grund av att de inte uppfyller miljökraven.

Det miljövänliga GIS-gasskåpet från Junray Electrical är speciellt utformat för att hantera detta branschproblem. Vi har övergett den mycket förorenande rena SF6-gasen och använder istället ofarlig torr luft eller blandade miljövänliga gaser. Detta innebär att dina kraftdistributionsprojekt inte längre kommer att producera några växthusgaser, vilket helt eliminerar oron för att uppfylla miljökraven och hjälper dig att ta initiativ till grön infrastruktur och miljöbedömning.

Miljöskyddet avgör framtiden.

Kärnkonkurrenskraften hos GIS Eco-friendly Gas Cabinet ligger i dess medelstora substitutionslösningar och strukturella design:

Noll växthuseffekt: Genom att använda miljövänlig torr luft eller blandade gaser eliminerar den i grunden utsläpp av växthusgaser, vilket perfekt uppfyller internationella och inhemska miljöskyddsstandarder, vilket hjälper dig att enkelt klara miljöskyddsinspektioner.

Helt förseglad och mycket skyddande: Gasskåpet har ärvt de utmärkta traditionerna för GIS-utrustning och har en helt förseglad svetsstruktur med extremt hög skyddsnivå. Oavsett om det är saltspray i kustområden, källare med hög luftfuktighet eller dammiga industrimiljöer, kan det effektivt förhindra extern erosion och säkerställa att interna komponenter inte påverkas.

Underhållsfri design: Tack vare stabiliteten hos den miljövänliga gasen och den helt slutna strukturen kräver utrustningen nästan inget underhåll under sin livscykel. Jämfört med vanliga ringhuvudenheter eliminerar den besväret med frekventa inspektioner och minskar drift- och underhållskostnaderna avsevärt under hela livscykeln, speciellt lämplig för avlägsna eller otillgängliga platser.

Anpassning till miljöskyddskrav: Den uppfyller de nuvarande miljöskyddskraven perfekt och kan anpassas perfekt för de städer och regioner med höga miljöskyddskrav, utan att behöva oroa sig för miljöbedömning.

Hög tillförlitlighet: Med en låg felfrekvens och mer stabil drift har den en lägre felfrekvens än SF6 gasfyllda skåp, och har högre tillförlitlighet, perfekt anpassad till scenarier med höga tillförlitlighetskrav.

Junray Electricals kvalitetssäkring

Som en professionell tillverkare med djup teknisk expertis följer Junray Electrical strikt de nationella standarderna för GIS miljövänliga gasskåp i sin produktion. Vår fabrik är utrustad med avancerad lasersvetsning och heliummasspektrometri läckagedetekteringsutrustning för att säkerställa den ultimata tätningen av varje gaslåda.

Detta GIS miljövänliga gasskåp har en komplett "femsäkra" mekanisk förreglingsfunktion, som effektivt förhindrar felaktig användning och säkerställer säkerheten för personal och utrustning. Varje fabrikslevererat skåp genomgår strikta tätningstester, trycktester och förreglingstest för att säkerställa stabil drift inom spänningsområdet 12kV till 40,5kV. Vi garanterar att den höga tillförlitligheten och kontrollen av felfrekvensen för våra produkter är överlägsen eller likvärdiga med traditionella SF6 gasfyllda skåp, vilket ger dig det mest pålitliga kraftskyddet.

Tekniska specifikationer

Tillämpliga scenarier

Stadskraftsdistribution: I kärnområdena som är föremål för strikt miljöskyddsbedömning krävs nollutsläppsutrustning.

Kustområden: Motståndskraftig mot korrosion med hög saltdimma och i linje med marina ekologiska skyddskrav.

Miljöskyddsprojekt: Olika gröna byggnader, nya energikraftverk och miljövänliga infrastrukturprojekt.

Områden med hög luftfuktighet: Underjordiska rörgallerier, vattenkraftverk etc. i fuktiga miljöer kräver högskyddsutrustning.

One-stop-lösning och bekymmersfri service efter försäljning

Att välja Junray Electrical är inte bara att välja en leverantör, utan att välja en partner som är engagerad i en grön framtid. Vi har ett professionellt team på 50 personer, inklusive 5 heltidsanställda offertingenjörer, som kan ge dig snabba och exakta kundanpassade tjänster.

Vi lovar att erbjuda global snabb respons 7×24 timmar. Om du letar efter ett GIS miljövänligt gasskåp som perfekt kan anpassa sig till miljöskyddspolicyer och lösa problemen med fukt och korrosion, tveka inte längre. Kontakta oss omedelbart för att få kostnadsfri teknisk konsultation och offerter, och låt Junray Electrical bygga ett grönt, säkert och effektivt eldistributionssystem åt dig.

Fall: Datacenterprojekt i Singapore (Sydostasien)

Projektöversikt

 Projektnamn: High-Voltage Power Distribution för Singapore Tier 3+ Data Center

 Plats: Singapore

 Slutförandetid: december 2025

 Skala: 20MW IT-belastning, Tier 3+ standard

Produkter som används

 Produktmodell: GIS-24kV miljövänligt gasisolerat ställverk

 Antal: 24 enheter

 Konfiguration: ABB vakuumkretsbrytare + ABB mikroprocessorskydd

 Isolerande gas: kväve (N₂)

 Certifieringar: CE-certifiering, CB-rapport

 Särskilda krav: Anpassningsbar till tropiska miljöer med hög temperatur och hög luftfuktighet

Lösning

Singapore ligger i tropikerna, med höga temperaturer och luftfuktighet, och extremt knappa landresurser. Datacenter har extremt höga krav på utrymme och tillförlitlighet. Vi erbjuder en skräddarsydd GIS-lösning:

1. Extremt kompakt och utrymmesbesparande

o 24 GIS-enheter upptar endast cirka 14,4㎡, vilket sparar över 70 % jämfört med traditionella lösningar.

o Det sparade utrymmet kan rymma dussintals fler servrar, vilket resulterar i betydande värde.

o Singapore har extremt höga markkostnader; det sparade utrymmet överstiger vida utrustningens prisskillnad.

2. Perfekt anpassad till tropiska miljöer

o Fullt anpassningsbar till Singapores höga temperatur och luftfuktighet.

o Helt förseglad struktur, opåverkad av extern fukt och saltstänk.

o Rostfritt stålhölje, mycket korrosionsbeständigt.

o Stabil inre temperatur, opåverkad av yttre miljöförändringar.

3. Hög tillförlitlighetsgaranti

o Helt förseglad och helt isolerad struktur, extremt låg brottfrekvens.

o Praktiskt taget underhållsfri, vilket avsevärt minskar driftskostnaderna.

o Redundanskonfiguration för dubbel strömförsörjning, strömtillförlitlighet 99,982 %.

o Uppfyller Tier 3+ datacenterstandarder.

Kundfeedback

I Singapore, där utrymmet är en premie, sparade Junrays GIS-ställverk oss över 70 % av utrymmet i vårt eldistributionsrum, vilket gjorde att vi kunde installera dussintals ytterligare serverrack värda miljontals dollar. Produkten är av exceptionell kvalitet. Och innehar CE- och CB-certifieringar, vilket kraftigt effektiviserade vår regulatoriska godkännandeprocess. Rekommenderas varmt!

— Mr. Tan, chef för infrastruktur, Singapore Data Center

Projektöversikt

Detta projekt omfattar byggandet av ett nytt 10kV kraftdistributionssystem för ett blandat kommersiellt och bostadskomplex i en ny stadsdel. Utvecklingen omfattar höghus, kommersiella kvarter, underjordiska parkeringsanläggningar och tillhörande allmännyttiga elsystem. Beläget i en förstklassig stadslandskapszon med hög befolkningstäthet, är projektet föremål för strikta statliga miljökonsekvensbedömningar (MKB) krav som kräver noll-fluor, lågt kol och miljövänlig verksamhet utan läckage; storskalig användning av traditionella SF6-isolerade ställverk – som använder en potent växthusgas – är förbjuden.

Platsens kraftdistributionsrum kännetecknas av begränsat utrymme, hög luftfuktighet och dålig ventilation, tillsammans med stränga brandsäkerhets- och miljökrav. Traditionella XGN-ställverk av öppen typ och SF6-isolerade enheter ansågs olämpliga på grund av frågor som bristande efterlevnad av miljöbestämmelser, stora fotavtryck, läckagerisker och komplexa drift- och underhållskrav (O&M). Följaktligen använder projektet miljövänliga 10kV GIS-enheter (Gas-Insulated Switchgear) isolerade med ren luft, vilket säkerställer grön kraftdistribution, underhållsfri drift och hög säkerhet och tillförlitlighet.

Utmaningar före eftermontering

Miljöavvikelse: Traditionell SF6-gas är en potent växthusgas; stränga MKB-bestämmelser i den nya stadsdelen begränsar dess användning, vilket gör det omöjligt att klara acceptansinspektioner.

Stort utrustningsfotavtryck: Konventionella högspänningsställverk av fast typ upptar betydande utrymme; projektets distributionsrum har begränsat utrymme, vilket gör installationen av konventionella enheter omöjlig.

Dålig miljöanpassning: Underjordiska distributionsrum är utsatta för fukt och kondens; standard ställverksskåp är känsliga för ytspårning, korrosion och isoleringsförsämring.

Hög läckagerisk: Traditionellt SF6-ställverk är benäget att få mikroläckage under långvarig drift, vilket kräver omfattande årliga läckagedetekteringsinsatser.

Höga driftskostnader: Krav på periodisk gaspåfyllning, läckagedetektering och testning resulterar i komplext och kostsamt långsiktigt underhåll.

Utrustningskonfigurationsplan

Projektets 10kV högspänningsdistributionssystem använder uteslutande miljövänliga GIS-enheter isolerade med ren luft (eller torr luft) istället för traditionella SF6-isolerade ställverk. Denna konfiguration uppfyller standarderna för gröna kraftnät i städerna, konstruktion med låga koldioxidutsläpp och inspektioner av miljöacceptans. Viktiga utrustningsspecifikationer

Modell: 10kV miljövänligt GIS-ställverk (fluorfritt)

Märkspänning: 12kV

Isoleringsmedium: Ren, torr luft (noll SF6, noll växthusgaser)

Märkström: 630A/1250A

Struktur: Helt försluten, helt isolerad, modulär GIS-integrerad design

Funktionell konfiguration: Inkommande/utgående matare, PT, bus-tie, ringnätverksförsörjning, liveövervakning, felindikering

Nyckelfördelar: Grönt och koldioxidsnålt, ingen gasförorening, ingen läckagedetektering eller gaspåfyllning krävs, kompakt fotavtryck

Konstruktion och applikationshöjdpunkter

Mycket integrerad och kompakt; sparar över 40 % av distributionsutrymmet jämfört med traditionella högspänningsställverk, vilket gör det idealiskt för trånga distributionsrum i källaren.

Helt förseglad och isolerad struktur; opåverkad av fukt, damm eller kondens, vilket gör den lämplig för tuffa, fuktiga underjordiska miljöer.

Använder ren luftisolering; Innehåller inga fluorerade växthusgaser och uppnår noll koldioxidutsläpp under hela livscykeln, och klarar enkelt gröna bygg- och miljöinspektioner.

Förfylld på fabrik och underhållsfri; eliminerar behovet av komplexa läcktestning på plats eller gaspåfyllning, vilket avsevärt förkortar konstruktions- och acceptanstider.

Operativ prestanda

Miljööverensstämmelse med nollrisk: Eliminerar helt SF6-växthusgaser (100 % minskning); uppfyller helt koldioxidsnåla, gröna nätstandarder för nya stadsdelar och klarar miljökonsekvensbedömningar vid första försöket.

Avsevärt förbättrad strömförsörjningsstabilitet: Helt isolerad och förseglad struktur förhindrar fel orsakade av kondensspårning eller dammöverslag; uppnår noll fel och noll utlösningar efter idrifttagning.

Ultralåga driftskostnader: Ingen årlig läckagetestning, gaspåfyllning eller gasanalys krävs; möjliggör verkligt underhållsfri drift.

Högt utrymmesutnyttjande: Kompakt, modulär design löser problemet med begränsat utrymme i källarfördelningsrum.

Förbättrad säkerhet: Helt slutna spänningsförande delar utan exponerade högspänningskomponenter; eliminerar risken för elektriska stötar och fas-till-fas kortslutningar.

Sammanfattning av ärendet

Det 10 kV miljövänliga GIS-ställverket är för närvarande det vanliga alternativet för nya stadsdelar, underjordiska distributionsrum, gröna byggnader och koldioxidutsläppsnätprojekt. Jämfört med traditionella SF6-ringhuvudenheter och fasta högspänningsställverk erbjuder den här lösningen enastående fördelar – som att vara miljövänlig och föroreningsfri, ha ett kompakt fotavtryck och att vara fuktbeständig, underhållsfri, säker och pålitlig – vilket gör den perfekt anpassad till kraven på modern urban kraftdistribution av hög standard, miljöstabil drift och långsiktig drift.
