JunraytillhandahållerGJ Reactive Power Compensation Cabinetför att hjälpa industrianläggningar att förbättra effektfaktorn, minska reaktiva effektförluster och optimera lågspänningsfördelningen. Designat för applikationer med fluktuerande elektriska belastningar, justerar detta skåp automatiskt reaktiv effektkompensation för att stödja stabilare systemdrift, förbättra transformatoranvändningen och hjälpa företag att hantera elkostnader mer effektivt.

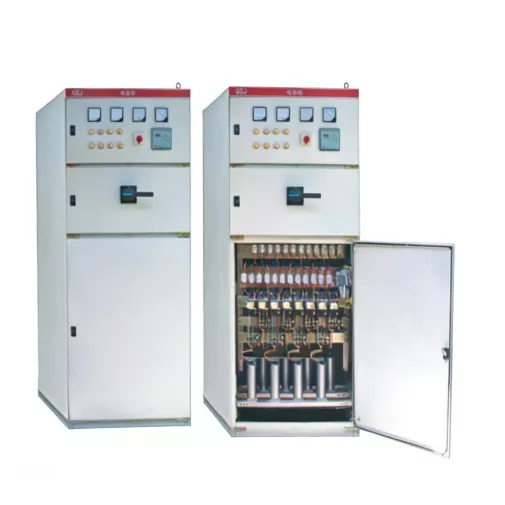

Ett GGJ Reactive Power Compensation Cabinet är en viktig komponent i lågspänningskraftdistributionssystem, särskilt i fabriker och kommersiella anläggningar med betydande induktiva belastningar. Genom att byta kondensatorbanker enligt växlande elektrisk efterfrågan kompenserar den för reaktiv effekt, förbättrar effektfaktorn och minskar onödig ström i distributionsledningar. Att välja lämplig kompensationskapacitet, kontrollmetod och harmonisk skyddskonfiguration hjälper till att säkerställa tillförlitlig drift och långsiktigt värde. Den här guiden förklarar hur utrustningen fungerar, dess tekniska specifikationer, viktiga fördelar, typiska tillämpningar och de faktorer som köpare bör överväga innan de köper.
Ett GGJ Reactive Power Compensation Cabinet är en elektrisk lågspänningsenhet utformad för att förbättra effektfaktorn genom att kompensera för reaktiv effekt i ett elektriskt distributionsnät. Den integrerar vanligtvis kondensatorbanker, kopplingskomponenter, en kompensationskontroller, skyddsanordningar och en metallkapsling i ett koordinerat system.
I industriella anläggningar kräver elektrisk utrustning som induktionsmotorer, pumpar, kompressorer och fläktar reaktiv effekt för att upprätta magnetfält. Även om denna effekt är nödvändig för utrustningens drift, ökar överdriven reaktiv ström strömmen som flyter genom kablar och transformatorer utan att direkt bidra till användbar mekanisk effekt.
GGJ-skåpet åtgärdar detta problem genom att leverera kapacitiv reaktiv effekt nära distributionssystemet. Detta minskar mängden reaktiv effekt som måste tas från uppströmsnätet och hjälper till att förbättra den totala effektfaktorn.
Junrays produkt är designad för kraftdistributionssystem i fabrik och andra applikationer där automatisk kompensation kan stödja energihantering och utrustningsutnyttjande. Beroende på projektkrav kan skåpet konfigureras för olika kompensationskapacitet och installationsförhållanden.
För produktdetaljer och konfigurationsinformation, besök produktsidan för GGJ Reactive Power Compensation Cabinet.
Funktionsprincipen för ett GGJ Reactive Power Compensation Cabinet är baserad på att matcha det reaktiva effektbehovet för en last med en lämplig kapacitiv försörjning. Denna process hjälper till att minska onödig reaktiv ström och förbättrar förhållandet mellan aktiv effekt och skenbar effekt.
En intelligent kompensationskontroller övervakar elektriska parametrar genom spännings- och strömmätningssignaler. Baserat på den uppmätta effektfaktorn och de konfigurerade styrinställningarna bestämmer den om ytterligare kondensatorsteg ska anslutas eller kopplas bort.
När en fabrik startar ytterligare motorer eller produktionsutrustning kan behovet av reaktiv effekt öka. Styrenheten kan koppla in lämpliga kondensatorsteg för att ge ytterligare kompensation. När utrustningen stannar och efterfrågan minskar kan regulatorn koppla bort onödiga steg för att minska risken för överkompensation.
Effektfaktor anger hur effektivt ett elektriskt system omvandlar tillförd skenbar effekt till aktiv effekt. En låg effektfaktor innebär generellt att det krävs mer ström för att leverera en given mängd aktiv effekt.
För ett förenklat enfas eller balanserat trefassystem under sinusformade förhållanden kan förhållandet uttryckas som:
Effektfaktor = Aktiv effekt / Skenbar effekt
En förbättrad effektfaktor kan minska strömrelaterade förluster i kablar och transformatorer, förutsatt att systemet är lämpligt utformat och drivs. Den faktiska nyttan beror på befintlig belastningsprofil, ledarmotstånd, drifttimmar, eltariffer och kompensationsinställningar.
I installationer med betydande olinjära belastningar är övertonsmätningar också viktiga. Kondensatorbanker kan interagera med systemimpedans och potentiellt förstärka vissa övertoner. En korrekt konstruerad lösning kan därför kräva seriereaktorer eller separat harmonisk dämpningsutrustning.
Innan man köper ett GGJ Reactive Power Compensation Cabinet bör köpare se över dess märkspänning, frekvens, kompensationskapacitet, styrstrategi, kapslingsskydd och konstruktionsmaterial. Dessa parametrar avgör om utrustningen matchar det elektriska distributionssystemet och driftsmiljön.
| Parameter | Junray produktspecifikation | Urvalsövervägande |
|---|---|---|
| Märkspänning | AC 380V | Bekräfta kompatibilitet med platsdistributionsspänningen. |
| Nominell frekvens | 50 Hz | Matcha den lokala strömförsörjningsfrekvensen. |
| Kompensationskapacitet | 50–500 kvar, anpassningsbar | Beräkna erforderlig kapacitet från uppmätt eller bedömd lastbehov. |
| Kompensationsområde för effektfaktor | 0,8–0,99 | Definiera målet enligt brukskrav och driftsförhållanden. |
| Växla läge | Intelligent dynamisk nollgenomgångsväxling | Utvärdera lastfluktuationer och kopplingsfrekvens. |
| Skyddsnivå | IP30 | Kontrollera om installationsmiljön inomhus är lämplig. |
| Skåpsmaterial | 8MF sektionsstål och kallvalsad stålplåt med plastsprutning | Tänk på strukturell styrka, korrosionsexponering och tillgång till underhåll. |
| Installationsmetod | Golvmonterad | Lämna tillräckligt med utrymme för installation, ventilation och service. |
Obs: Specifikationerna baseras på den refererade produktinformationen. Slutliga betyg, komponentval och skyddsarrangemang bör bekräftas med Junray mot projektkraven innan beställning.
Produkten stöder olika kondensatorkompensationsarrangemang, inklusive stjärna (Y), delta (Δ) och kombinerade Y+Δ-konfigurationer. Kommunikationsalternativ som listas för produkten inkluderar RS-232/RS-485-gränssnitt och valfria trådlösa eller GPRS-moduler för fjärrkommunikation, beroende på vald konfiguration.
Dessa alternativ tillåter ingenjörer att betrakta skåpet som en del av ett bredare effektövervaknings- och distributionssystem snarare än som en isolerad komponent.
Ett korrekt utvalt kompensationsskåp för reaktiv effekt kan ge flera operativa och ekonomiska fördelar. Resultaten varierar med belastningsegenskaper, systemdesign och lokala elfaktureringspolicyer.
Automatisk kondensatorväxling hjälper distributionssystemet att reagera på växlande behov av reaktiv effekt. En förbättring av effektfaktorn kan hjälpa anläggningar att möta nätkraven och minska effektfaktorrelaterade avgifter där så är tillämpligt. Faktiska resultat bör verifieras genom elektriska mätningar efter idrifttagning.
Reaktiv ström bidrar till strömrelaterade förluster i ledare och transformatorer. Genom att minska den reaktiva strömmen som tillförs från uppströmsutrustning kan kompensation minska dessa förluster under lämpliga driftsförhållanden. Storleken på förlustreduktionen beror på elnätet och var kompensationsutrustningen är placerad.
Transformatorer har gränser baserade på skenbar effekt, inte enbart aktiv effekt. När reaktiv effekt upptar en betydande del av tillgänglig kapacitet, kan transformatorn ha mindre kapacitet tillgänglig för ytterligare aktiva belastningar. Korrigering av effektfaktor kan frigöra viss effektkapacitet för produktionsbehov, även om den faktiska användbara kapaciteten fortfarande måste kontrolleras mot transformatorvärden och termiska gränser.
Dynamisk kompensation kan följa variationer orsakade av motorstarter, ändrade produktionsscheman och olika driftsbelastningar. Nollgenomgångskoppling är avsedd att reducera kopplingstransienter under lämpliga driftsförhållanden. Korrekt skyddskoordination och idrifttagning är fortfarande avgörande för tillförlitlig prestanda.
Lägre reaktiv ström, minskade elektriska förluster och förbättrad effektfaktor kan bidra till lägre driftskostnader. En praktisk investeringsbedömning bör jämföra skåpets inköps- och installationskostnader med förväntade besparingar, underhållskrav, drifttimmar och platsens eltariffstruktur.
GJ Reactive Power Compensation Cabinet är lämpligt för lågspänningsdistributionssystem där induktiva belastningar skapar ett stort behov av reaktiv effekt. Typiska tillämpningar inkluderar följande.
Anläggningar med många frekvensomriktare, likriktare, svetsmaskiner eller andra olinjära belastningar bör bedöma harmonisk distorsion innan konventionell kondensatorkompensation installeras. Beroende på mätresultat kan ett skåp med lämpliga reaktorer eller ett dedikerat aktivt effektfilter vara mer lämpligt för applikationen.
Lär dig mer om kompletterande strömkvalitetslösningar på Junrays webbplats för elektrisk utrustning för lågspänning.
Att välja rätt GGJ Reactive Power Compensation Cabinet kräver mer än att välja en kapacitet baserat på transformatorstorlek. Ingenjörer bör utvärdera det faktiska behovet av reaktiv effekt, belastningsvariationer, harmoniska förhållanden, installationsbegränsningar och tillämpliga elektriska krav.
Samla in strömkvalitetsmätningar under representativa driftsperioder. Registrera aktiv effekt, reaktiv effekt, effektfaktor, spänning, ström och lastvariation där så är möjligt. Mätningar som endast tas under drift med lätt belastning återspeglar kanske inte den kompensation som krävs under produktionstoppar.
En vanlig preliminär beräkning för den erforderliga kondensatorkapaciteten är:
Qc = P × (tan φ₁ − tan φ₂)
Här är Qc den erforderliga kompensationskapaciteten i kvar, P är aktiv effekt i kW, φ₁ är den initiala effektfaktorvinkeln och φ₂ är måleffektfaktorvinkeln.
Denna formel ger en uppskattning av lämpliga driftsförhållanden. Den slutliga konstruktionen bör ta hänsyn till faktisk lastvariation, befintliga kondensatorbanker, övertoner, spänningsförhållanden och risken för överkompensation.
Gradvis föränderliga laster kan betjänas av konventionell stegvis omkoppling, medan snabbt fluktuerande laster kan kräva en snabbare kompensationsstrategi. Omkopplingsmetoden bör väljas enligt belastningsprofilen och tillverkarens bekräftade konfiguration.
Om olinjära belastningar förekommer, skaffa övertonsmätningar eller en professionell bedömning av strömkvaliteten. Bekräfta om avstämda reaktorer, övertonsfilter eller annan dämpningsutrustning är nödvändig innan du anger skåpet.
Innan du utfärdar en inköpsorder, bekräfta:
Korrekt installation är avgörande för säkerheten och effektiviteten hos ett GGJ Reactive Power Compensation Cabinet. Utrustningen bör installeras av kvalificerad elektrisk personal i enlighet med de godkända ritningarna, tillverkarens instruktioner och tillämpliga lokala föreskrifter.
Även om automatisk kompensation minskar behovet av manuell växling, eliminerar den inte behovet av inspektion. Underhållspersonal bör granska driftstemperaturer, ventilationsvägar, elektriska anslutningar, kondensatortillstånd, kontrolllarm och tecken på onormalt ljud eller överhettning.
Elektrisk inspektion och underhåll måste utföras av kvalificerad personal med lämpliga isolerings- och säkerhetsprocedurer. Kondensatorer kan behålla en elektrisk laddning efter att strömmen kopplats bort, så tillverkarens urladdnings- och verifieringsprocedurer måste följas innan arbetet påbörjas.
Dess primära funktion är att förbättra effektfaktorn genom att leverera kapacitiv reaktiv effekt till ett lågspänningsdistributionssystem. Detta kan minska uppströms reaktiv ström, lägre strömrelaterade förluster och hjälpa anläggningar att uppfylla tillämpliga effektfaktorkrav.
Den refererade Junray-produkten har en kompensationskapacitet på 50–500 kvar, med anpassning tillgänglig. Lämplig klassificering bör bestämmas från det uppmätta reaktiva effektbehovet, måleffektfaktorn, belastningsprofilen och harmoniska förhållanden.
Det kan hjälpa till att minska eller undvika effektfaktorrelaterade straff när kompensationssystemet är korrekt dimensionerat och används. De faktiska faktureringsresultaten beror dock på företagets tariffregler, efterfrågemönster och andra tillämpliga avgifter. Besparingar bör utvärderas med hjälp av platsspecifika data snarare än antagna i förväg.
Kompensation minskar i första hand reaktiv ström och kan minska elektriska distributionsförluster. Det eliminerar inte direkt den aktiva energi som produktionsutrustningen kräver. Eventuell minskning av aktiv energiförbrukning beror på de förluster som undviks och systemets driftsförhållanden.
Det kan vara lämpligt, men anläggningar med frekvensomriktare bör bedöma harmonisk distorsion och eventuell resonans innan man väljer kondensatorkompensation. Beroende på resultaten kan reaktorer eller dedikerad harmonisk dämpningsutrustning krävas.
Köpare bör tillhandahålla befintlig effektfaktor, aktiv belastning, måleffektfaktor, driftschema, märkspänning och alla tillgängliga mätningar av effektkvalitet. En elingenjör eller tillverkaren kan sedan beräkna det preliminära kvar-behovet och bekräfta en lämplig konfiguration.
Ange erforderlig kompensationskapacitet, spänning och frekvens, distributionssystemritningar, belastningsegenskaper, övertonsinformation, höljeskrav, föredragna komponenter, kommunikationsbehov och destination. Dessa detaljer hjälper leverantören att förbereda en konfiguration som matchar projektet.
Ett GGJ Reactive Power Compensation Cabinet kan vara en värdefull investering för industriella och kommersiella anläggningar som söker bättre effektfaktor, lägre reaktiv ström, förbättrat transformatorutnyttjande och effektivare lågspänningsdistribution. Dess effektivitet beror på exakt kapacitetsval, lämplig omkopplingskontroll, harmonisk bedömning, korrekt installation och fortlöpande inspektion. Genom att utvärdera det faktiska elbehovet och projektkraven före köp kan företag välja en kompensationslösning som stödjer tillförlitlig drift och mätbart långsiktigt värde.
Junray erbjuder GGJ Reactive Power Compensation Cabinets för industriella kraftdistributionsapplikationer, med konfigurerbar kompensationskapacitet och styralternativ för att passa olika projektbehov. Om du planerar en ny installation eller uppgradering av ett befintligt elsystem,kontakta ossidag för att diskutera dina tekniska krav, begära en skräddarsydd offert och hitta en lämplig lösning för reaktiv effektkompensation för din anläggning.
