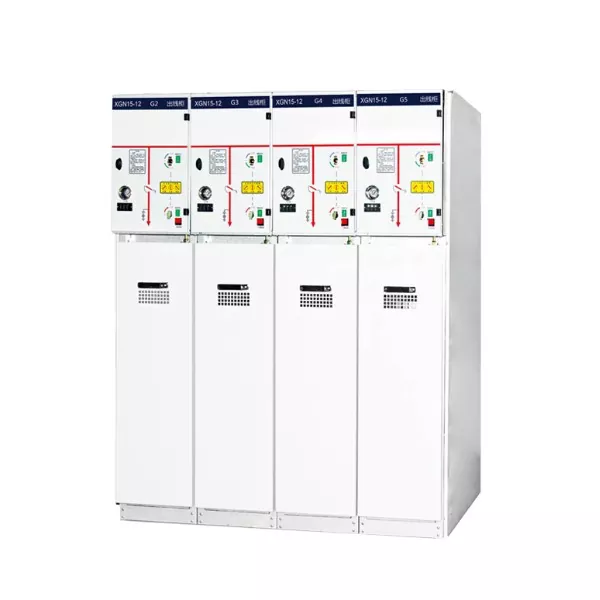

XGN15-12 Gasisolerat ringhuvudställverk

I många bostadsområden, små fabriker och små transformatorstationer är utrymmet för distributionsrummen ytterst begränsat. Vanliga ringnätverksskåp är för stora i storlek och installationen kommer också att pressa utrymmet för annan utrustning, vilket gör det omöjligt att installera ordentligt. Dessutom är den extraherbara ringhuvudenheten dyr och har extremt låg kostnadsprestanda för distributionsscenarier för små ringnätverk, vilket resulterar i kostnadsslöseri. XGN15-12 gasisolerade ringhuvudställverk är speciellt designat för detta ultralilla 10kV ringnätverksdistributionsscenario. Med sin extremt trånga design, pålitliga prestanda och överkomliga pris, löser den exakt de centrala smärtpunkterna "inte tillräckligt med utrymme och höga kostnader", vilket gör det möjligt för ultrasmå distributionsrum att uppnå stabil och säker distribution av ringnätverk.

Tekniska specifikationer

Produktens kärnfördelar

XGN15-12 gasisolerade ringhuvudställverk kombinerar kompakthet, tillförlitlighet och ekonomi, där varje aspekt effektivt löser praktiska problem.

Utrustad med SF6-lastbrytare, fungerar den mer stabilt och tillförlitligt: ​​Kärnan använder SF6-lastbrytare, med SF6-gas som isolering och ljusbågssläckningsmedium. Bågsläckningsförmågan överträffar den för vanliga vakuumbrytare, och isoleringsförmågan är utmärkt. Under drift är felfrekvensen extremt låg och kräver inget frekvent underhåll. Den passar perfekt för distributionsscenariot för 10 kV ringnätverk och har även en 20-års underhållsfri egenskap, vilket avsevärt minskar de senare underhållskostnaderna och gör det lättare för köpare att använda.

Ultrakompakt design som minskar fotavtrycket med 30 %: Designen har optimerats för att göra skåpet så kompakt som möjligt genom att anta en nätverksstruktur av boxtyp med fast ring. Volymen är 30 % mindre än den för det vanliga XGN66 ringnätverksskåpet. Strukturen är kompakt utan att ge avkall på prestanda. Även i ett utrymmesbegränsat, ultralitet distributionsrum kan det enkelt placeras utan behov av en modifiering av distributionsrummet, vilket avsevärt sparar golvyta och löser kärnproblemet att "inte ha tillräckligt med utrymme" för vanliga ringnätsskåp.

Ringnätverksspecifik struktur, stabil strömförsörjning utan avbrott: Med hjälp av en professionell ringnätverksstruktur passar den perfekt till 10kV ringnätverksdistributionssystemet. Det kan uppnå dubbelriktad strömförsörjning. När en krets misslyckas kan den automatiskt byta till en annan krets, vilket effektivt undviker strömavbrott och säkerställer normal strömförsörjning i scenarier som bostadsområden och små fabriker. Den är särskilt lämplig för småskaliga scenarier med grundläggande krav på strömkontinuitet.

Högt kostnadseffektivt val, kostnaden direkt reducerad med 50%: Jämfört med KYN28 kopplingsskåpet, är priset direkt reducerat med 50%. Den eliminerar redundanta funktioner och fokuserar på kärnkraven för distribution av små ringnätverk. Utan att spendera en stor summa pengar på komplex utrustning, kan den få en stabil och pålitlig distributionslösning för ringnät till en lägre kostnad, vilket avsevärt minskar upphandlingsbudgeten och förbättrar projektets kostnadseffektivitet.

Professionell kvalitetsgaranti

Junray Electrical, som en professionell tillverkare, leverantör och fabrik i Kina, har varit djupt engagerad i forskning och produktion av distributionsutrustning i många år. Den följer strikt internationella och inhemska standarder som IEC 62271-200 och GB/T 3906. Varje XGN15-12 gasisolerad ringhuvudställverk har genomgått strikta spänningsuthållighets- och isoleringstester, vilket säkerställer hög kvalitet. Vi antar standardiserad enhetsdesign, och skåpet är exakt tillverkat av högkvalitativa stålplåtar. Den har hög mekanisk hållfasthet, med en skyddsnivå på IP3X, vilket effektivt kan förhindra att damm kommer in och skydda de interna högspänningskomponenterna. Den är utrustad med mekaniska fem-förebyggande spärranordningar för att förhindra felaktig användning och säkerställa säkerheten för underhållspersonal. Den interna användningen av prefabricerade silikongummiisolerade kabelanslutningar gör installationen bekväm, och under underhåll kan de snabbt demonteras och återställas, ytterligare anpassas till användningskraven i småskaliga scenarier.

Universell scenanpassning

XGN15-12 gasisolerade ringhuvudställverk är allmänt kompatibelt med olika ultrasmå 10kV ringnätverksdistributionsscenarier, exakt matchar effektbehoven i olika scenarier utan behov av ytterligare modifieringar och kan tas i bruk direkt.

För distributionsscenarier för bostadsområden är den kompatibel med de ultrasmå distributionsrummen i bostadsområden för distribution av 10 kV ringnät, med liten storlek och utan beläggning, vilket säkerställer stabil elförsörjning för invånarna;

För små fabriker är det kompatibelt med 10kV-ringnätverksdistribution för små fabriker, med stabila belastningar och låga felfrekvenser, vilket uppfyller fabrikens effektbehov för produktion, samtidigt som det sparar utrymmet i distributionsrummet;

För små transformatorstationer är den kompatibel med de ultrasmå strömförsörjningskraven för små 10kV transformatorstationer, med stabil ringnätsströmförsörjning och reducerade drift- och underhållskostnader;

För små infrastrukturprojektscenarier är det kompatibelt med 10kV ringnätsdistribution för små infrastrukturprojekt, med bekväm installation, hållbar och långvarig, vilket säkerställer smidiga framsteg för infrastrukturprojekt.

Angående oss

Junray Electrical har ett komplett FoU-, produktions- och kvalitetskontrollsystem. Kärnkomponenterna är valda från högkvalitativa varumärken. Varje XGN15-12 gasisolerad ringhuvudställverk genomgår strikta tester innan de lämnar fabriken, vilket säkerställer att prestandan uppfyller standarderna och smidigt kan klara projektets acceptans. Denna produkt är speciellt anpassad för ultrasmå scenarier, med en mindre storlek och högre kostnadseffektivitet. Den är mer lämplig för ultrasmå distributionsrum jämfört med liknande produkter. Vi tillhandahåller omfattande vägledning före försäljning och underhållstjänster efter försäljning. Vi kan erbjuda personliga anpassningsförslag baserat på de faktiska behoven i kundens scenario, och även ge professionell installations- och idrifttagningsvägledning, vilket gör köpprocessen mer bekymmersfri och användningen mer betryggande, och hjälper kunderna att minska kostnaderna och förbättra distributionseffektiviteten.

Omedelbart köp

För de ultrasmå 10kV ringnätverksscenarierna löser valet av rätt utrustning inte bara problemet med att "inte ha tillräckligt med utrymme", utan sparar också kostnader och säkerställer stabil strömförsörjning. Att välja Junray Electrical garanterar kvalitet, erbjuder mer överkomliga priser och ger mer exakt kompatibilitet, perfekt åtgärdar smärtpunkterna hos vanliga ringnätsskåp som är stora i storlek och har höga kostnader. Tveka inte. Kontakta oss omedelbart för att säkra detta toppval för kraftdistributionsutrustning för ultrasmå ringnät. Detta kommer att möjliggöra en stabil, säker och effektiv ringnätsströmförsörjning i ett ultralitet kraftrum, vilket avsevärt minskar inköps- och driftkostnaderna!

Kommersiellt projekt i Dhaka, Bangladesh

Projektöversikt

·Projektnamn: Power Distribution Project för ett kommersiellt center i Dhaka

·Plats: Dhaka, Bangladesh

· Slutdatum: februari 2026

·Projektskala: 10kV distributionsstation för ett kommersiellt centrum; total kapacitet på 8000kVA

Produkter som används

·Modell: XGN15-12 Ring Main Unit (RMU)

·Antal: 12 enheter

· Konfiguration: Högkvalitativa inhemska komponenter; CE-certifierad

·Certifiering: CE-certifierad

·Specialkrav: Lämplig för miljöer med hög temperatur och hög luftfuktighet; korrosionsbeständig

Lösning

Dhaka, Bangladesh, upplever ett tropiskt klimat som kännetecknas av höga temperaturer och luftfuktighet, och kunden hade en begränsad budget. Vi tillhandahåller en anpassad XGN15-12-lösning:

1. Anpassning till tropiska miljöer

· Kapslingar har en korrosionsbeständig pulverlackerad finish med ett tvåskiktssystem för att motstå hög värme och fuktighet.

·Alla inre metallkomponenter är galvaniserade för att förhindra rost och korrosion.

· Utrustad med anti-kondensvärmare och temperaturkontrollerade fläktar för att förhindra kondens i den fuktiga miljön.

·Alla komponenter har en bred temperaturklassad för att säkerställa tillförlitlig drift under hög värme.

2. Kostnadseffektiv lösning

·Använder högkvalitativa inhemska märkeskomponenter, erbjuder pålitlig prestanda till ett konkurrenskraftigt pris.

· Priser mer än 60 % lägre än europeiska varumärken, vilket avsevärt minskar projektkostnaderna.

·CE-certifierad, uppfyller internationella standarder och säkerställer kvalitet.

· Har mogen teknologi med en beprövad meritlista för global tillämpning.

3. Servicesupport

· Omfattande teknisk dokumentation tillhandahålls på engelska.

·Fjärrstyrd teknisk support och idrifttagningsvägledning tillgänglig.

·Engelskspråkig driftutbildning tillhandahålls.

·Vanliga reservdelar medföljer försändelsen för bekvämt utbyte på plats.

Kundfeedback

"Klimatet i Dhaka är väldigt varmt och fuktigt, så vi var oroliga för ställverkets hållbarhet. Junrays XGN15-12 RMU har varit igång i 3 månader nu, och de fungerar perfekt — ingen överhettning, inga korrosionsproblem. Priset är också mycket konkurrenskraftigt, mycket lägre än europeiska märken men med CE-certifiering och teknisk support är vi också mycket hjälpsamma."

— Elektroingenjör, Bangladesh Commercial Real Estate Company

Översikt över renoveringsprojekt

Detta projekt omfattar konstruktionen av ett nytt 10kV kraftdistributionssystem för ett stadsrenoveringsprojekt som omfattar höga bostadshus, kommersiella enheter på gatunivå, ett underjordiskt garage och stödjande offentliga anläggningar; den betjänar en tät stadsbostadsbelastning. Området försörjdes tidigare av åldrande luftledningar i en radiell konfiguration med en enda källa, vilket resulterade i dålig tillförlitlighet, höga felfrekvenser och brist på felväxlingsmöjligheter – vilket inte motsvarar moderna standarder för strömförsörjning i bostäder.

Projektet innebär att bygga en ny fristående högspänningsdistributionsstation som använder XGN15-12 fast typ SF6 ringhuvudenheter (RMU). Detta etablerar en "hand-i-hand" (slinga) strömförsörjningsstruktur, som möjliggör backup med dubbla källor, sektionsisolering, lastfördelning och terminalskydd, och uppfyller därmed kraven på hög tillförlitlighet, underhållsfri drift och kompakt utrustningsdesign.

Problem före renovering

Låg leveranstillförlitlighet: Försörjning med en källa via åldrande ledningar innebar att alla ledningsfel eller underhåll krävde en total strömavbrott, vilket ledde till frekventa klagomål från boende.

Åldrande utrustning och säkerhetsrisker: Äldre ställverk led av försämring av isoleringen och dåliga ljusbågsläckande egenskaper, vilket gjorde det benäget att snubbla och dielektriskt haveri under åskväder.

Avsaknad av loopbackup-kapacitet: Avsaknad av funktioner för växling av strömkälla innebar att systemet inte kunde uppfylla acceptansstandarder för tvåkällsförsörjning i nya bostadsområden.

Stort fotavtryck och komplex drift och drift: Traditionella fasta högspänningsskåp var skrymmande och komplexa, vilket resulterade i höga anläggningskostnader och en stor daglig underhållsbelastning.

Oexakt skydd: Brist på dedikerade kombinationsenheter för säkringsbelastningsbrytare förhindrade snabb isolering av transformatorkortslutning eller överbelastningsfel.

Utrustningskonfigurationsplan

I enlighet med designstandarder för distributionsnätverk för bostäder och konstruktionsbestämmelser är högspänningstransformatorstationen utrustad med XGN15-12 10kV SF6 RMU. En standard "två-in, fyra-ut" slingnätverkskonfiguration används för att underlätta slingförsörjning med två källor, sektionskoppling och skydd av transformatorterminaler. Viktiga utrustningsspecifikationer

Modell: XGN15-12 Indoor AC High-Voltage SF6 Ring Main Unit (RMU)

Märkspänning: 12kV (kompatibel med 10kV distributionsnätverk)

Märkström: 630A

Kortslutningsbrytare: Lastbrytare + säkringskombinationsenhet; möjliggör snabb rensning av transformatorkortslutningsfel

Kärnstruktur: SF6 treläges lastbrytare (stäng, öppen, mark); stabil isoleringsförmåga

Skåpsegenskaper: Kompakt struktur, litet fotavtryck, underhållsfritt, utmärkt tätningsprestanda

Driftläge: Manuella och elektriska alternativ; utrustad med live-line indikering, felindikering och "Five-Prevention" förregling

Användningslägen: Ring huvudströmförsörjning, terminalströmförsörjning, dubbelkälla reservströmförsörjning

Konstruktion och applikationshöjdpunkter

Kompakt storlek sparar anläggningskostnader: Mindre volym och mer kompakt layout jämfört med KYN28 metallbeklädda ställverk; lämplig för små distributionsrum i bostadskomplex, vilket avsevärt minskar investeringar i civil infrastruktur.

Stabil och pålitlig SF6-isolering: Helt förseglad gasisolerad design; opåverkad av externt damm, fukt eller kondens; lämplig för källare och slutna fördelningsrum.

Hög feltolerans för ringhuvudmatning: "Hand-in-hand" ringkretskonfiguration; tillåter isolering av alla felaktiga ledningssektioner medan den andra sektionen behåller strömmen, vilket möjliggör omkoppling utan serviceavbrott.

Riktad skyddskombination: Lastbrytare + strömbegränsande säkringskombination; speciellt utformad för att skydda transformatorstationer av boxtyp och transformatorer för bostadsdistribution; säkerställer snabb felrensning och exakt drift.

Omfattande "Five-Prevention" säkerhetsfunktioner: Mekanisk förregling förhindrar olyckor såsom stängning under belastning, jordning under spänning eller obehörigt intrång i fack.

Operativ prestanda

Avsevärt förbättrad strömförsörjningstillförlitlighet: Ringhuvudbackup med dubbla källor möjliggör linjeunderhåll och enpunktsfelisolering utan storskaliga avbrott; regional strömförsörjning tillförlitlighet uppfyller State Grid acceptansstandarder.

Stabil drift utan fel: Helt isolerad SF6-gasstruktur eliminerar fel orsakade av krypning, överslag eller fukt; inga snubbelincidenter eller isoleringsfel under hela året.

Snabb och exakt felsökning: Omedelbar rensning av distributionstransformatorkortslutningar och överbelastningar; skyddar effektivt nedströms transformatorer och lågspänningsutrustning. Avsevärt reducerad drift- och underhållsbelastning: Utrustningen har en underhållsfri design, vilket eliminerar behovet av frekventa inspektioner eller gaspåfyllning, vilket gör den idealisk för långvarig obevakad drift i distributionsstationer för bostäder.

Framgångsrikt färdigställande och acceptans: Överensstämmer helt med designstandarder för kraftdistribution i urbana bostäder, såväl som krav på ring-main-strömförsörjning och dubbeleffekts automatisk överföring.

Sammanfattning av ärendet

XGN15-12-ringhuvudenheten (RMU) är det mest använda, kostnadseffektiva högspänningsställverket för bostads-, kommersiella och kommunala renoveringsprojekt, såväl som för integration med transformatorstationer av boxtyp och stadsdistributionsnät. Jämfört med metallklädda utdragbara ställverk (KYN-serien) erbjuder det fördelar som lägre kostnader, kompakt fotavtryck, underhållsfri drift och lämplighet för ring-main-nätverkskonfigurationer. Den är mycket lämplig för 10kV terminaldistribution, ring-main-sektionsfördelning och kraftdistributionsprojekt i bostads- och kommersiella områden, vilket gör den till det föredragna valet för standardiserad stadsdistributionsnätverk.
