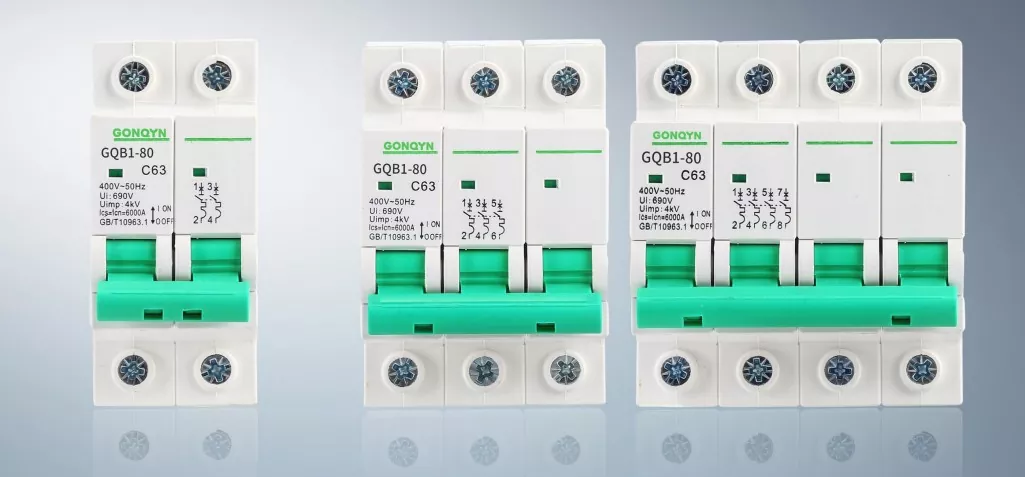

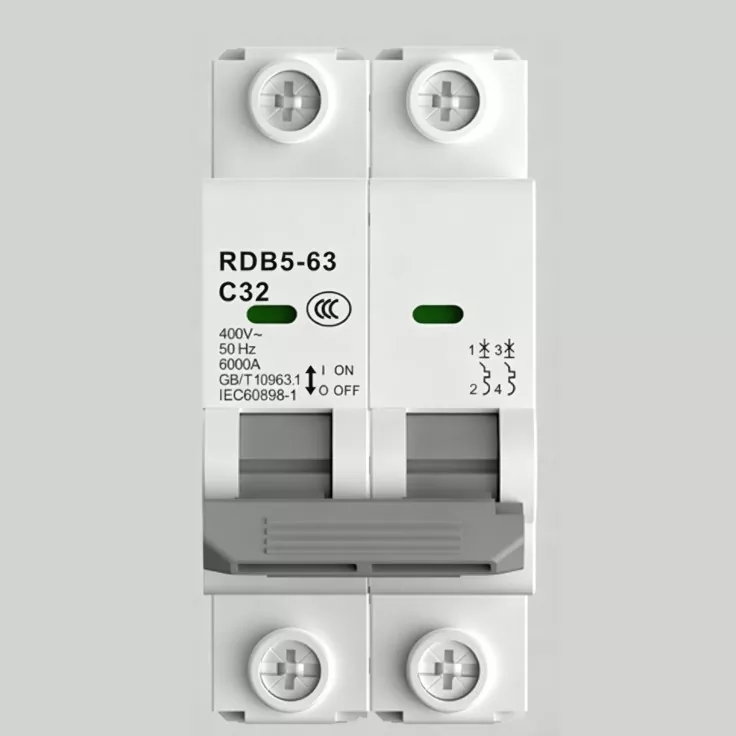

Miniatyr strömbrytare

Använder du fortfarande den gammaldags knivbrytaren? När en krets kortsluts eller är överbelastad kan den inte kopplas bort automatiskt och kan bara hjälplöst titta på när ledningarna blir varma, isoleringen smälter och till och med orsakar brand. I ändarna av hem, kontor eller fabriker är detta "oskyddade" tillstånd en enorm säkerhetsrisk.

Junray Electricals dvärgbrytare är speciellt utformad för att lösa detta problem. Den ersätter den traditionella knivomkopplaren och fungerar som kretsens "smarta vaktpost". När den väl upptäcker en onormal ström (som överbelastning eller kortslutning), kommer den automatiskt att lösas ut på extremt kort tid, vilket stänger av strömförsörjningen. Detta skyddar inte bara dyr elektrisk utrustning utan förhindrar också utbrändhet i kretsen och olyckor med elektriska stötar, och bygger en solid försvarslinje för din och din familjs säkerhet.

Exakt skydd och ultrakompakt design

Kärnkonkurrenskraften hos Miniature Breaker ligger i dess exakta utlösningsegenskaper och modulära design:

Dubbel skyddsmekanism: Inbyggd termisk utlösning och magnetiska utlösningskomponenter. Den termiska utlösningen är ansvarig för att hantera långvariga överbelastningar för att förhindra överhettning av ledningen; den magnetiska utlösningen är ansvarig för att hantera momentana kortslutningar och snabbt avbryta felet. Kombinationen av de två säkerställer en omfattande linjesäkerhet.

Ultrakompakt, sparar utrymme: Designad speciellt för terminalströmdistribution, den är mycket liten i storlek. Den kan enkelt installeras i vanliga PZ30-distributionslådor och tar väldigt lite utrymme, vilket gör att du kan ordna fler kretsar i den begränsade distributionsboxen och perfekt lösa problemet med trångt utrymme.

Mycket kostnadseffektivt: Jämfört med dyra brytare av plastskal är priset på den lilla strömbrytaren mycket fördelaktigt. För terminalledningsskydd ger den precis rätt prestanda, vilket gör att du kan erhålla säkerhetsskydd av industrikvalitet utan att spendera en stor summa pengar, vilket avsevärt minskar projektkostnaderna.

Junray Electricals kvalitetssäkring

Som en professionell tillverkare med gedigen teknisk expertis följer Junray Electrical strikt de nationella standarderna för små strömbrytare i sin produktion. Vår fabrik är utrustad med avancerade automatiserade monteringslinjer och testlaboratorier, vilket säkerställer att varje produkt tål rigorösa tester.

Denna miniatyrbrytare har en pålitlig manövermekanism, med distinkta öppnings- och stängningskänsla. Den har en extremt låg felfrekvens. Varje strömbrytare genomgår strikta felsökning, öppnings- och stängningstest och skyddsegenskaper innan de lämnar fabriken, vilket säkerställer dess stabilitet och tillförlitlighet även under en brytkapacitet på 6kA till 10kA. Oavsett om det är frekvent drift eller plötsliga fel kan den hantera dem lugnt och ge dig en varaktig säkerhetsgaranti.

Tekniska specifikationer

Tillämpliga scenarier

Hushållsströmfördelning: Skydd för belysning och uttagskretsar för att förhindra att hushållsapparater överhettas.

Kontor/gemenskap: Kretsar för luftkonditioneringsapparater och kontorsutrustning för att säkerställa daglig elförsörjning.

Fabriksterminaler: Skydd för liten utrustning och styrkretsar för att stabilisera produktionen.

Fallstudie om renovering

I. Projektöversikt

Detta projekt omfattar elsäkerhetsuppgradering och renovering av bostäder och butiker på gatunivå i ett äldre bostadskomplex. Omfattningen omfattar eldistributionssystem för terminaler, inklusive ingångsdistribution för bostäder, gemensam korridorbelysning, butiksuttagskretsar, luftkonditioneringsströmkretsar och nödbelysningskretsar. De befintliga terminalomkopplarna förlitade sig starkt på föråldrade knivbrytare och undermåliga, generiska miniatyrbrytare (MCB). Frågor omfattade slumpmässigt val av modell, felaktiga utlösningskurvor, misslyckande att lösa ut under överbelastningar eller kortslutningar, frekventa olägenheter och brandrisker orsakade av felaktiga ledningar. Otillåtna ledningsändringar och överbelastningar var vanliga; under högsommaranvändning inträffade ofta incidenter som överhettning av kablar, mjukad isolering och uttagsbränder, vilket utgjorde allvarliga risker för elektriska stötar och elektriska bränder och inte uppfyllde elsäkerhetsnormerna för civila byggnader.

För att standardisera skyddet för terminaldistribution, eliminera elektriska brandrisker och garantera användarsäkerheten ersattes alla befintliga enheter med kompatibla miniatyrbrytare (MCBs) av standardkvalitet. Exakt val baserat på specifika kretstyper – belysning, uttag och ström – implementerades för att säkerställa noggrant överbelastnings- och kortslutningsskydd, och därmed helt standardiserade terminalens strömfördelningssäkerhetssystem.

II. Pre-Renovation Issues

Fel på generiska brytare och ofta vägran att lösa ut: Undermåliga, föråldrade strömbrytare klarade inte prestandastandarder för magnetisk och termisk utlösning; de snubblade inte under kortslutningar eller kraftiga överbelastningar, vilket ledde direkt till brända ledningar och bränder.

Slumpmässigt val och avsaknad av kretsseparering: Belysning, uttag och luftkonditioneringsapparater delade samma strömbrytare utan separat skydd; ett fel i en enda krets orsakade ett totalt strömavbrott för hela enheten, vilket gjorde felsökningen svår.

Felaktiga utlösningskurvor och frekvent störande utlösning: Standard "Typ B"-kurvor användes för kraftbelastningar; motorns startströmmar orsakade frekventa störande utlösningar, vilket störde normal strömförbrukning.

Strömbrytarens åldrande, överhettning och dålig kontakt: Oxiderade kontakter och lösa anslutningar i gamla strömbrytare orsakade överdriven temperaturökning under långvarig fulllastdrift, vilket resulterade i förkolning av fördelarlådans hölje och starka lukter.

Brist på graderat skydd och låga säkerhetsnivåer: Frånvaron av exakt terminal MCB-skydd innebar att fel direkt påverkade uppströmsströmställare, vilket lätt orsakade "sympatisk utlösning" (utlösning av uppströms brytare) och storskaliga strömavbrott.

III. Utrustningskonfigurationsplan

I enlighet med standarder för terminalströmfördelning och de specifika belastningsegenskaperna för belysning, eluttag och strömutrustning, använder detta projekt standardiserade miniatyrbrytare (MCB). Dessa är exakt matchade med utlösningskurvor av B- och C-typ för att uppnå ett förfinat, skiktat skydd på terminalnivå.

Kärnutrustningsspecifikationer

Enhetstyp: Miniature Circuit Breaker (MCB) – Standard för bostäder och kommersiella applikationer

Märkspänning: AC 220V/380V; kompatibel med alla lågspänningsanslutningskretsar

Aktuella klassificeringar: Exakt konfigurerade alternativ (10A, 16A, 20A, 25A, 32A, 63A)

Utlösningskurvor: Typ B (belysning/resistiva belastningar); Typ C (uttag, luftkonditioneringsapparater och induktiv strömbelastning)

Skyddsmekanism: Dubbelskyddsstruktur med termisk utlösning för överbelastning och elektromagnetisk utlösning för kortslutningsskydd

Strukturella egenskaper: Kompakt storlek, modulär DIN-skena montering, känslig brottprestanda och flamskyddande hölje

Kretskonfiguration: Separata kretsar för belysning, allmänna uttag, luftkonditioneringsapparater och högeffektsutrustning

Nivåplacering: terminalskydd i sista steget för att förhindra utbränning av kablar och utrustning, såväl som elektriska bränder

IV. Konstruktion och applikationshöjdpunkter

Exakt kretsskydd och felisolering: Oberoende kretsskydd för belysning, uttag och strömutrustning säkerställer att ett fel i en krets bara löser ut den specifika brytaren utan att påverka strömförsörjningen till resten av lokalerna, vilket underlättar felsökning och underhåll.

Belastningsanpassade kurvor förhindrar störande utlösning och misslyckande att lösa ut: brytare av typ B för belysning erbjuder högt störningsmotstånd, medan brytare av typ C för strömbelastningar motstår startstötar; detta löser på ett effektivt sätt vanliga problem som frekventa störande snubbel eller misslyckande att snubbla under fel.

Dubbel utlösningsmekanism för känsligt, pålitligt skydd: Termisk utlösning ger fördröjt skydd mot milda överbelastningar, medan elektromagnetisk utlösning ger omedelbart skydd mot plötsliga kortslutningar, vilket effektivt hanterar olika felscenarier.

Flamskyddad och explosionssäker för hög säkerhet: Högkvalitativt flamskyddande hölje och interna ljusbågssläckningsgaller förhindrar flammor eller explosioner vid kortslutningsfel, vilket eliminerar risken för brand i fördelningsboxen.

Modulär installation för enkel O&M: Standard DIN-skena design säkerställer snygg layout och tydlig märkning, vilket gör framtida underhåll, systemutbyggnad och komponentbyte extremt bekvämt. V. Driftsresultat efter eftermontering

Fullständig eliminering av elektriska brandrisker: Exakt utlösning som svar på överbelastningar och kortslutningar förhindrar överhettning, utbränd isolering och uttagsbränder.

Avsevärt förbättrad kraftstabilitet: Optimerad belastningsmatchning säkerställer att inga störningar snubblar, överhettade strömbrytare eller ljusbågar orsakade av lösa anslutningar.

Exakt felisolering: Fel i en enda krets utlöser strömavbrott endast för den kretsen, vilket säkerställer oavbruten strömförsörjning till andra och avsevärt förbättrar användarupplevelsen.

Standardiserad terminalströmfördelning: Tydligt hierarkiskt skydd (uppströms/nedströms) förhindrar icke-selektiv utlösning eller utebliven utlösning, vilket helt uppfyller lågspänningsklassade skyddsstandarder.

Framgångsrik elsäkerhetsacceptans: Rationell kretssegmentering, lämpligt val av utrustning och känsliga skyddsmekanismer säkerställde ett framgångsrikt slutförande av uppgraderingen av det elektriska systemet för det äldre bostadskomplexet.

VI. Sammanfattning av ärendet

Miniatyrkretsbrytare (MCB) är de mest kritiska, mest använda och grundläggande skyddsanordningarna vid terminaländen av lågspänningskraftdistributionssystem. De är speciellt utformade för att skydda belysning, uttag och små strömkretsar i bostäder, kommersiella och industriella miljöer. Jämförande distinktion: MCB (terminalskydd) → MCCB (grenskydd) → ACB (huvudinkommande linjeskydd). Med sin kompakta storlek, känsliga respons och granulära kretskontroll fungerar MCB:er som den sista försvarslinjen för att förhindra elektriska bränder på terminalnivå och säkerställa personlig säkerhet; de är en väsentlig standardkomponent i alla civila och industriella kraftdistributionsprojekt.

Varför välja Junray Electrical?

Att välja Junray Electrical är inte bara att välja en leverantör; det är att välja en pålitlig säkerhetspartner. Vi har ett professionellt team på 50 personer, inklusive 5 heltidsanställda offertingenjörer, som kan ge dig snabba och exakta kundanpassade tjänster.

Vi lovar att erbjuda global snabb respons 7×24 timmar. Om du letar efter en dvärgbrytare som kan skydda anslutningsledningar och uppfylla säkerhetsstandarder, tveka inte längre. Kontakta oss omedelbart för att få kostnadsfri teknisk konsultation och offerter, och låt Junray Electrical bygga ett säkert, stabilt och effektivt eldistributionssystem åt dig.

FAQ

Fråga: Vilka är skillnaderna mellan dvärgbrytare och strömbrytare i plasthus?

Svar: De största skillnaderna ligger i storlek och tillämpningsscenarier. Dvärgbrytaren är mindre till storleken och lämpar sig för installation på fördelarlådans skenor. Den används främst för att skydda terminalledningar (som hushållsbelysning och uttag), och är billigare i pris. Medan strömbrytaren i plasthölje är större i storlek och används främst för att skydda huvudledningar. För terminalskydd är användningen av en dvärgbrytare det mest ekonomiska och rimliga valet.

Fråga: Kan denna brytare anpassas?

Svar: Ja, det kan det. Vi kan anpassa märkströmmen (6A - 63A), brytkapaciteten (6kA - 10kA) och polnumret (1P - 4P) enligt dina specifika krav, för att perfekt möta dina behov av skydd av terminalledningar.

Fråga: Är det komplicerat att installera den här strömbrytaren?

Svar: Vi antar en standardiserad rälsinstallationsdesign. Sätt bara in den i distributionsboxens standardskena och anslut de inkommande och utgående ledningarna. Inga komplexa verktyg behövs, vilket avsevärt förkortar byggtiden.
