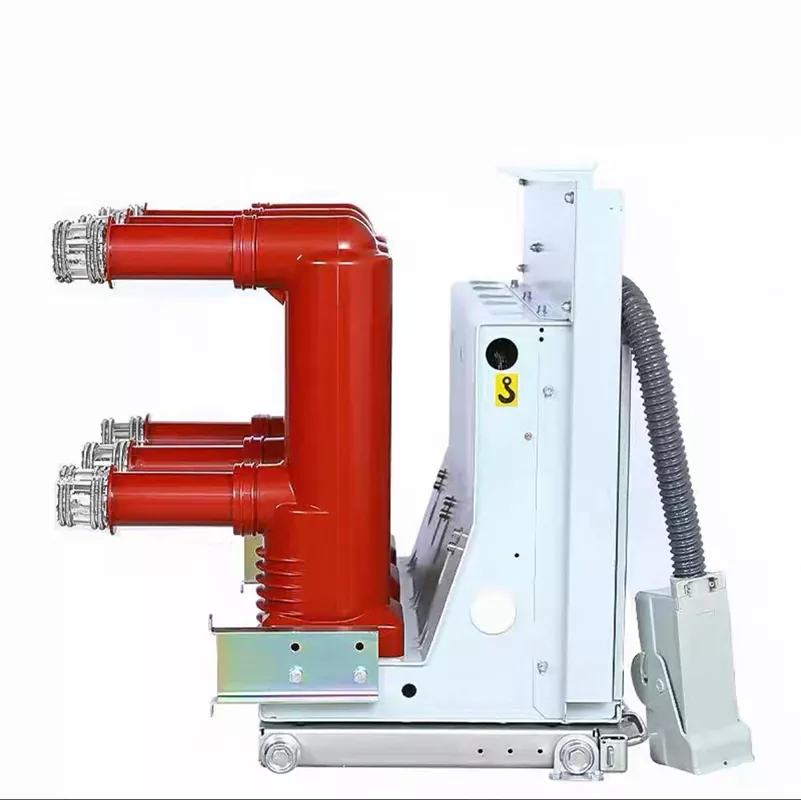

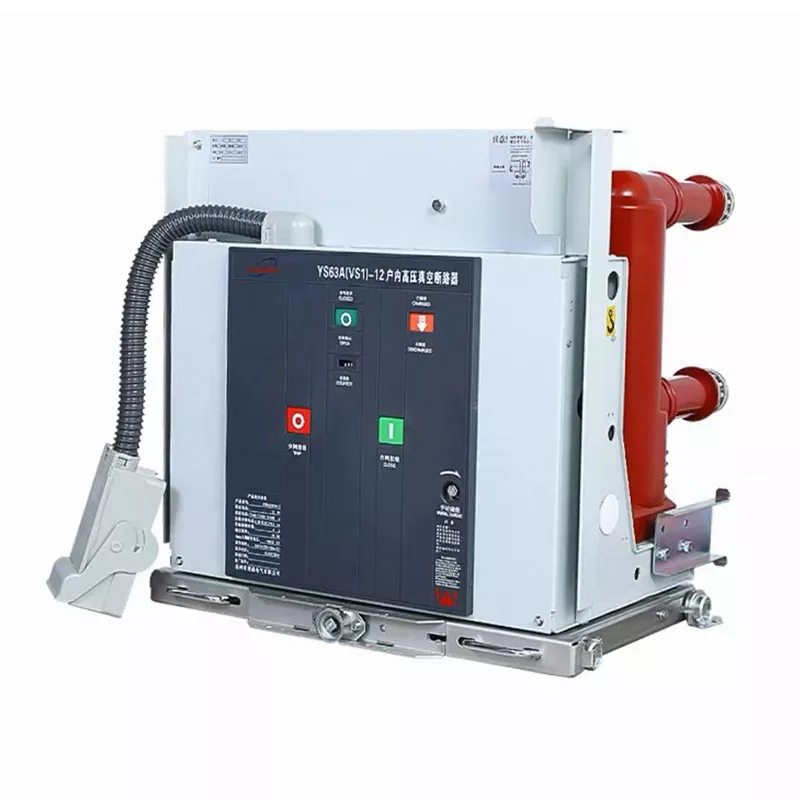

VS1 Vakuumbrytare

Är du orolig för att i händelse av en kortslutning på en högspänningsledning kommer strömbrytaren, på grund av sin otillräckliga ljusbågsläckningsförmåga, inte att kunna bryta strömmen, vilket resulterar i att transformatorn brinner eller till och med en explosion? I en 10kV högspänningsmiljö är ljusbågsenergin enorm. Traditionella oljebrytare eller vanliga strömbrytare klarar inte längre av de stränga säkerhetskraven för moderna elnät. VS1 Vacuum Circuit Breaker från Junray Electrical har utformats speciellt för att ta itu med denna centrala smärtpunkt. Vi använder vakuum som ljusbågssläckningsmedium och utnyttjar dess extremt höga isoleringsstyrka och ljusbågssläckningsförmåga för att snabbt släcka ljusbågen vid nollgenomgångspunkten för strömmen. Det betyder att oavsett hur allvarligt kortslutningsfelet på ledningen är, kan det på ett tillförlitligt sätt stänga av strömförsörjningen, förhindra expansion av felet och helt eliminera dina farhågor om högspänningsbrytningskapaciteten.

Vakuumbågsavbrott och exakt skydd

Kärnkonkurrenskraften hos VS1 Vakuumbrytare ligger i dess avancerade bågavbrottskammardesign och pålitliga fjädermanövermekanism:

Utmärkt avbrottskapacitet: Genom att använda en dedikerad vakuumbågeavbrottskammare har kontaktorn lågt kontaktmotstånd och kort ljusbågstid. Jämfört med äldre utrustning kan den avbryta större kortslutningsströmmar (upp till 40kA), perfekt anpassad till de hårda förhållandena på 10kV högspänningsledningar, vilket säkerställer att den fortfarande kan "bryta och släckas" vid extrema fel.

Dubbel skyddsmekanism: Utrustad med exakta överbelastnings- och kortslutningsskyddsfunktioner. När en avvikelse i linjeströmmen upptäcks, i samband med reläskyddsanordningen, kan den automatiskt och snabbt koppla bort kretsen, vilket effektivt skyddar dyr högspänningsutrustning som transformatorer och kablar och förhindrar permanenta skador på grund av överström.

Standardiserad kompatibilitet: Kompakt i storlek, den kan installeras perfekt på fordonet, inte bara sparar det interna utrymmet i kopplingsskåpet, utan gör också underhåll och reparation extremt bekvämt, med drift möjlig genom att helt enkelt trycka in eller dra ut.

Junray Electricals kvalitetssäkring

Som en professionell tillverkare med djup teknisk expertis följer Junray Electrical strikt de nationella standarderna för VS1 vakuumbrytare under produktionen. Vår fabrik är utrustad med avancerade vakuumgjutnings- och monteringslinjer, vilket säkerställer att varje strömbrytare uppfyller industriella standarder.

Denna VS1 vakuumkretsbrytare har en mycket pålitlig fjäderlagrad manövermekanism, med skarpa och exakta öppnings- och stängningsåtgärder, lång mekanisk livslängd och extremt låg felfrekvens. Varje strömbrytare genomgår strikt påslagsfelsökning, spänningstester för spänningsmotstånd, slingresistanstester och mekaniska egenskaper innan de lämnar fabriken, vilket säkerställer stabil drift vid märkströmmar från 630A till 3150A, vilket ger dig långvarigt högspänningssäkerhetsskydd.

Tekniska specifikationer

Tillämpliga scenarier:

Industriell kraftdistribution: 10kV inkommande och utgående skåp för fabriker, skyddar stora motorer och transformatorer.

Kommersiella byggnader: Högspänningsströmmottagande skåp för höghus och kontorsbyggnader.

Transformatorstationer: Kärnskyddskomponenter i olika 10kV inomhustransformatorstationer.

En enda lösning

Att välja Junray Electrical är inte bara att välja en leverantör, utan att välja en pålitlig partner för högspänningssäkerhet. Vi har ett professionellt team på 50 personer, inklusive 5 heltidsanställda offertingenjörer, som kan ge dig snabba och exakta kundanpassade tjänster.

Vi lovar att erbjuda 7×24-timmars global snabb respons. Om du letar efter en produkt som passar perfekt till KYN28-skåpet, har stark brottkapacitet och är pålitlig, tveka inte längre. Kontakta oss omedelbart för att få kostnadsfri teknisk konsultation och offerter, och låt Junray Electrical bygga ett säkert, stabilt och effektivt eldistributionssystem åt dig.

Retrofit projektöversikt

I. Projektsammanfattning

Detta projekt omfattar uppgradering och eftermontering av 10kV högspänningsställverk vid en industriparks 110kV transformatorstation. De befintliga 10kV-matarpanelerna var utrustade med föråldrade, tidig modell vakuumbrytare som hade varit i drift under lång tid och led av åldrande av mekaniska mekanismer. Problem på plats inkluderade ofta utbrändhet av stängningsspolen, mekanismstopp, energilagringsfel och misslyckande att fungera under fel. När kortslutningsfel uppstod misslyckades omkopplarna att omedelbart åtgärda felet, vilket gjorde att skyddsanordningar uppströms löste ut (sympatisk utlösning). Detta resulterade i omfattande strömavbrott över hela området, vilket allvarligt påverkade den kontinuerliga anläggningsproduktionen och tillförlitligheten hos distributionsnätverkets strömförsörjning. De föråldrade omkopplarna uppvisade försämrade ljusbågssläckningsförmåga och mekaniska egenskaper som inte uppfyllde standarderna, och kunde inte uppfylla nuvarande driftskrav för frekvent omkoppling och snabb felrensning i distributionsnätet.

För att i grunden lösa risker förknippade med funktionsfel i ställverk, funktionsfel och mekaniska defekter, och för att förbättra förmågan att åtgärda kortslutningsfel, ersätts alla åldrande strömbrytare i transformatorstationen med VS1 högspänningsvakuumbrytare inomhus. Dessa fungerar som kärnskyddsbrytare för 10kV-distributionssystemet, hanterar lastomkoppling samt snabb rensning av överbelastnings- och kortslutningsfel.

II. Problem före eftermontering

Frekvent utbränning av stängningsspolen och mekanismstopp: På grund av felaktig omkoppling av hjälpomkopplare och mekaniska gränsavvikelser, kunde kretsen inte kopplas bort omedelbart efter att stängningsoperationen slutförts. Detta gjorde att spolen förblev strömsatt och överhettad, vilket ledde till utbrändhet och frekventa stängningsfel.

Fel på energilagringsmekanismen och oförmåga att utföra upprepade operationer: Åldrande eller blockering av energilagringsmikrobrytaren och kontakterosion förhindrade automatisk energilagring efter att stängningsfjädern släppt. Detta begränsade enheten till enstaka operationer och klarade inte återförslutningskraven.

Underlåtenhet att fungera under kortslutningsfel, vilket orsakar sympatisk utlösning: Försämrad ljusbågssläckningsprestanda och otillräckliga öppningshastigheter förhindrade snabb felrensning under kortslutningar i ledningen. Detta utlöste uppströmsbrytare att fungera, vilket utökade omfattningen av strömavbrottet.

Åldring och överhettning av tulpankontakter: Utmattning och glödgning av de rörliga kontaktfjädrarna resulterade i otillräcklig klämkraft. Långvarig drift ledde till ökat kontaktmotstånd, vilket orsakade kontaktöverhettning och risk för partiell urladdning under toppbelastningsperioder. Hög O&M-arbetsbelastning och låga testresultat: Åldrande ställverk uppvisar mekaniska egenskaper som överskrider gränserna och försämrad isolering; årliga förebyggande tester visar konsekvent att flera parametrar inte uppfyller standarderna, vilket gör det omöjligt att helt eliminera dolda faror.

III. Utrustningskonfigurationsplan

I enlighet med 10kV högspänningsdistributionsstandarder och driftförhållanden för transformatorstationen innebär projektet att alla enheter ersätts med VS1 fasta/utdragbara vakuumbrytare. Dessa enheter använder vakuumbågssläckning och fjädermanövrerade mekanismer, och erbjuder fördelar som hög driftshastighet, lång mekanisk livslängd, grundlig ljusbågssläckning och underhållsfri drift, och fungerar som kärnskyddsutrustning för 10kV-distributionsledningarna.

Kärnutrustningsspecifikationer

Modell: VS1/1250A-25kA inomhus högspänningsvakuumbrytare

Märkspänning: 12kV (lämplig för 10kV mellanspänningsdistributionssystem)

Märkström: 1250A (uppfyller strömförande krav för tunga anläggningsbelastningar)

Kortslutningsbrytström: 25kA (kan snabbt åtgärda allvarliga fas-till-fas- och fas-till-jord-kortslutningsfel)

Bågsläckningsmedium: Högvakuumbrytare (inga fria gaser, ingen risk för förbränning eller explosion)

Driftsmekanism: Integrerad fjäderenergilagringsmekanism (stabila öppnings-/stängningshastigheter och utmärkta mekaniska egenskaper)

Skyddsfunktioner: Kan bryta belastningsström, överbelastningsström och kortslutningsström; besitter genuin felbrytande förmåga

Tillhörande testning: Verifiering efter utbyte inkluderar testning av mekaniska egenskaper, tester av isoleringshållfasthet, slingresistanskontroller och fullständig validering av öppnings-/stängningstider.

IV. Konstruktion och applikationshöjdpunkter

Vakuumbågsläckning – säker och riskfri: Förlitar sig på en högvakuummiljö för bågsläckning; innehåller ingen olja eller SF6-gas och utgör ingen risk för förbränning eller explosion. Bågsläckningshastigheten överstiger vida den för äldre lågoljebrytare, vilket säkerställer ren och noggrann felrensning.

Stabil mekanism – eliminerar utbrändhet i spolen: Optimerad hjälpströmbrytarlogik och mekaniska begränsare säkerställer att kretsen bryts i det ögonblick som stängningsoperationen slutförs, vilket helt löser det vanliga problemet med spolutbränning orsakad av långvarig strömtillförsel.

Automatisk energilagring – Stöder återstängning: Högprecisionsenergilagringsmikrobrytare säkerställer känslig och pålitlig drift; automatisk energilagring efter stängning uppfyller kraven för återförslutning av nät och frekventa driftscenarier. Utmärkt kontaktprestanda och kontrollerbar temperaturökning: Tulpankontaktens klämstruktur är optimerad för att säkerställa stabil kontaktmotstånd; det finns ingen överhettning eller partiell urladdning under långvarig fulllastdrift.

Underhållsfri med en ultralång livslängd: Vakuumbrytaren erbjuder stabil tätning och minimalt mekaniskt slitage, vilket eliminerar behovet av periodisk gaspåfyllning eller oljebyten, vilket avsevärt minskar drift- och underhållskostnaderna.

V. Driftsresultat efter eftermontering

Fullständig eliminering av problem med funktionsfel och felfunktion: Öppnings- och stängningsoperationer är skarpa och avgörande, och alla mekaniska karakteristiska parametrar uppfyller standarder; det finns inga problem med mekanismstopp eller energilagringsfel.

Förebyggande av uppströms utlösning och inneslutning av felomfattning: Kortslutningsfel åtgärdas exakt och snabbt; den lokala switchen fungerar tillförlitligt utan att utlösa uppströmsbrytare, vilket avsevärt förbättrar strömförsörjningens tillförlitlighet.

Ingen överhettning av utrustning och stabil isolering: Kretsresistansen är inom gränserna och kontaktkvaliteten är utmärkt; ingen överhettning eller onormalt urladdningsljud förekommer under toppbelastningsperioder under hela året.

Pålitlig återförslutningsfunktion: Automatisk återförslutning återställer strömmen efter övergående fel, vilket effektivt minimerar avbrottslängden för användarna.

Framgångsrik testning och acceptans: Alla tester – inklusive mekaniska egenskaper, isolering, motstå spänning och strömförande kapacitet – uppfyller standarder; utrustningen klarade kraftverkets förebyggande tester och inspektioner av standardiseringsacceptans.

VI. Sammanfattning av ärendet

VS1-vakuumbrytaren fungerar som kärnskyddsbrytare för 10kV-ställverk och är den primära enheten i distributionsnätverk som kan avbryta kortslutningsfel. Nyckelskillnad: Medan FLN36-lastbrytaren endast kan skapa och bryta belastningsströmmar – utan förmåga till kortslutningsavbrott – kan VS1-vakuumbrytaren bryta kortslutning, överbelastning och belastningsströmmar, vilket ger genuint skydd. Med fördelar som vakuumbågssläckning, mekanismstabilitet, underhållsfri drift, lång livslängd och hög säkerhet och tillförlitlighet, är det för närvarande det mest använda och standardiserade högspänningsställverket för industri- och gruvanläggningar, bostadskomplex och transformatorstationer.

FAQ

Fråga: I vilka skåptyper kan denna VS1 Vakuumbrytare användas?

Svar: Den är huvudsakligen designad för KYN28 AC Metal-Enclosed Switchgear, och den kan även vara kompatibel med XGN2 och andra fasta högspänningsskåp. Dess standardiserade storlek och installationshål säkerställer perfekt kompatibilitet med vanliga skåptyper.

Fråga: Kräver vakuumbrytaren underhåll?

Svar: Vakuumbrytaren är underhållsfri. Den är förseglad i en isolerande cylinder och påverkas inte av externt damm eller fukt. Endast regelbundna kontroller av mekaniska egenskaper och slingresistanstester krävs, vilket avsevärt minskar underhållsarbetet.

Fråga: Är det möjligt att anpassa märkström och brytförmåga?

Svar: Ja, det är möjligt. Vi kan anpassa olika strömnivåer såsom 630A, 1250A, 1600A, 2000A, 2500A, 3150A och olika brytkapaciteter såsom 20kA, 25kA, 31,5kA, 40kA enligt dina projektkrav, för att säkerställa en exakt matchning av dina systemparametrar.
