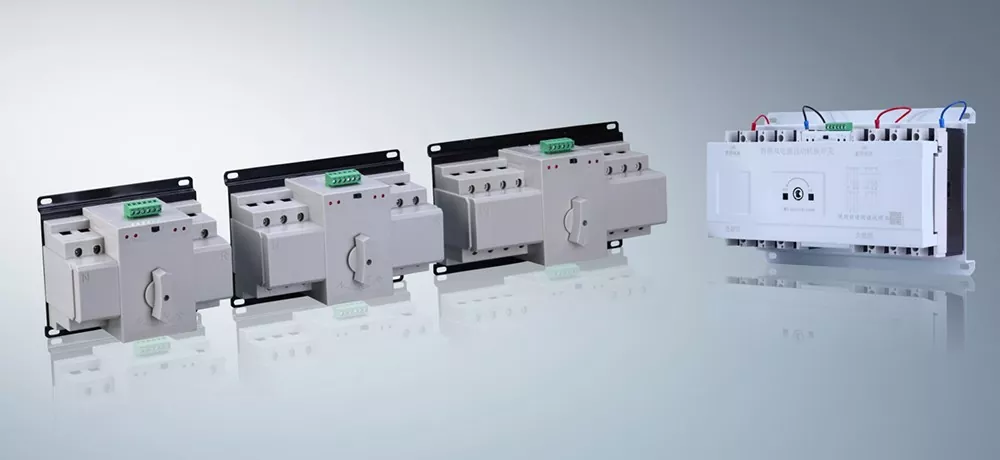

ATS Dual Power Automatic Transfer Switch-CB

Junray Electrical ATS Dual Power Automatic Transfer Switch-CB är en kostnadseffektiv automatisk växlingslösning designad för sekundära belastningar som nödbelysning, brandavgassystem och allmän reservkraft i kommersiella byggnader, bostadskomplex och små fabriker. Till skillnad från PC-klass överföringsomkopplare som använder dyra isolatorer utan inbyggt skydd, använder denna CB-klasslösning standardbrytare kombinerat med en intelligent styrenhet, vilket ger både överbelastnings-/kortslutningsskydd och automatisk kraftöverföringsfunktion. Märkström sträcker sig från 32A till 800A med 3P/4P-konfigurationer, med mekanisk och elektrisk dubbel förregling för att förhindra parallell anslutning av strömkällor.

Säg adjö till höga kostnader och strömavbrott

Även om växlingsprestanda på PC-nivå är utmärkt, är priset högt, vilket är ett avsevärt slöseri för icke-kärnbelastningar; och i händelse av ett strömavbrott kommer verksamheten och livet att stå stilla med en strömförsörjning. ATS Dual Power Automatic Transfer Switch-CB från Junray Electrical överger den dyra isoleringsbrytarstrukturen och antar en mogen och ekonomisk strömbrytarkombinationslösning. Detta innebär att du inte behöver betala en hög premie för att få tillförlitlig dubbeleffekts automatisk växlingsfunktion. Den balanserar perfekt kostnad och prestanda, vilket gör att vanliga användare har råd med "no-power-loss"-garantin och löser helt motsättningen mellan begränsad budget och behovet av strömförsörjning.

Låg kostnad, hög tillförlitlighet

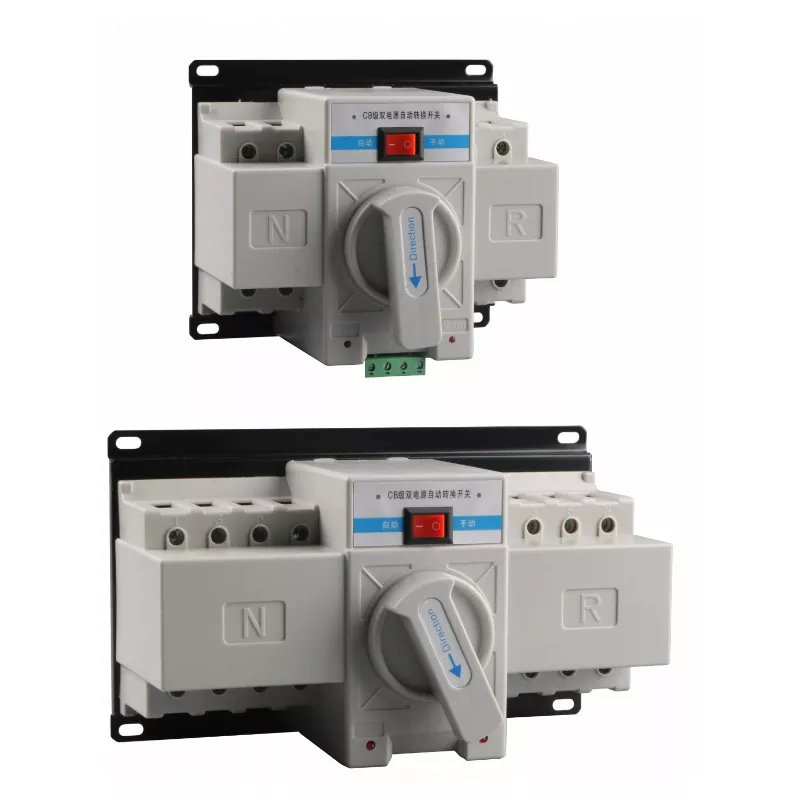

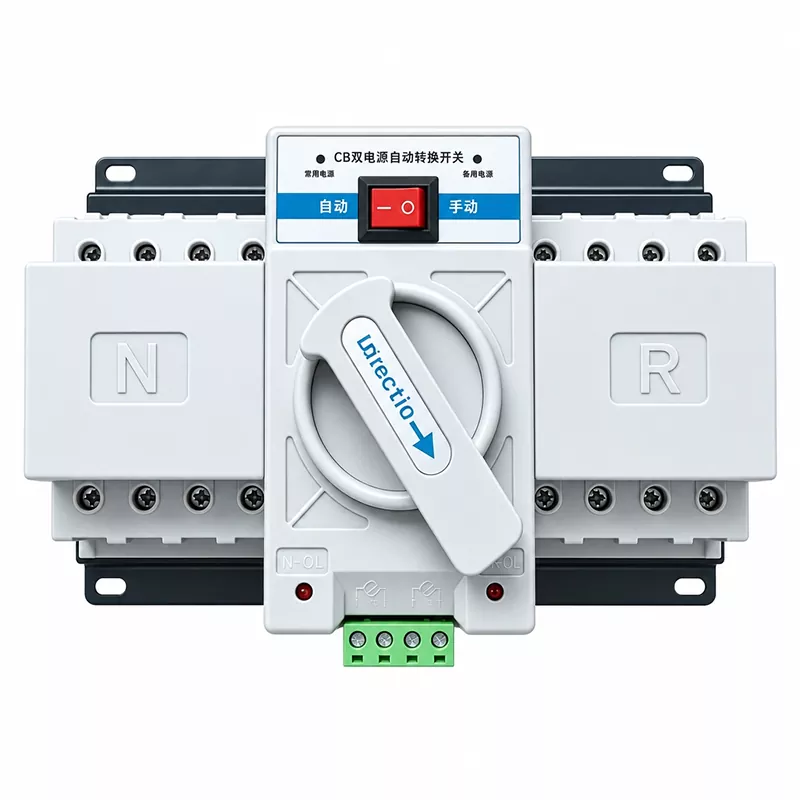

Kärnkonkurrenskraften hos ATS Dual Power Automatic Transfer Switch-CB ligger i dess unika "kretsbrytare + styrenhet" strukturell design:

Hög kostnadseffektivitet: Jämfört med produkter på PC-nivå använder CB-nivålösningen standardiserade, plastinkapslade strömbrytare som ställdon, vilket avsevärt minskar tillverkningskostnaderna. För vanliga laster som inte kräver omkoppling på millisekundnivå (som belysning, uttag och vanlig ström) är detta det mest kostnadseffektiva valet.

Dubbla skyddsfunktioner: Detta är en stor höjdpunkt som skiljer den från PC-nivå. Eftersom strömbrytaren används som huvudströmbrytare kommer den med överbelastnings- och kortslutningsskyddsfunktioner. Oavsett om det är huvudströmförsörjningen eller reservströmförsörjningen, så snart en onormal ström uppstår i ledningen, kommer strömbrytaren automatiskt att lösa ut för att bryta felet, vilket förhindrar nätutbränning och skador på utrustningen, vilket motsvarar att ge båda strömkällorna en "skottsäker kostym".

Automatisk sömlös övervakning: Med en intern intelligent styrenhet övervakar den nätspänningen i realtid. När nätströmmen är avstängd, fas saknas eller spänningen är onormal, kan den automatiskt starta omkopplingsmekanismen för att överföra belastningen till reservströmförsörjningen, vilket säkerställer oavbruten strömförsörjning. Även om kopplingstiden är något längre än för PC-nivå, uppfyller den fullt ut behoven i de flesta civila och kommersiella scenarier.

Professionell tillverkning

Som en professionell tillverkare med gedigen teknisk expertis följer Junray Electrical strikt de nationella standarderna för automatiska överföringsväxlar på CB-nivå i sin produktion. Vår fabrik är utrustad med en mogen kretsbrytare monteringslinje och en intelligent kontrollplattform för testning, vilket säkerställer att varje produkt är robust och hållbar.

Denna ATS Dual Power Automatic Transfer Switch-CB har tillförlitliga mekaniska och elektriska förreglingar för dubbelt skydd, vilket förhindrar kortslutning orsakad av samtidig anslutning av de två strömkällorna. Varje switch genomgår strikt startfelsökning, logiktestning och test av skyddsegenskaper innan de lämnar fabriken, vilket säkerställer stabil drift inom ett brett strömintervall från 32A till 800A, och ger dig en pålitlig kraftväxlingstjänst under lång tid.

Tekniska specifikationer

Tillämpliga scenarier

Butikskraftdistribution: Närbutiker, restauranger etc. som kräver dubbel strömförsörjning men har begränsad budget.

Små bostadsområden: Belysning för bostadshus, fastighetsförvaltning mm för sekundärlaster.

Små fabriker: Extra strömförsörjning för icke-kritiska produktionslinjer.

Små solcellssystem: Nätanslutning för elnät och solceller.

Våra certifieringar

Junray Electrical är en certifierad tillverkare med ett omfattande kvalitetssäkringssystem. Våra nyckelcertifieringar inkluderar:

ISO 9001 – Certifiering av internationellt kvalitetsledningssystem, som säkerställer konsekvent produktkvalitet och kontinuerliga förbättringar.

CE – Överensstämmelse med europeiska hälso-, säkerhets- och miljöskyddsstandarder, vilket gör att våra produkter kan komma in på EU-marknaden.

CCC – China Compulsory Certification, obligatorisk för elektriska produkter som säljs på den kinesiska marknaden.

CQC – China Quality Certification, som visar överensstämmelse med nationella standarder för elektrisk säkerhet och prestanda.

CNAS – China National Accreditation Service för bedömning av överensstämmelse, validering av våra interna test- och kalibreringsmöjligheter.

Alla ATS Dual Power Automatic Transfer Switchar är tillverkade och testade i enlighet med tillämpliga standarder för dessa certifieringar, vilket säkerställer pålitlig prestanda, jämn kvalitet och smidig projektacceptans.

Garanti och kundsupport

Standardgaranti: 24 månader från idrifttagningsdatum.

Utökad garanti: Valfri utökad garanti upp till 60 månader tillgänglig på begäran.

Teknisk support: 7×24 timmar global snabb respons. Vårt team tillhandahåller teknisk distansvägledning under installation och driftsättning och svarar på alla tekniska förfrågningar inom 24 timmar.

Reservdelar: Vanliga reservdelar finns tillgängliga för snabb leverans för att minimera utrustningens stilleståndstid.

Retrofit projektöversikt

I. Projektets bakgrund

Detta projekt involverar ombyggnad av lågspänningskraftdistribution av ett urbant kommersiellt komplex. Byggnaden rymmer kritiska belastningar på nivå 2, inklusive butiker, offentlig belysning, brandavgassystem, nödutrymningssystem och lågspänningsutrustningsrum. Det ursprungliga distributionssystemet förlitade sig på en enda kraftmatning utan en reservkraftöverföringsmekanism. Följaktligen resulterade nätunderhåll, ledningsfel eller tillfälliga spänningsfall i totala strömförluster över sektionen, vilket orsakade plötsliga utrustningsavstängningar, fel i brandnödsystem, hissar fastnar och avbrott i övervakningsregistreringen. Dessa problem utgjorde betydande brandsäkerhetsrisker och uppfyllde inte standarder för nödströmförsörjning för kommersiella byggnader.

För att säkerställa oavbruten strömförsörjning för brandsäkerhet och offentliga nödlaster, installeras CB-klass Automatic Transfer Switches (ATS) i alla nödfördelningslådor och brandelskåp. Dessa enheter använder en konfiguration med dubbla brytare för att möjliggöra automatisk växling mellan huvud- och reservkraftkällor, vilket säkerställer sömlös överföring under avbrott och överensstämmelse med brandsäkerhetsacceptans och kommersiella driftstandarder.

II. Problem före eftermontering

Enskild strömkälla utan redundans; strömavbrott leder till omedelbar avstängning: Brist på reservkraftskoppling innebar att nätfluktuationer eller linjefel orsakade omedelbar strömavbrott till nödbelysning, rökutblåsningsfläktar och övervakningssystem.

Icke-kompatibla brandsäkerhetssystem: Brandfläktar och nödbelysning saknade automatisk reservkraft, bröt mot "Code for Fire Protection Power Supply in Buildings" och misslyckades med att klara brandsäkerhetsinspektioner.

Hög risk och långsam hastighet för manuell växling: Frånvaron av automatiska överföringsanordningar krävde manuell växling under avbrott; Långsamma svarstider gjorde det omöjligt att effektivt hantera plötsliga strömavbrott.

Kortvariga spänningsfluktuationer orsakade utrustningskrascher: Nätspänningsfall och tillfälliga avbrott ledde till omstarter av lågspänningsutrustning, dataförlust och frekventa fel på kommersiell utrustning.

Brist på överbelastnings- och kortslutningsskydd; dålig säkerhet: Traditionella överföringsenheter utförde omkoppling utan skydd, misslyckades med att automatiskt isolera felaktiga kretsar och skapade en risk för kaskadresor.

III. Utrustningskonfigurationsplan

Baserat på strömförsörjningsegenskaperna för det kommersiella komplexets nivå 2-laster, brandsäkerhetsbestämmelser och budgetöverväganden, har CB-klass automatiska överföringsbrytare valts ut för hela projektet. Dessa enheter har en konfiguration som kombinerar två dvärgbrytare med mekanisk och elektrisk förregling, vilket ger både skydd och kopplingsmöjligheter som är lämpliga för brandavgassystem, nödbelysning och allmän reservkraftbelastning.

Viktiga utrustningsspecifikationer

Modell: CB-klass Automatisk överföringsbrytare (ATS) (strömbrytarbaserad ATS)

Märkspänning: AC 380V/220V (lågspänningssystem)

Märkström: 63A–125A (Lämplig för nödström och belysningsbelastningar över byggnadsgolv)

Struktur: Dubbelkretsbrytarkonfiguration med inbyggt överbelastnings- och kortslutningsskydd

Växlingsläge: Kan konfigureras för "Auto-transfer/Auto-restore" eller "Auto-transfer/Non-auto-restore"

Förregling: Mekanisk forcerad förregling plus elektrisk förregling (förhindrar parallell kortslutning av de två strömkällorna)

Omkopplingstid: 0,5–2 sekunder (uppfyller avbrottsfria krav för standard nödbelastningar)

Kompatibla belastningar: Brandsäkerhetsbelastningar av grad II, nödbelysning, avgasutrustning, strömförsörjning till köpcentret och lågspännings-/ELV-system

IV. Konstruktion och applikationshöjdpunkter

Integrerat kretsbrytarskydd (hög säkerhet): Den främsta fördelen med CB-klass ATS är dess integrerade MCB-skydd, med automatisk utlösning för överbelastning och kortslutning; det skyddar mot fel före byte, vilket förhindrar felutbredning.

Dubbla mekaniska och elektriska förreglingar (eliminerar parallella risker): Säkerställer att de två strömkällorna aldrig kan stängas samtidigt, vilket strukturellt eliminerar risken för parallella kortslutningsolyckor.

Kostnadseffektiv (lämplig för belastningar av grad II): Lägre kostnad och enklare underhåll jämfört med integrerade ATS-enheter i PC-klass; idealisk för nödlaster av grad II i gallerior, kommersiella byggnader och fabriker.

Automatisk spänningsdetektering och intelligent omkoppling: Upptäcker automatiskt spänningsbortfall, underspänning eller fasförlust i nätaggregatet; växlar snabbt till backupkällan och återställer automatiskt anslutningen när huvudströmmen återgår – vilket möjliggör helt obevakad drift.

Universell installation och enkel eftermontering: Modulär skåpinstallation kräver inga ändringar av huvudkretsens struktur, vilket gör den lämplig för eftermontering av äldre skåp eller för att lägga till nödkraftsdistributionssystem.

V. Driftsprestanda efter eftermontering

Automatisk växling under strömavbrott (noll avbrott för nödbelastningar): Nödbelysning, rökutblåsningsfläktar och övervakningssystem fortsätter att fungera utan strömavbrott eller systemavstängning under nätflimmer eller underhållsrelaterade avbrott.

Automatiskt felskydd (förhindrar spridning): I händelse av kortslutning eller överbelastning av en grenkrets löser strömbrytaren först ut för att ge skydd, vilket säkerställer att uppströmsströmförsörjningen och andra kretsar förblir opåverkade. Fullständigt kompatibel med brandsäkerhetsacceptansstandarder: Logiken för brandsäkerhetsbackupströmförsörjningen är omfattande och omkopplingsmekanismen är pålitlig, vilket säkerställer framgångsrik genomgång av den specialiserade acceptansinspektionen för brandsäkerhetselektriska system.

Stabil drift med noll felaktiga operationer eller underlåtenhet att agera: Exakt omkoppling inträffade under flera nätfluktuations- och strömavbrottstester, utan tillfällen av felaktig omkoppling, mekanisk störning eller överhettningsfel.

Låga driftskostnader och hög kostnadseffektivitet: Har en enkel struktur, låg felfrekvens och universell kompatibilitet med delar, vilket avsevärt minskar långsiktiga underhålls- och utbyteskostnader.

VI. Sammanfattning av ärendet

CB-klass dubbelströmöverföringsutrustning är standardvalet för sekundära nödbelastningar, allmänna brandsäkerhetsbelastningar och reservkraftdistribution i kommersiella byggnader och köpcentra. Den består av två strömbrytare och har inbyggt skydd, förmågan att avbryta felströmmar och hög kostnadsprestanda; den skiljer sig från PC-klassad utrustning (som är en integrerad enhet utan inbyggt skydd, erbjuder snabbare omkoppling och används för primära belastningar). Genom att balansera säkerhet och kostnadseffektivitet är utrustning av CB-klass det mest använda och pålitliga valet för acceptansinspektioner vid nödkraftsdistribution av byggnader, eftermontering av åldrande system och uppgraderingar av brandsäkerhetssystem.

FAQ

F: Vad är den största skillnaden mellan CB-nivå och PC-nivå dubbla nätaggregat?

S: Den största skillnaden ligger i skyddsfunktionerna och priset. CB-nivå (som denna produkt) består av brytare och kommer med överbelastnings- och kortslutningsskydd. Det är billigare och lämpar sig för allmänna laster; PC-nivå består av frånskiljare och har inte kortslutningsskydd (kräver en extern säkring); den har en snabbare växlingshastighet och är dyrare, lämplig för kärnbelastningar. För de flesta vanliga scenarier är CB-nivå det mest kostnadseffektiva valet.

F: Kan den här strömbrytaren installeras i ett vanligt distributionsskåp?

S: ATS Dual Power Automatic Transfer Switch-CB antar en standardiserad strukturell design, med en kompakt storlek och liten utrymmesuppsättning. Den kan enkelt installeras i standardfördelningslådor eller styrskåp, och installationsmetoden liknar den för en vanlig strömbrytare, vilket är mycket bekvämt.

F: Stöds anpassad ström och polantal?

A: Ja. Vi kan anpassa strömnivåer som sträcker sig från 32A till 800A enligt dina projektkrav, såväl som polkonfigurationer av 3P eller 4P, för att perfekt möta dina behov av dubbelströmbrytare.

Varför välja Junray Electrical?

Genom att välja Junray Electrical drar du nytta av ett professionellt team på 50 personer, inklusive 5 dedikerade offertingenjörer, som kan erbjuda dig snabba och exakta kundanpassade tjänster. Vi garanterar en global snabb respons på 7×24 timmar. Om du letar efter en ekonomisk, självskyddande och pålitlig ATS Dual Power Automatic Transfer Switch-CB, tveka inte längre. Kontakta oss omedelbart för att få kostnadsfri teknisk konsultation och offerter, och låt Junray Electrical bygga ett säkert, ekonomiskt och effektivt eldistributionssystem åt dig.
