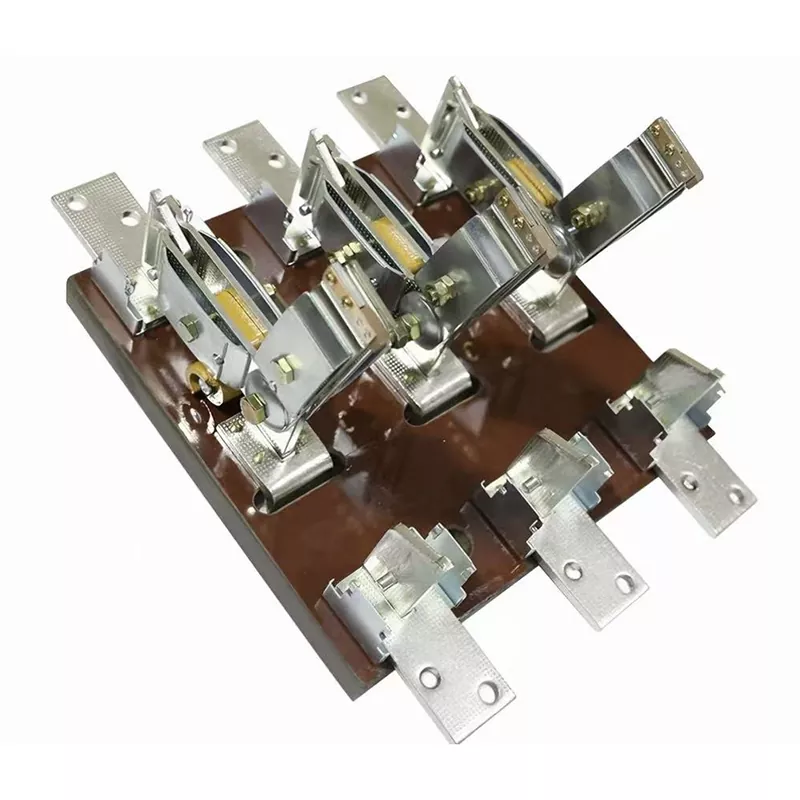

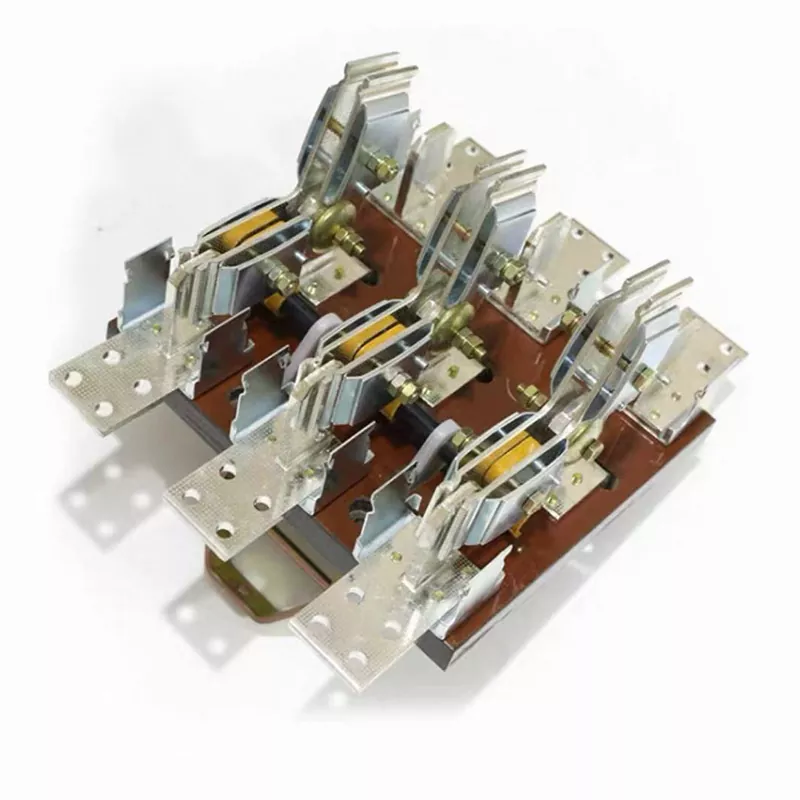

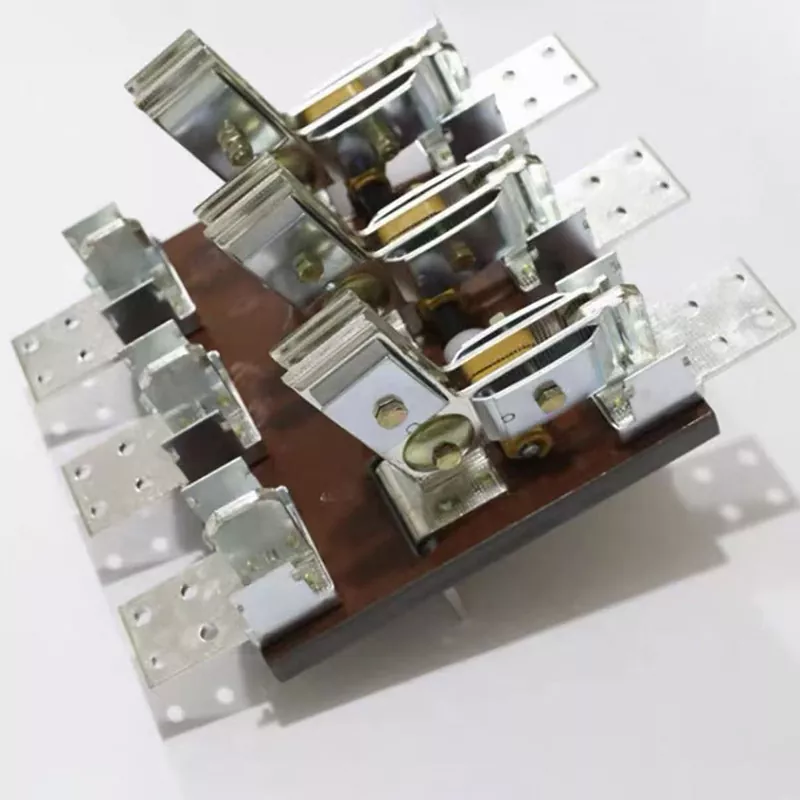

Lågspänningsknivbrytare

Har du svårt att välja en switch för högströmslågspänningskretsar? Att använda strömbrytare är för kostsamt, och för kretsar som sällan isoleras en gång om året är de komplexa elektroniska utlösningsanordningarna faktiskt potentiella felrisker; Vid användning av gammaldags knivbrytare utan bågskyddsskydd är det strängt förbjudet att arbeta under belastning. När ett fel har begåtts inträffar en kortslutningsolycka med ljusbåge.

Junray Electricals lågspänningsknivswitch har gjort viktiga uppgraderingar baserade på den traditionella knivomkopplaren - och lagt till ett dedikerat ljusbågsskydd. Denna förbättring gör att den har förmågan att avbryta normala belastningsströmmar, vilket helt ändrar begränsningen för vanliga knivomkopplare som bara kan "isolera utan belastning". Det ger dig säkerheten för strömbrytare när du behöver bryta högströmskretsar, samtidigt som den behåller den låga kostnaden och den intuitiva brytpunkten för knivbrytare, vilket perfekt löser motsättningen mellan "att använda ett för stort verktyg för ett litet jobb" och "operativa risker".

Superhög strömkapacitet och synlig brytpunkt

Kärnkonkurrenskraften hos Low Voltage Knife Switch ligger i dess kraftfulla strömförande kapacitet och intuitiva mekaniska struktur:

4000A superhög strömkapacitet: Detta är ett område som vanliga strömbrytare i plasthus inte kan nå. Vår knivomkopplare har ett märkströmsområde på 100A till 4000A, vilket enkelt kan uppfylla kraven för ultrahögströms lågspänningskraftdistribution i fabriker, metallurgi, kemisk industri etc. För isolering av huvudledningar är det utan tvekan den "stora killen".

Med ljusbågssläckningslock och laddningsbar drift: Utrustad med ett specialdesignat lerbågssläckningslock, med hjälp av gallerbågssläckningsprincipen, kan den snabbt kyla och släcka ljusbågen som genereras under öppningen. Detta innebär att du säkert kan öppna och stänga normala belastningsströmmar utan att oroa dig för ljusbågsskador på kontakterna, vilket avsevärt förbättrar säkerheten och användarvänligheten.

Minimal struktur, noll felfrekvens: Genom att överge komplexa fjädrar, vevstakar och elektroniska komponenter, antar den den renaste mekaniska spakstrukturen. Denna "hantelliknande" design ger en extremt låg felfrekvens, nästan inget underhåll krävs, och är särskilt lämplig för isoleringsscenarier installerade i skåp som endast används en gång med några års mellanrum, för att verkligen uppnå "bara installera och oroa dig inte för det längre".

Professionell tillverkning

Som en professionell tillverkare med lång tillverkningserfarenhet följer Junray Electrical strikt de nationella standarderna för HD13 lågspänningsknivbrytare i sin produktion. Vi är väl medvetna om de stränga kraven på ledningsförmåga och isolering vid höga strömmar och kompromissar därför inte i valet av material.

De ledande komponenterna i denna lågspänningsknivswitch är gjorda av högkvalitativa kopparknivkontakter, med lågt motstånd och utmärkt ledningsförmåga. De genererar mycket lite värme vid högströmsdrift och är mycket slitstarka. Den isolerande bottenplattan är gjord av höghållfast glasfiberpressad plast, som har utmärkta isoleringsegenskaper och flamskydd, vilket säkerställer att den förblir stensäker även i tuffa industrimiljöer. Varje strömbrytare genomgår strikta tester för temperaturhöjning vid start, strömstyrka mot spänning och mekanisk livslängd innan de lämnar fabriken, vilket säkerställer att spaken är lätt och flexibel, och att kontaktpunkterna är tätt och tillförlitligt anslutna.

Tekniska specifikationer

Tillämpliga scenarier

Fabriksströmfördelning: Strömisolering och underhåll av lågspänningssidan på stora transformatorer och huvudskenor.

Högströmsfördelning: Manuell omkoppling av extremt höga strömmar inom industrier som metallurgi, galvanisering och kemiteknik.

Lantlig/tillfällig kraftdistribution: Huvudströmbrytare för lantbruksbevattningspumpstationer och tillfällig elförsörjning på byggarbetsplatser.

Underhållsisolering: Som en självklar frånkopplingspunkt säkerställer den den personliga säkerheten för underhållspersonal för kraftledningar.

FAQ

Fråga: Vilka är skillnaderna mellan denna knivomkopplare och en vanlig knivomkopplare?

Svar: Den största skillnaden ligger i ljusbågssläckningsförmågan. Vanliga knivbrytare har inget ljusbågssläckande lock och det är strängt förbjudet att dra i strömbrytaren under belastning, eftersom det kan orsaka farliga ljusbågar; vår lågspänningsknivbrytare är dock utrustad med ett speciellt lerbågssläckande lock, som möjliggör säker frånkoppling av normala lastströmmar. Driftområdet är bredare och säkerheten högre.

Fråga: Med en ström på 4000A, kommer den här omkopplaren att generera överdriven värme?

Svar: Vi har antagit högkvalitativa knivkontakter i kopparlegering. Koppar har extremt hög konduktivitet och kontaktmotståndet är mycket lågt. I kombination med en rimlig värmeavledningsdesign, även under en full belastning på 4000A, kan temperaturökningen kontrolleras inom det nationella standardintervallet, vilket säkerställer en långsiktig stabil drift.

Fråga: Är operationen svår?

Svar: Den här produkten är utrustad med en optimerad spakmanövermekanism. Genom att utnyttja hävstångsprincipen förstärks arbetsmomentet. Även för en stor strömbrytare med en kapacitet på 4000A kan föraren enkelt och utan ansträngning slutföra öppnings- och stängningsåtgärderna utan behov av ytterligare verktyg.

Junray Eltjänster

Genom att välja Junray Electrical har du fördelen av ett professionellt team på 50 personer, inklusive 5 heltidsanställda offertingenjörer, som kan ge dig snabba och exakta kundanpassade tjänster. Vi lovar att erbjuda global snabb respons 7×24 timmar. Om du letar efter en lågspänningsknivbrytare som klarar höga strömmar, är billig och säker att använda, tveka inte längre. Kontakta oss omedelbart för att få kostnadsfri teknisk konsultation och offerter, och låt Junray Electrical bygga ett ekonomiskt, säkert och effektivt eldistributionssystem åt dig.

Retrofit projektöversikt

I. Projektsammanfattning

Detta projekt omfattar uppgradering och eftermontering av lågspänningsfördelningsskåp i en verkstad för tillverkning av byggmaterial. Verkstaden är utrustad med kraftfulla och slagkraftiga laster som krossar, transportband och luftkompressorer. De ursprungliga lågspänningsfördelningsskåpen använde endast strömbrytare för inkommande och utgående kretsar, utan oberoende, synliga isoleringspunkter. Under rutinunderhåll, skåpbyte eller kabelservice, beroende på att enbart öppna strömbrytaren gjorde det omöjligt att visuellt verifiera ett fullständigt strömavbrott; detta skapade betydande säkerhetsrisker – som kvarvarande spänning eller oavsiktligt arbete på strömförande kretsar – och överensstämde inte med underhållsstandarder för elsäkerhet.

För att uppfylla obligatoriska elsäkerhetsföreskrifter som kräver en synlig frånkopplingspunkt för underhåll, installerades HD13-seriens lågspänningsknivbrytare (som fungerar som synliga isoleringsbrytare) på ingångs- och busssektionskretsarna i distributionsskåpen. Dessa fungerar som säkerhetsisoleringsbarriärer, vilket säkerställer synlig frånkoppling, säkert underhåll och tillförlitlig isolering.

II. Problem före eftermontering

Brist på synliga frånkopplingspunkter och osäkert underhåll: Interna brytarkontakter är inte synliga; öppning av brytaren garanterar inte 100 % strömavbrott, vilket innebär risker för kontaktsvetsning, kvarvarande spänning och oavsiktligt underhåll på strömförande kretsar.

Bristande överensstämmelse med standarder för elektrisk acceptans: Regler för lågspänningsdistribution kräver uttryckligen att kraftdistributionsutrustning har en synlig mekanisk frånkopplingspunkt; konfigurationer som enbart förlitar sig på strömbrytare misslyckas med att acceptera säkerhetsinspektionen.

Låg tillförlitlighet för strömavbrottsstatus: Extern inspektion kan inte upptäcka fel på strömbrytaren eller kontaktsvetsning, vilket lätt leder till felbedömning av underhållspersonal och potentiella elektriska stötar.

Låg underhållseffektivitet och hög risk: Brist på oberoende isolering innebär att lokalt underhåll kräver en total avstängning av systemet, vilket resulterar i omfattande strömavbrott och betydande produktionsförluster.

Frånvaro av skyddande isoleringsskikt: Avsaknaden av ett primärt fysiskt isoleringsskikt gör systemet sårbart för kortslutningsfel som kan orsaka omvänd nedbrytning av uppströmsströmställare, vilket indikerar en ofullständig skyddshierarki.

III. Utrustningskonfigurationsplan

I enlighet med säkerhetsstandarder för lågspänningskraftdistribution och verkstadens underhålls- och driftbehov, har HD13-serien lågspänningsbrytare av öppen typ av knivar installerats på inkommande och bussektionskretsar i varje distributionsskåp. Dessa fungerar tillsammans med strömbrytarna för att skapa en standardkonfiguration med två lager: "skydd för strömbrytare + isolering av knivbrytare." Viktiga utrustningsspecifikationer

Modell: HD13-400/31, HD13-600/31 Lågspänning 3-polig knivbrytare (med ljusbågssläckande huva)

Märkspänning: 400V lågspänningskraftdistributionssystem

Märkström: 400A–600A (matchad till verkstadens huvudkapacitet för inkommande krets)

Strukturella egenskaper: Synligt mekaniskt brott, ljusbågssläckningsanordning, isolerande bas, höghållfasta kopparkontakter

Operationell logik: Stängning aktiverar kretsen; öppning skapar en tydligt synlig frånkopplingspunkt utan restspänning

Driftläge: Strömbrytare hanterar lastomkoppling och kortslutningsskydd; knivbrytare används endast för tomgångsisolering

Säkerhetskonfiguration: Isolerat manöverhandtag, låsmekanism mot felfunktion, ljusbågsskydd (förhindrar ljusbågskortslutning)

IV. Applikationshöjdpunkter

Synligt brott garanterar absolut underhållssäkerhet: Kontakterna är helt exponerade när de öppnas; avstängningsstatus är visuellt verifierbar, vilket eliminerar risker för kvarvarande spänning eller oavsiktligt spänningsförande arbete.

Uppfyller obligatoriska nationella standarder: Uppfyller lågspänningsdistributionskravet för en "tydligt synlig frånkopplingspunkt" under underhåll; klarade säkerhetsövervakning och elektriska kompletteringsinspektioner på första försöket.

Dubbelskiktsskydd förbättrar systemets tillförlitlighet: Strömbrytaren hanterar skyddsutlösning medan knivomkopplaren ger fysisk isolering; tydlig arbetsfördelning och hierarki eliminerar riskerna för växelfel.

Ljussläckningsförmåga för tomgångsomkoppling: Utrustad med en ljusbågssläckande huva för säker öppning/stängning under tomgångsförhållanden utan ljusbågsbildning eller kontakterosion.

Enkel, underhållsfri struktur: Rent mekanisk design säkerställer låga felfrekvenser och stabil konduktivitet; ingen överhettning eller lösa anslutningar under långvarig drift.

V. Driftsresultat efter ombyggnad

Eliminering av underhållssäkerhetsrisker: Avstängningsstatus kan visuellt bekräftas före varje underhållsuppgift, vilket helt förhindrar spänningsförande underhåll och elektriska stötar; avsevärt förbättrad driftsäkerhet.

Fullständig inspektionsöverensstämmelse: åtgärdar bristen på fysisk isolering i lågspänningsdistributionssystemet; utrustningskonfigurationen är helt kompatibel, vilket säkerställer en smidig övergång i elsäkerhetsstandardiseringsinspektioner.

Exakt kontroll över omfattningen av strömavbrott: Möjliggör oberoende isolering och underhåll av ett enda skåp utan att stänga av hela samlingsskensektionen, vilket effektivt minimerar produktionsförluster. Stabil systemdrift: Kopparkontakter av hög kvalitet säkerställer utmärkt anslutning; det finns ingen överhettning, oxidation eller kontaktfel under full belastning.

Lång livslängd och låga driftskostnader: Den rent mekaniska strukturen är hållbar och pålitlig, kräver praktiskt taget inget underhåll och säkerställer noll-fel på lång sikt.

VI. Sammanfattning av ärendet

Lågspänningsknivbrytaren (HD13 isoleringsbrytare) är en viktig säkerhetsisoleringsanordning för lågspänningsfördelningsskåp, elskåp och uppgraderingar av verkstadsdistributionssystem. Det ger inte kretsskydd eller avbryter belastningsströmmar; snarare är dess kärnfunktion att tillhandahålla en synlig mekanisk frånkopplingspunkt, som fungerar som den sista försvarslinjen för säkerhet under elektriskt underhåll. Det är en obligatorisk komponent för all industriell kraftdistribution, uppgraderingar av fabriksanläggningar och standardiserade acceptansprojekt, och fungerar som ett grundläggande element för att säkerställa överensstämmelse, säkerhet och standardiserad drift och underhåll i lågspänningssystem för kraftdistribution.
