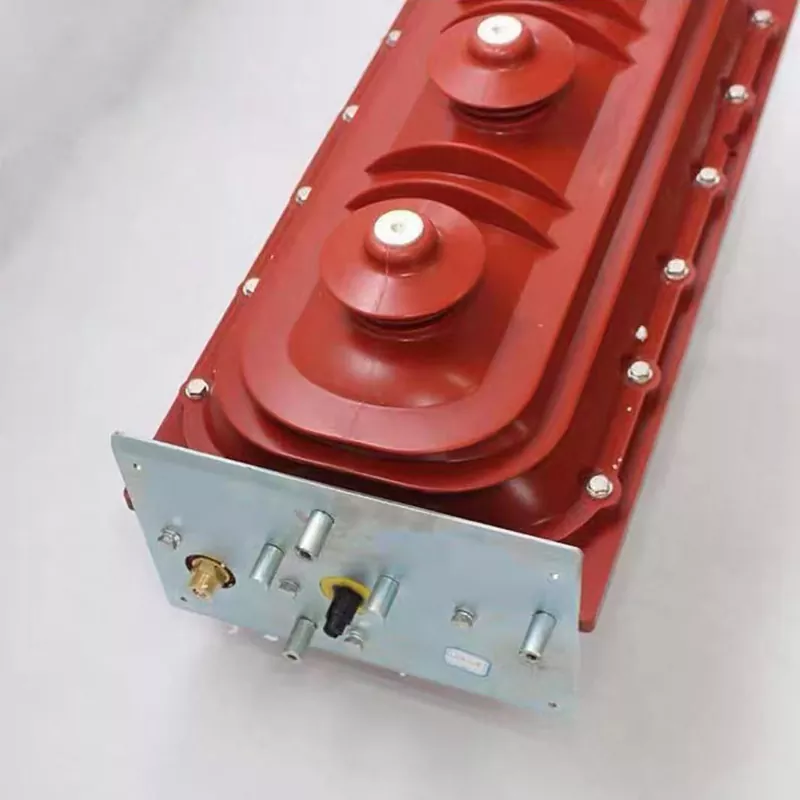

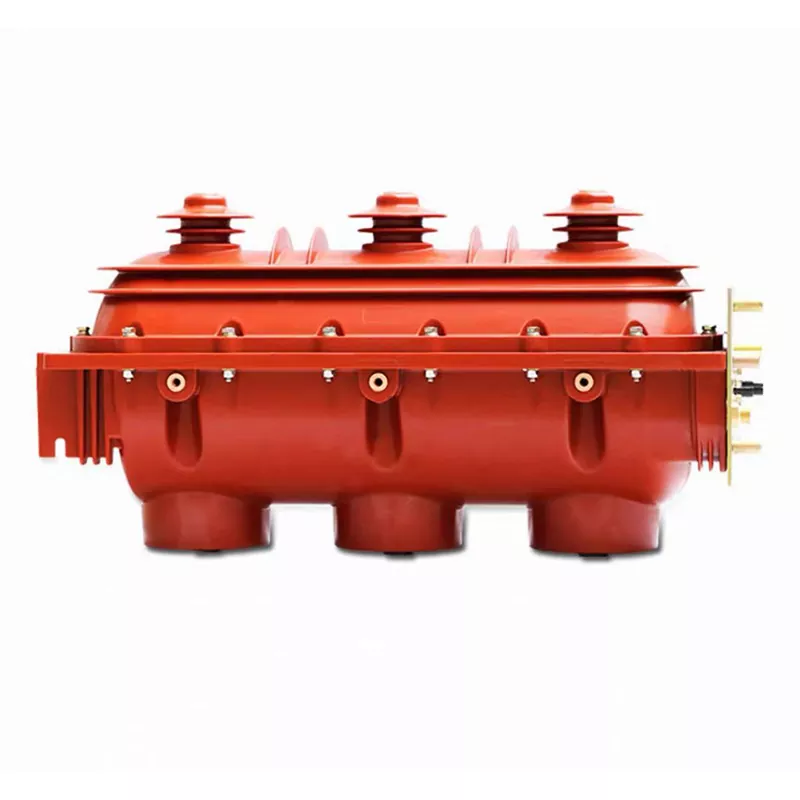

FLN36 Svavelhexafluorid Switch

Junray Electrical FLN36 Sulphur Hexafluoride Load Break Switch är en dedikerad omkopplingsenhet speciellt designad för 10 kV ringhuvudenheter (RMUs), kabelgrenboxar och stadsdistributionsnätverk. Till skillnad från strömbrytare som är designade för att avbryta kortslutningsströmmar, är denna lastbrytare optimerad för att skapa och bryta normala belastningsströmmar i ringnätverkstillämpningar, vilket ger pålitlig SF6 bågsläckande prestanda till en betydligt lägre kostnad. Med en integrerad design med tre lägen (stäng, öppen, mark), ett underhållsfritt helt tillslutet SF6-gasfack, omfattande mekanisk "Five-Prevention"-förregling och en fjädermanövermekanism med en mekanisk livslängd på över 3 000 operationer.

Produktfördelar

SF6-bågsläckning: Pålitlig växling—Med hjälp av SF6-bågsläckande teknologi, har denna enhet exceptionella bågsläckningsmöjligheter, vilket möjliggör tillförlitligt avbrott och stängning av belastningsströmmar. Dess ljusbågsdämpande prestanda överträffar avsevärt den för vanliga oljenedsänkta switchar, vilket gör den perfekt lämpad för de switchar som krävs i ringnätsystem.

Omkoppling av belastningsström: Optimerad för ringnätverk – Den här enheten är speciellt utformad för växling av lastströmmar och är idealiskt anpassad för ringnätverksdrift. Det eliminerar behovet av den höga brytkapaciteten som vanligtvis förknippas med strömbrytare; för typiska ringnätsscenarier är dess kapacitet helt tillräcklig, vilket resulterar i avsevärda kostnadsminskningar.

Hög tillförlitlighet: Låg felfrekvens – Den här enheten säkerställer en mycket stabil drift och har en exceptionellt låg felfrekvens – cirka 30 % lägre än standardbelastningsomkopplare. FLN36 Sulphur Hexafluoride Switch är perfekt anpassad för ringnätverksmiljöer, erbjuder sinnesfrid och eliminerar oro angående utrustningsfel.

Produktparameter

Precisionstekniska detaljer

1. Fjäderdriftsmekanism: Har en pålitlig fjädermanövermekanism som säkerställer pålitliga öppnings- och stängningsoperationer, snabba växlingshastigheter och låg felfrekvens.

2. Helt förseglad struktur: Antar en helt förseglad design som använder SF6-gasisolering; denna underhållsfria struktur kräver inget rutinunderhåll.

3. "Five-Prevention"-förregling: Utrustad med ett "Five-Prevention"-förreglingssystem för att förhindra driftfel och säkerställa säkerheten för 10kV-högspänningsomkopplingsoperationer.

4. Standardiserad installation: FLN36 svavelhexafluorid-omkopplare är designad för standardiserad installation, vilket möjliggör bekväm integrering i ringhuvudenheter (RMU) och kabelförgreningsboxar.

Produktapplikation

Ringhuvudenhet: Omkopplingsenheten i en ringhuvudenhet, som kan skapa och bryta belastningsströmmar.

Högspänningsdistribution: 10kV högspänningskraftdistributionssystem, som kan skapa och bryta belastningar.

Ring Network Engineering: Ringnätverksinfrastrukturprojekt som kan göra och bryta belastningar.

Välj Junray Electrical

Tillverkad i strikt överensstämmelse med nationella standarder för hög- och lågspänningskomponenter, varje enhet genomgår rigorösa tätning, omkoppling och tål spänningstester för att säkerställa stabil och säker drift. Junray Electrical erbjuder funktionella anpassningsalternativ, så att du kan skräddarsy en exklusiv FLN36 svavelhexafluorid-switch specifikt för kraven i ditt ringnätverk – vilket säkerställer en perfekt passform för dina ringhuvudenheter och grenboxar.

Fallstudie om eftermontering

I. Projektöversikt

Detta projekt innefattar uppgradering och renovering av åldrande 10 kV distributionsnätverksringhuvudenheter (RMU) som betjänar lokala bostadsområden och butiker vid gatorna. De befintliga äldre gasalstrande och oljefyllda lastbrytarna hade varit i drift under lång tid och led av problem som isoleringens åldrande, onormala driftsljud, dåliga ljusbågssläckningsförmåga, känslighet för fuktinducerade haverier och en oförmåga att på ett tillförlitligt sätt växla under belastning. Problem på plats inkluderade brytarstopp, isoleringsförsämring, partiell urladdning och kondensationsinducerad spårning i skåpen. Dessa problem äventyrade säkerheten under underhållsavbrott, hindrade effektiv felisolering, orsakade frekventa oplanerade strömavbrott och resulterade i låg leveranssäkerhet och betydande driftsrisker.

För att förbättra distributionsnätverkets stabilitet, eliminera isoleringsrisker i samband med åldrande switchar och stödja ringnätverkssektions- och sammankopplingsfunktioner ersattes enheterna med FLN36-12 inomhus SF6 treläges lastbrytare. Dessa omkopplare fungerar som kärnkontrollkomponenten i 10 kV RMU:erna och möjliggör säker lastströmomkoppling, tillförlitlig jordning och exakt isolering, vilket uppfyller de operativa kraven för standardkonfigurationer för stadsringnätverk.

II. Problem före eftermontering

Dålig isoleringsprestanda och flera faror: De äldre oljefyllda och gasalstrande omkopplarna använde föråldrade isoleringsmedia. Långvarig drift ledde till fuktupptagning, åldrande och allvarliga partiella urladdningar, vilket skapade en hög risk för fas-till-fas-avbrott och interna kortslutningsfel.

Svag lastomkopplingsförmåga: Otillräcklig ljusbågssläckningskapacitet innebar att byte av lastströmmar ofta orsakade ljusbågsbildning och kontakterosion, vilket misslyckades med att möta kraven på frekventa ringnätsväxlingsoperationer.

Brist på standardiserad trepositionsstruktur och osäkert underhåll: Enheterna saknade integrerade isolerings- och jordningsfunktioner; jordning under underhåll var opålitlig, vilket medförde risker för spänningsförande underhåll eller oavsiktlig kontakt.

Otillräcklig mekanisk förregling och risk för felfunktion: Frånvaron av funktioner mot felfunktion skapade allvarliga säkerhetsrisker, såsom att stänga strömbrytaren under belastning eller felaktig användning av jordningsbrytaren.

Hög underhållsbelastning och felfrekvens: Regelbundna inspektioner av oljenivåer och åldrande av gasalstrande komponenter krävdes; delar försvann snabbt, vilket resulterade i höga driftskostnader och dålig strömförsörjningsstabilitet.

III. Utrustningskonfigurationsplan

I enlighet med 10kV stadsdistributionsnätverks ring-main-strömförsörjningsstandarder och State Grid-specifikationer för distributionsutrustning, är ringhuvudenheterna (RMU) enhetligt utrustade med FLN36-12D SF6 treläges lastbrytare. Dessa omkopplare har en integrerad struktur som kombinerar stängnings-, öppnings- och jordningsfunktioner, tillsammans med ett omfattande mekaniskt förreglingssystem. Designade för XGN15-12 RMU-kapslingar, de uppfyller kraven för sektionsindelning, sammankoppling och terminalströmförsörjning.

Kärnutrustningsparametrar

Utrustningsmodell: FLN36-12D inomhus högspänning SF6 lastbrytare

Märkspänning: 12kV (lämplig för 10kV distributionsnätverk)

Märkström: 630A (uppfyller maximala belastningsströmkrav för ringnätverk)

Isoleringsmedium: Högren svavelhexafluoridgas (SF6); erbjuder hög dielektrisk hållfasthet och utmärkt ljusbågssläckningsprestanda

Strukturell design: Integrerad design med tre lägen (stängning, öppning/isolering och jordning)

Driftsfunktioner: Lastväxling, isolering utan belastning och pålitlig jordning för underhåll

Förreglingskonfiguration: Omfattande mekaniskt "femförebyggande" förreglingssystem; förhindrar stängning av jordningsbrytaren under belastning, öppning av skåpet när det är spänningssatt och oavsiktliga omkopplingsoperationer

Driftegenskaper: Helt förseglad struktur, lätt övertrycksdrift, underhållsfri, fuktbeständig och kondensbeständig

IV. Konstruktion och applikationshöjdpunkter

SF6-gasisolering med överlägsen dielektrisk prestanda: Använder SF6-gas med hög renhet; isolerings- och ljusbågsläckningsförmågan överträffar vida de äldre oljefyllda eller gasalstrande strömbrytarna, vilket effektivt eliminerar risker förknippade med fukt, kondens och krypnedbrytning.

Integrerad design med tre lägen som säkerställer underhållssäkerhet: Genom att öppna strömbrytaren uppnås isolering automatiskt; jordning är pålitlig och visuellt verifierbar. Jordningsskyddet är fullt effektivt under underhåll och eliminerar risker från restspänning eller oavsiktligt spänningsförande arbete.

Mekanisk "Fem-Prevention"-förregling för felfri drift: Inbyggd forcerad mekanisk förregling med rigorös logik förhindrar alla kritiska driftsfel på fysisk nivå.

Frekvent belastningsväxling och ringnätverkskompatibilitet: Utmärkt bågsläckningsprestanda stöder rutinmässig belastningsväxling och ringnätverksströmöverföring, vilket möter de flexibla sändningsbehoven hos stadsdistributionsnätverk. Helt förseglad, underhållsfri och kräver minimal O&M: Skåpet har en förseglad design med lätt positivt tryck med extremt låg gasläckagehastighet; det kräver ingen frekvent påfyllning av gas eller periodisk demontering för underhåll, vilket säkerställer stabil långtidsdrift.

V. Driftsresultat efter eftermontering

Fullständig eliminering av isoleringsrisker: Det starka SF6-isoleringsmediet förhindrar problem som partiell urladdning, spårning orsakad av kondens och fas-till-fas-haveri, vilket säkerställer att utrustningens isoleringsnivå förblir stabil och överensstämmer på lång sikt.

Flexibel och pålitlig ringnätverksväxling: Smidig omkoppling vid belastning utan ljusbågsbildning eller kontakterosion säkerställer säker och stabil distributionsnätverkssändning och lastöverföringsoperationer.

Säkra och standardiserade underhållsprocedurer: En isolering i tre lägen och ett tillförlitligt jordsystem säkerställer att underhållsförhållandena helt överensstämmer med säkerhetsföreskrifterna, vilket eliminerar riskerna med spänningsförande arbete.

Ingen underhållsutrustning med extremt låga felfrekvenser: Inget rutinunderhåll eller gaspåfyllning krävs efter idrifttagning; det sker ingen försämring på grund av åldrande och utrustningen bibehåller en 100 % funktionsintegritet.

Avsevärt förbättrad tillförlitlighet för strömförsörjningen: Eliminerar risker för avbrott orsakade av utrustningsdefekter; möjliggör snabb felisolering och effektiv lastöverföring, vilket avsevärt minskar varaktigheten hos kundernas avbrott och säkerställer framgångsrik acceptans enligt standardiseringskriterier för statliga nätdistributionsnät.

VI. Sammanfattning av ärendet

FLN36-12 SF6 lastbrytare är en kärna, standardkomponent för 10kV-ringhuvudenheter (RMUs), transformatorstationer av boxtyp, stadsdistributionsnät och eldistributionssystem för bostäder. Den används främst för frekvent lastväxling, linjesektionering och sammankoppling, felisolering och underhållsjordning. Viktiga fördelar inkluderar överlägsen SF6-isolering, en integrerad design med tre lägen, "fem-förebyggande" förregling, en underhållsfri karaktär och kapacitet för omkoppling av belastningar. Till skillnad från strömbrytare hanterar belastningsbrytare normal belastningsomkoppling och isolering snarare än att avbryta kortslutningsfel, vilket gör dem säkra, stabila och kostnadseffektiva kärnomkopplingsenheter inom ringnätverkskraftdistributionssystem.
