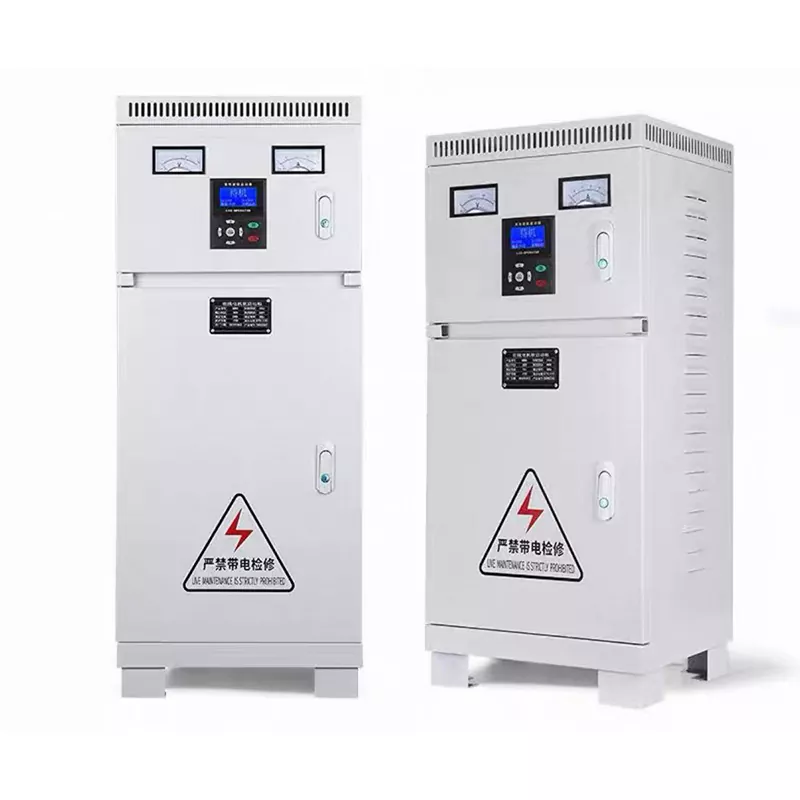

Kontrollbox på maskinsidan

När många företag använder motorer med stor effekt och tung last, såsom krossar och kulkvarnar, stöter de ofta på ett dilemma: startvridmomentet för stjärna och trekant är otillräckligt, vilket gör det omöjligt att starta den tunga utrustningen och oförmögen att uppnå normal start; även om frekvensstyrningsskåpet kan uppfylla kraven är det dyrt och för scenarier som inte kräver hastighetsjustering utan endast uppstart med tung belastning är det utan tvekan ett slöseri med kostnader. Kontrollboxen på maskinsidan har dykt upp, som exakt matchar startkraven för kraftiga motorer med tung last och tar hänsyn till både startprestanda och kostnadskontroll.

Tekniska specifikationer

Vilka är de viktigaste försäljningsargumenten?

Som en exklusiv startanordning för tunga motorer med ultrahög effekt, erbjuder kontrollboxen på maskinsidan flera fördelar som direkt adresserar de praktiska smärtpunkterna vid faktisk användning:

Självkopplad spänningsreduktion, halverar effekten av nätöverspänningar: Utrustad med högkvalitativa självkopplande transformatorer, kan den exakt reducera startströmmen till 1/4 av direktstarten, vilket är till och med lägre än 1/3 av stjärn-trekantstarten, vilket avsevärt minskar påverkan på nätet under uppstart och undviker störningar av normal drift av annan utrustning. Den är lämplig för långtidsstabil uppstart av olika motorer med ultrahög effekt.

Start med högt vridmoment, lättstartad tung belastning: Startvridmomentet kan nå 60 % av direktstarten, vilket vida överstiger vridmomentet för stjärn-trekantstarten. För tung utrustning som krossar och kulkvarnar löser det helt problemet med att stjärn-trekantstarten inte kan röra sig, säkerställer smidig start och tillräcklig effekt, och säkerställer att utrustningen snabbt kan tas i drift.

Bred effektanpassning, bredare täckning: Märkeffekten kan anpassas från 15kW till 800kW, och anpassning stöds. Det är större än effektområdet för styrskåpet för stjärn-trekantstart, och täcker perfekt olika ultrahögeffekts tunga motorer. Oavsett om det är liten tung utrustning eller stora industrienheter kan den matchas exakt.

Flera skydd, stabil drift och mer bekymmersfri: Integrerad med flera skyddsfunktioner som överbelastning, överström, överspänning, underspänning och övertemperatur, kan den övervaka utrustningens driftstatus i realtid. När en avvikelse inträffar stoppar den automatiskt maskinen och skyddar motorn och den självkopplande transformatorn, vilket minskar risken för skador på utrustningen och sänker kostnaderna för senare underhåll. Operationen är mer tillförlitlig.

Ett kostnadseffektivt val med 50 % prisreduktion: Jämfört med frekvensomvandlingsstyrskåp sänks priset direkt med 50 %. Det finns ingen anledning att spendera en stor summa pengar på redundanta hastighetsregleringsfunktioner. Den är endast optimerad för startkrav med tung last, vilket gör att köpare kan få en mer lämplig startlösning till en lägre kostnad och avsevärt spara inköpsbudgeten.

Strukturella designfördelar

Junray Electrical har varit djupt engagerad i forskning och produktion av startutrustning. Den håller sig till att leverera professionell kvalitet till köpare. Varje detalj i kontrollboxen på maskinsidan har förfinats noggrant, vilket balanserar praktiska egenskaper och hållbarhet. Den är utrustad med en högkvalitativ autokopplingstransformator, och kärnkomponenterna är av utmärkt kvalitet, vilket säkerställer stabil spänningsreduktionsstart och tillräckligt vridmoment; den är också utrustad med ett exakt tidsrelä, som automatiskt kan byta startläge utan behov av manuellt ingrepp, vilket säkerställer noggrannhet och tillförlitlighet; en dedikerad värmeavledningskanaldesign tar snabbt bort värmen som genereras av utrustningens drift, vilket förhindrar komponentåldring på grund av överhettning; den standardiserade kabeldragningsprocessen separerar kraft- och styrkretsarna, är horisontell och vertikal, vilket underlättar underhållet och uppfyller elektriska säkerhetsstandarder.

Vilka är de praktiska tillämpningsscenarierna?

Tack vare sin utmärkta startprestanda och breda anpassningsförmåga har maskinsidans kontrollbox blivit standardstartutrustningen för olika ultrahögeffekts tunga motorer, exakt anpassad till flera industriella scenarier. I krossmaskinscenariot är den lämplig för uppstart med hög belastning av krossmaskiner med ultrahög effekt, vilket ger tillräcklig kraft och smidig start; i kulkvarnsscenariot kan det enkelt driva uppstarten av kulkvarnen med tung belastning, vilket löser problemet med otillräcklig kraft vid start av stjärntriangel; i scenariet för högeffektsvattenpumpar är det lämpligt för uppstart av högeffektsvattenpumpar med hög belastning, vilket säkerställer en stabil drift av vattenförsörjning och avloppssystem; i scenariot med högeffektsfläktar är det lämpligt för uppstart av fläktar med ultrahög effekt, vilket minskar nätpåverkan och säkerställer smidig drift av fläktarna, vilket helt uppfyller de industriella kraven för uppstart av tung belastning.

Omedelbart köp

Välj en kompatibel, pålitlig och kostnadseffektiv kraftfull motorstartanordning för att vara nyckeln till att minska kostnaderna och förbättra effektiviteten. Kontrollboxen på maskinsidan är utvecklad och producerad av Junray Electrical. Den säkerställer kvalitet, erbjuder snabb leverans och har utmärkt eftermarknadsservice, perfekt åtgärdar smärtpunkterna med svår start av tung motor och höga kostnader. Tveka inte. Kontakta oss omedelbart för att säkra den kostnadseffektiva lågspänningsfördelningsboxen, vilket gör starten av superstora kraftfulla tunga motorer smidigare och driften mer tillförlitlig.

Retrofit projektöversikt

I. Projektets bakgrund

Detta projekt involverar ombyggnad av eldistributionssystemet för en industriparks reningsstation för avloppsvatten. Stationen är utrustad med flera högeffekts (132 kW) huvudavloppspumpar, som klassificeras som utrustning med hög tröghet och tung last. De ursprungliga motorerna använde en direkt-on-line (DOL) startmetod, vilket resulterade i massiva inkopplingsströmmar. Varje start orsakade ett plötsligt fall i anläggningens samlingsskenas spänning, flimrande lampor och avstängning eller omstart av annan utrustning; det utlöste ofta omedelbara överbelastningsutlösningar på huvudströmbrytaren uppströms och orsakade ablation av kontaktor eller svetsning. Långvarig användning av DOL-start ledde till allvarlig överhettning av motorlindningarna och minskad utrustnings livslängd, medan nätfluktuationer störde närliggande precisionstillverkningsutrustning, vilket allvarligt äventyrade produktionsstabilitet och elektrisk säkerhet.

För att lösa problemen med hög startström, kraftiga spänningsfall och utrustningssårbarhet ersattes alla enheter med autotransformatorer med reducerad spänning startstyrskåp. Detta tillvägagångssätt säkerställer smidig start av tunga motorer genom att begränsa spänning och ström, och därigenom undviker nackdelarna med DOL-start och säkerställer säker, stabil drift av både elnätet och utrustningen.

II. Problem före eftermontering

Massiv startström och kraftigt spänningsfall: Direktstart av högeffektspumpar gjorde att momentana strömmar nådde 5–7 gånger märkvärdet, vilket ledde till betydande spänningsfall i samlingsskenorna och stör elektrisk utrustning i hela anläggningen.

Frekvent utlösning av uppströmsbrytare: Startande överspänningsströmmar utlöste överbelastningsskyddet i huvudfördelningsskåpet; Att starta en enda pump kan orsaka lokala strömavbrott och produktionsavbrott i hela anläggningen.

Hög risk för utbränning av kontaktor och motor: Frekvent exponering för höga strömstötar gjorde att huvudkontaktorns kontakter ablaterade eller svetsades samman, medan motorlindningar åldrades vid hög temperatur, vilket resulterade i en extremt hög utrustningsfelfrekvens.

Oförmåga att starta/stoppa ofta; driftsbegränsningar: DOL-metoden orsakade överdriven värmeackumulering, vilket gjorde det omöjligt att uppfylla driftskraven för att starta och stoppa pumpar som svar på fluktuerande avloppsvattenbelastningar (topp och lågtopp).

Dålig strömkvalitet och interferens med precisionsutrustning: Betydande spänningsfluktuationer orsakade fel och datadrift i närliggande automatiska styrinstrument och VFD-utrustning, vilket äventyrar produktionsprecisionen.

III. Utrustningskonfigurationsplan

För att möta startkraven för 132 kW högeffekts, tunga vattenpumpar – samtidigt som den balanserar ekonomisk lönsamhet och driftsstabilitet – är anläggningen utrustad med standardiserade autotransformatorer med reducerad spänningsstartstyrskåp. Dessa använder ett startläge med dubbla tryck (80 % och 65 %) med reducerad spänning, och växlar automatiskt mellan drift med reducerad spänning och full spänning via tidsfördröjningsreläer för att säkerställa en mjuk, mjuk start för motorn.

Kärnutrustningsspecifikationer

Modell: XJ01-seriens autotransformator, startstyrskåp med reducerad spänning

Kompatibel motor: 380V, 132kW högeffekt trefas asynkron vattenpumpsmotor

Startmetod: Autotransformator reducerad spänning, strömbegränsande start; valbara dubbla spänningsuttag (65 %, 80 %)

Startegenskaper: Startström begränsad till 2–3 gånger märkströmmen, vilket avsevärt minskar nätpåverkan

Styrlogik: Start med reducerad spänning → tidsfördröjd stabilisering → automatisk omkoppling till fullspänningsdrift; helautomatisk, obevakad omkoppling

Skyddsfunktioner: Överbelastning, fasförlust, kortslutning, fördröjd omkoppling och underspänningsskydd

Kärnkomponenter: Autotransformator med hög kapacitet, huvud-/standbykontaktorer, intelligent tidskontroll, termiskt överbelastningsrelä

Applikationer: Tung utrustning såsom högeffekts vattenpumpar, fläktar och luftkompressorer; erbjuder överlägsen kostnadsprestanda jämfört med mjukstartare eller frekvensomriktare (VFD)

IV. Applikationshöjdpunkter

Minskar startströmmen avsevärt och stabiliserar nätspänningen: Använder autotransformatorbaserad strömbegränsning med reducerad spänning för att effektivt eliminera den 5–7x överspänningsström som är förknippad med direktstart, vilket förhindrar betydande samlingsskenors spänningsfall eller flimmer.

Säkerställer mjuk start/stopp och skyddar motorutrustning: Mjuk start eliminerar stötar och vibrationer; sänker motortemperaturökningen avsevärt och bromsar lindningsåldringen, vilket förlänger utrustningens livslängd.

Förhindrar utlösning av uppströmsbrytare och säkerställer kontinuerlig produktion: Styrbar startström eliminerar störande utlösning av uppströms skyddsanordningar, vilket löser problemet med lokala strömavbrott orsakade av start av enskilda utrustningsdelar.

Robust struktur och utmärkt kostnadsprestanda: Jämfört med mjukstartare eller VFD:er har detta system en enkel struktur, låg felfrekvens och ekonomisk kostnad, samtidigt som det erbjuder hög motståndskraft under tuffa industriella driftsförhållanden. Helautomatisk drift och enkelt underhåll: Har automatisk tidsfördröjd växling till fullspänningsdrift utan manuellt ingripande; förenklar framtida service, använder utbytbara standarddelar och säkerställer låga underhållskostnader.

V. Driftsresultat efter eftermontering

Kontrollerbar startström och stabil nätkvalitet: Motorn startar smidigt utan överspänningar eller spänningsflimmer; Anläggningsomfattande utrustning fungerar stabilt utan störningsrelaterade felvarningar.

Eliminering av utlösning av uppströmsbrytare: Flera start-stopp-tester visade ingen oavsiktlig utlösning av uppströmsbrytare, vilket helt löste problem med strömavbrott och produktionsavbrott under start.

Noll felfrekvens för motorer och kontaktorer: Normal temperaturökning under uppstart; ingen kontakterosion eller vidhäftning; ingen överhettning eller åldrande av motorlindningar; 100 % utrustningsintegritet.

Lämplig för frekventa start-stopp-operationer: Uppfyller kraven för cykelstarter och -stopp baserat på fluktuerande dag-nattbelastningar vid avloppsreningsstationen, vilket avsevärt förbättrar den operativa anpassningsförmågan.

Godkänd elektrisk acceptansinspektion vid första försöket: Startlogik, skyddsfunktioner och kraftdistributionsstandarder uppfyllde alla kraven och klarade standardiseringsinspektionen för industriell kraftdistribution.

VI. Sammanfattning av ärendet

Autotransformatorns startstyrskåp med reducerad spänning är den mest vanliga och kostnadseffektiva startlösningen för industriella fläktar, pumpar och luftkompressorer med hög effekt. Kärnprincip: Använder en autotransformator för att minska spänningen och begränsa strömmen, och därigenom minska effekten av startström på elnätet och utrustningen. Det skiljer sig från direktstart (högström, skadar utrustning), mjukstartare (elektronik som är benägen att misslyckas) och frekvensomriktare (hög kostnad). Med sin hållbara struktur, höga stabilitet och måttliga kostnad är autotransformatorstart det föredragna valet för tekniska uppgraderingar i äldre fabriker och kraftdistribution för utrustning med hög effekt och tung last, vilket effektivt balanserar nätsäkerhet, utrustningens livslängd och projektkostnadseffektivitet.
