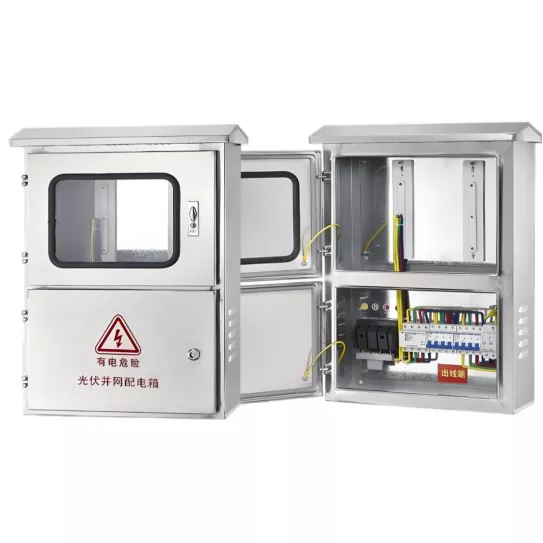

PV Grid-Tied kopplingsdosa

Varför behövs en dedikerad PV Grid-Tied Junction Box för nätanslutning av solcellssystem?

Efter att ett solcellskraftverk genererar el, för att säkert integreras i nätet, ligger kärnutmaningen i att säkerställa nätanslutningssäkerhet och utrustningsstabilitet. Vanliga fördelningsboxar har inga dedikerade skyddsfunktioner som t.ex. öskydd och överspänningsskydd. Direkt användning skulle innebära betydande säkerhetsrisker, inte bara potentiellt orsaka öeffekter, hota nätsäkerheten och underhållspersonalens personliga säkerhet, utan också skada solcellsutrustning på grund av onormal spänning och ström. PV Grid-Tied Junction Box är speciellt utvecklad för fotovoltaiska nätanslutningsscenarier, och åtgärdar exakt kompatibilitetsbristerna hos vanliga distributionslådor. Den integrerar alla skydds- och detekteringsfunktioner som krävs för nätanslutning och är en nödvändig dedikerad utrustning för nätanslutning av fotovoltaiska kraftverk, lämplig för olika typer av fotovoltaiska kraftverk som hushålls-, industri- och kommersiella och markbaserade, vilket säkerställer en säker, stabil och effektiv nätanslutningsprocess.

Kärnfördel

Skydd mot öar, säkerställer nätsäkerhet: PV Grid-Tied Junction Box är utrustad med en dedikerad anti-öskyddsfunktion. När nätet går ner kan det automatiskt upptäcka det och sedan automatiskt koppla bort nätanslutningen till solcellssystemet för att förhindra att solcellerna fortsätter att generera elektricitet, och på så sätt undvika öeffekten och säkerställa nätets säkerhet, liksom säkerheten för underhållspersonal.

Automatisk nätanslutning, intelligent detektering: Den känner automatiskt av nätets status. När nätet återgår till det normala upptäcker det automatiskt och ansluter sedan automatiskt nätet. Ingen manuell drift krävs, vilket gör den intelligent och bekväm.

Flera skydd, stabila och pålitliga: Flera skydd för överspänning, underspänning, överström, övertemperatur. När det finns ett problem med nätet eller solcellsanläggningen kan den automatiskt kopplas från för att skydda solcellsutrustningen och nätet, vilket säkerställer stabilitet och tillförlitlighet.

Åskskydd, lämplig för utomhusbruk: Den integrerar en blixtskyddsmodul, som effektivt kan förhindra blixtnedslag och perfekt anpassa sig till utomhus solcellskraftverk, vilket eliminerar oron för blixtnedslag.

Hög kostnadseffektivitet, lägre kostnad: Jämfört med vanliga distributionslådor, integrerar den alla nätanslutningsfunktioner och behöver inte längre lägga till skyddsmoduler separat, vilket avsevärt minskar kostnaderna och gör installationen enklare.

Tekniska parametrar

Produktdetaljer

Som en dedikerad utrustning för solcellsanslutning, uppmärksammar PV Grid-Tied Junction Box varje noggrann detalj. Från kärnkomponenterna till kabeldragningsprocessen följer den strikt industristandarder, använder kvalitet för att eliminera köpproblem och säkerställa långsiktig stabil drift. Den är utrustad med en dedikerad öisoleringsskyddsmodul, med pålitlig kärnkomponentkvalitet, som exakt kan detektera öar och koppla från nätet, vilket garanterar säkerhet. Den integrerar en blixtskyddsmodul för att specifikt lösa problem med blixtnedslag utomhus, lämplig för olika utomhusmiljöer. Flera skyddskomponenter fungerar samtidigt, vilket ger ett omfattande skydd för utrustningen och elnätet, vilket eliminerar alla onormala situationer. Den automatiska nätanslutningsdetekteringskomponenten svarar snabbt, kan noggrant övervaka nätstatusen, uppnå intelligent nätanslutning och frånkoppling och kräver ingen manuell drift. Kabeldragningsprocessen är standardiserad, med starka och svaga elektriska ledningar separerade, ledningarna är jämna och vertikala, plintetiketterna är tydliga, vilket gör senare underhåll bekvämt och snabbt, och det uppfyller även elektriska säkerhetsstandarder, vilket möjliggör smidig projektacceptans.

Produktapplikationer

Residential Solar: Takmonterad solel för bostadsbruk, nätansluten

Kommersiell och industriell solcell: Takmonterad solcell för kommersiell och industriell användning, nätansluten

Ground Solar: Solkraftverk på marken, nätanslutna

Distribuerad sol: Distribuerade solkraftverk, nätanslutna

Solar Poverty Alleviation: Solkraftverk för fattigdomsbekämpning, nätanslutna

C&I PV-projekt i Bangkok, Thailand

Projektöversikt

·Projektnamn: C&I Rooftop PV-projekt i en industripark i Bangkok

·Plats: Bangkok, Thailand

· Slutdatum: oktober 2025

·Projektskala: 5MW C&I tak PV; 12 nätanslutningspunkter

Produkter som används

·Modell: JYG-PV-3P-250A PV Grid-anslutningsbox

·Antal: 12 enheter

·Konfiguration: Trefas 250A PV-nätanslutningsbox; inkluderar strömbrytare för nätanslutning, anti-öskydd, överspänningsskydd och mätning

·Certifieringar: CE-certifierad; överensstämmer med thailändska krav på nätanslutning

·Specialkrav: Lämplig för tropiska miljöer med hög temperatur/hög luftfuktighet; korrosionsbeständig; utomhusinstallation

Lösning

Vi tillhandahöll en skräddarsydd lösning skräddarsydd för Thailands tropiska klimat och de specifika behoven hos C&I PV-projekt:

1. Tropisk miljöanpassning

· Kapsling av 304 rostfritt stål för överlägsen korrosionsbeständighet

· IP65 skyddsklass, lämplig för utomhusexponering för sol och regn

· Interna komponenter klassade för höga temperaturer; designad med nedstämplingsmarginaler

· Utrustad med anti-kondensvärmare och temperaturkontrollerade fläktar för att förhindra kondens i varma, fuktiga förhållanden

·Vattentäta kabelgenomföringar säkerställer en säker tätning

2. Grid-Connection Teknisk anpassning

·Kompatibel med tekniska krav för thailändska nätverktyg (PEA/MEA).

·Omfattande skydd: anti-ö, över/underspänning och över/underfrekvens

·Reserverat utrymme för thailändska mätare för att underlätta integration av lokal mätare

· Stöder dubbelriktad mätning, kompatibel med Thailands nettomätningspolicy

3. Projektservicesupport

· Tillhandahöll en komplett uppsättning engelska ritningar och teknisk dokumentation

· Ingenjörer ordnade installationsvägledning på plats och driftsättning av nätanslutningar

·Hjälp kunden att klara den thailändska inspektionen av nätanslutningen

· Tillhandahöll en förenklad driftguide på thailändska för att underlätta lokal O&M

Kundfeedback

"Junrays PV-nätanslutningsboxar är mycket lämpliga för Thailands tropiska klimat. Kapslingen av rostfritt stål och IP65-skyddet ger oss förtroende vid utomhusinstallation. Vi klarade nätanslutningsinspektionen vid första försöket, vilket sparade oss mycket..." "...tid. Deras ingenjör kom också till platsen för att hjälpa till med driftsättningen - en mycket professionell tjänst." — Somchai Wong, projektledare, Thai EPC Company

FAQ

F: Vilka är skillnaderna mellan PV Grid-Tied Junction Box och vanliga distributionsboxar?

S: Vanliga fördelningsboxar har inga speciella skyddsfunktioner för solcellsanläggningar såsom öskydd och åskskydd och kan inte uppfylla säkerhetskraven för solcellsnätanslutning. Denna produkt är speciellt utvecklad för solcellsanslutning och integrerar funktioner som skydd mot öar, åskskydd, flera skydd och automatisk detektering av nätanslutningar. Inga ytterligare moduler behöver läggas till, och den kan anpassas direkt till anslutningsscenarier för solceller för att säkerställa säkerhet och stabilitet.

F: Kan den anpassas för utomhus solcellskraftverk?

S: Ja, den har en inbyggd åskskyddsmodul. Skyddsnivån kan väljas som IP40/IP54. Den har utmärkt damm-, vatten- och blixtsäker prestanda och kan perfekt anpassa sig till olika typer av utomhus solcellskraftverk som hushålls-, industri- och kommersiella och markbaserade, utan att påverkas av den hårda utomhusmiljön.

F: Krävs manuell drift för att ansluta till nätet och koppla från det?

S: Ingen manuell drift behövs. Utrustningen har en automatisk nätanslutningsdetekteringsfunktion, som kan övervaka nätstatusen i realtid. När nätet är normalt ansluts det automatiskt till nätet; när nätet är onormalt kopplas det automatiskt från. Den är intelligent och bekväm, lämplig för scenarier utan mänsklig övervakning.

F: Kan märkeffekten möta behoven hos solcellskraftverk av olika storlekar?

S: Ja, märkeffektområdet är 5kw till 1000kw. Anpassning stöds. Enligt de olika skalkraven för hushålls-, industri- och kommersiella, markmonterade fotovoltaiska kraftverk, kan vi anpassa den specifika kraften för att exakt matcha projektets behov.

F: Vilka är de tillgängliga installationsalternativen?

S: Vi erbjuder två installationsmetoder: väggmonterad och golvstående. Du kan välja den som passar de specifika platsförhållandena och installationsutrymmet för solcellskraftverket. Installationsprocessen är enkel och möjliggör snabb driftsättning, vilket sparar byggtid.
