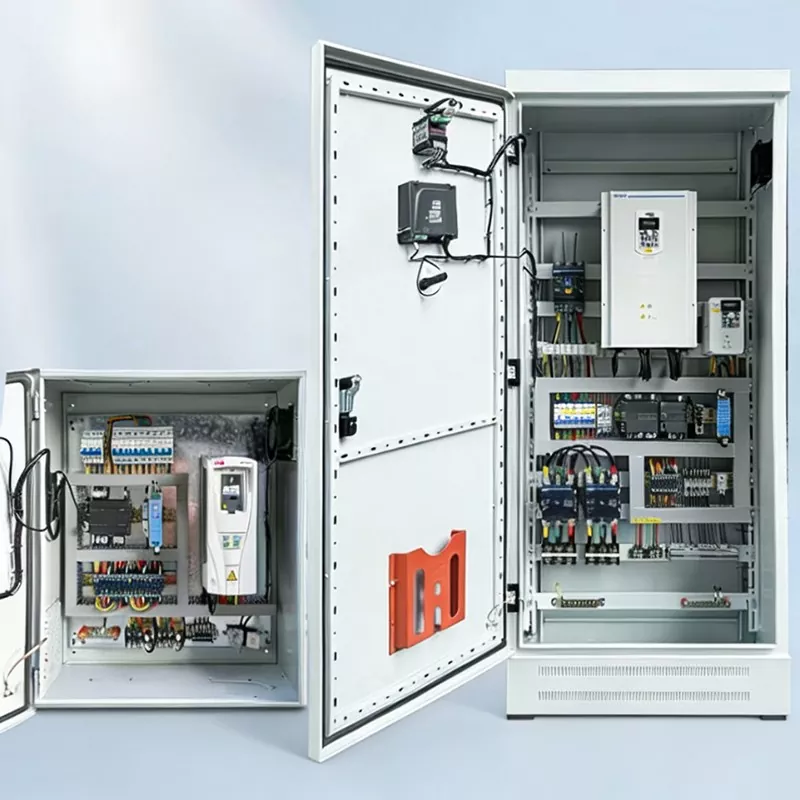

Styrskåp med variabel frekvens

Junray Electrical Variable Frequency Control Cabinet är en intelligent lösning för motorhastighetsstyrning speciellt designad för industriella och kommunala applikationer som kräver exakt flöde, tryck eller hastighetsreglering. Genom att automatiskt justera motorhastigheten efter faktiska belastningsförhållanden ger den energibesparingar på 30 % till 50 % jämfört med drift med fast frekvens. Funktioner inkluderar 0-50Hz steglös hastighetsreglering, PID-automatisk kontroll med sluten slinga för konstant tryck eller konstant flöde, mjukstart/stopp för att eliminera mekaniska stötar och vattenslag, omkopplingsbara VFD/nätfrekvens backup-lägen och omfattande överbelastnings-, överström-, överspännings- och underspänningsskydd. Lämplig för vattenpumpar, fläktar, luftkompressorer, transportörer och olika industrimotorer i tillverkningsanläggningar, reningsanläggningar för avloppsvatten, VVS-system och byggnadsautomation. Nominell effekt sträcker sig från 0,75 kW till 500 kW med IP40-skydd, vilket stöder både golvmonterad och väggmonterad installation. Designad för 24/7 kontinuerlig drift i krävande industriella miljöer.

Kärnfördelarna med styrskåpet med variabel frekvens

Intelligent hastighetskontroll: Den kan automatiskt justera motorhastigheten enligt belastningsändringarna. Till exempel, för vattenpumpar, när vattenanvändningen är låg, kommer hastigheten automatiskt att minskas för att undvika kontinuerlig full belastning, perfekt anpassad till fluktuerande belastningar.

Energibesparing och kostnadsminskning: Jämfört med drift med fast frekvens kan det spara 30% -50% av elkostnaderna. För utrustning som vattenpumpar och fläktar som arbetar kontinuerligt, under loppet av ett år, kan flera tusen eller till och med tiotusentals dollar i elkostnader sparas. De långsiktiga fördelarna är extremt höga.

Mjukstart: Funktionen att skydda motorn under mjukstart. Vid start stiger strömmen gradvis, utan den stora startströmmen med fast frekvens, som inte kommer att skada motorn eller påverka elnätet, vilket avsevärt förlänger motorns livslängd.

Flera skydd: Stabilt och pålitligt skydd för överbelastning, överström, överspänning och underspänning. När motorn inte fungerar kan den stoppas automatiskt, vilket skyddar motorn och frekvensomvandlingsmodulen, förhindrar skador på utrustningen och säkerställer stabilitet och tillförlitlighet.

Fjärrkontroll: Intelligent övervakning stöder fjärrkontroll och intelligent övervakning. Den kan fjärrjustera hastigheten, visa driftdata och undvika drift på plats, vilket gör hanteringen mer bekväm.

Tekniska specifikationer

Detaljerad hantverksvisning

1. Variabel frekvensmodul: Högkvalitativ variabel frekvensmodul, med exakt hastighetskontroll och stabil drift;

2. Mjukstartfunktion: Mjukstart, minskar startströmmen och skyddar motorn;

3. Flera skydd: Överbelastnings-, överströms-, överspännings- och underspänningsskydd, som säkerställer stabilitet och tillförlitlighet;

4. Värmeavledning och ventilationsdesign: Styrskåpet med variabel frekvens är utrustat med dedikerade värmeavledningskanaler, som snabbt kan ta bort driftsvärme och säkerställa stabil drift av modulen med variabel frekvens;

5. Standardledningsprocess: Separering av kraft- och signalledningar, horisontella och vertikala ledningar, underlättar underhåll och säkerställer säkerhet och standardisering.

Applikationsscenarier

Styrskåpet med variabel frekvens är allmänt användbar och kan användas i olika scenarier:

Vattenpumpstyrning: Variabel frekvenshastighetsreglering för vattenförsörjningspumpar och avloppspumpar, för att uppnå energibesparing och förbrukningsminskning;

Fläktstyrning: Variabel frekvenshastighetsreglering för fläktar och fläktar, för att uppnå energibesparing och förbrukningsminskning;

Luftkompressor: Variabel frekvenskontroll för luftkompressorer, för att uppnå energibesparing och förbrukningsminskning;

Transportband: Variabel frekvenshastighetsreglering för transportörer, justering av hastigheten;

Andra industrimotorer: Olika industrimotorer som kräver varvtalsreglering.

Retrofit projektöversikt

I. Projektprofil

Detta projekt innebär en energibesparande uppgradering av ett storskaligt kommunalt reningsverk för avloppsvatten. Anläggningens kärnutrustning inkluderar Roots-fläktar för luftning, avloppslyftpumpar och returpumpssatser. Ursprungligen förlitade sig all utrustning på direkt-on-line eller stjärn-trekantstartmetoder och använde ventilstrypning för flödesreglering. Utrustningen fungerade kontinuerligt med konstant full hastighet, vilket resulterade i betydande startökningar, oförmåga att justera vattentrycket eller luftflödet och allvarligt energislöseri. Dessutom drabbades systemet av vattenhammare i rörledningar, överdrivet fläktljud och vibrationer, höga frekvenser för fel på utrustningen och avsevärda driftskostnader.

För att uppnå steglös hastighetsreglering, konstant tryck och flöde, energiförsörjning på begäran och minskad energiförbrukning genomfördes en omfattande eftermontering av anläggningens högeffektsfläktar och pumpar. Intelligenta styrskåp med variabel frekvens (VFD) installerades över hela linjen, kopplade till ett centralt PLC-styrsystem för automatisk hastighetsjustering, vilket säkerställer intelligent, energieffektiv och stabil drift av anläggningen.

II. Problem före eftermontering

Överdriven energiförlust: Drift med konstant hastighet vid linjefrekvens innebar att utrustningen gick med full belastning oavsett faktisk vattenkvalitet eller volym, vilket ledde till högt energislöseri under lågbelastningsperioder.

Hög startstötström: Stjärn-trekantstart orsakade mekanisk stöt, vilket ofta resulterade i nätspänningsfluktuationer, mekaniska skador och för tidigt fel på lager och kopplingar.

Dålig processregleringsprecision: Luftflöde och vattentryck reglerades via manuell ventilstrypning, vilket resulterade i eftersläpning och låg noggrannhet; detta orsakade instabila halter av löst syre i biokemiska tankar och inkonsekvent prestanda för avloppsvattenrening.

Allvarlig vattenhammare, vibrationer och buller: Snabb start och avstängning vid linjefrekvens orsakade betydande vattenhammareffekter, vilket ledde till lösa eller läckande rörledningar, medan fläktens vibrationer och buller överskred tillåtna gränser.

Kort utrustningslivslängd och frekvent underhåll: Långvarig drift med hög hastighet med mekanisk chock accelererat slitage på motorer, pumpkroppar och fläktar, vilket resulterar i höga årliga reparations- och utbyteskostnader och produktionsstörningar på grund av stillestånd.

III. Utrustningskonfigurationsplan

Baserat på belastningsegenskaperna hos anläggningens fläktar och pumpar och energibesparingskraven, installerades anpassade intelligenta VFD-styrskåp på plats. Dessa skåp stödjer "en-till-en" och "en-till-många" styrkonfigurationer och har PID-baserad automatisk konstant tryck/flödesreglering, central styrsystemintegration och sömlös växling mellan linjefrekvens och variabel frekvensdrift, vilket säkerställer lämplighet för 24-timmars kontinuerlig processdrift. Kärnutrustningsspecifikationer

Utrustningstyp: Lågspännings intelligent styrskåp med variabel frekvens (avsedd för fläktar/pumpar)

Kompatibelt system: 380V trefas AC lågspänningsfördelningssystem

Styreffekt: 15kW–75kW (matchning i nivå för olika pumpsatser och fläktutrustning)

Hastighetskontrollmetod: 0–50Hz steglös mjuk hastighetsreglering; intelligent PID sluten automatisk justering

Driftlägen: Växlingsbar mellan VFD automatisk, VFD manuell och nätfrekvens (bypass) backup lägen

Förreglingsfunktioner: Stöder PLC-centralstyrningskommunikation, RS-485 fjärrnätverk, datauppladdning och automatisk start/stopp

Skyddsfunktioner: Överspänning, underspänning, överström, överbelastning, fasförlust, överhettning, kortslutning och stoppskydd

Hjälpfunktioner: Mjuk start/stopp (stötfri), felloggning, larmåterkoppling och nödkoppling med nätfrekvens

IV. Eftermonteringshöjdpunkter

Behovsbaserad hastighetskontroll för maximal energieffektivitet: Justerar automatiskt rotationshastigheten baserat på inflödeshastigheter och data om löst syre i biokemiska tankar; arbetar vid låga frekvenser under perioder med låg belastning, vilket eliminerar energislöseri som är förknippat med konstant drift med full hastighet på nätfrekvensen.

Stötfri mjukstart: Accelererar mjukt från 0 Hz utan startström; eliminerar nätfluktuationer, mekaniska stötar och rörledningsvattenslag, vilket skyddar motorer och rörledningsinfrastruktur.

Exakt och stabil processkontroll: PID-reglering med sluten slinga säkerställer stabilt tryck och flöde; bibehåller konstant luftflöde och vattentryck, stabiliserar biokemiska reningsförhållanden och förbättrar avsevärt överensstämmelsegraden för behandlat avloppsvatten.

Dual-mode backup (Mains/VFD): Entrycksväxling till nätfrekvensdrift i händelse av ett VFD-fel förhindrar stillestånd och säkerställer kontinuerlig drift av avloppsreningsverket.

Intelligent fjärrstyrd O&M: Integreras med anläggningens centrala styrsystem för realtidsövervakning av driftsparametrar och felvarningar; minskar behovet av manuella inspektioner och möjliggör obemannad, intelligent hantering.

V. Driftsresultat efter ombyggnad

Betydande energibesparingar: Utrustningen minskar automatiskt frekvensen baserat på belastning, vilket uppnår en total elbesparing på 30 %–40 % och sänker avsevärt de månatliga produktionskostnaderna för el.

Förlängd utrustningslivslängd: Stötfri mjukstart/stopp och smidig drift vid låg hastighet minskar slitaget på motorer, lager och rörnät avsevärt, vilket minskar frekvensen av utrustningsfel med över 80 %. Stabil processprestanda och överensstämmelse: Vattentrycket och luftflödet förblir konstanta och kontrollerbara, vilket förbättrar stabiliteten i avloppsvattenreningsprocesser och säkerställer att avloppskvaliteten konsekvent uppfyller standarderna samtidigt som man undviker risker förknippade med processfluktuationer.

Förbättrad stabilitet i elnätet: Eliminerar överspänningar vid uppstart med hög ström; säkerställer stabil samlingsskenas spänning utan momentana spänningsfall eller störande utlösning av uppströms brytare.

Avsevärt reducerade driftskostnader: Har låg frekvens av utrustningsfel och minimalt slitage, vilket eliminerar behovet av frekvent underhåll; Fjärrövervakning och tidig varning minskar drastiskt den manuella arbetsbelastningen för drift och underhåll.

VI. Sammanfattning av ärendet

Styrskåp med variabel frekvens representerar den optimala energibesparande styrlösningen för applikationer som vattenpumpar, fläktar, centrala luftkonditioneringssystem, industriella monteringslinjer, vattenförsörjning med konstant tryck och avloppsvattenrening. Jämfört med stjärn-trekant- eller mjukstartmetoder erbjuder de viktiga fördelar inklusive steglös hastighetsreglering, exakt processkontroll, avsevärda energibesparingar, stötfri mjukstart och -stopp samt intelligent systemintegration. De löser inte bara säkerhetsrisker i samband med uppstart av utrustning utan optimerar också produktionsprocesser och minskar elkostnaderna, vilket gör dem till en standard, väsentlig komponent för energibesparande ombyggnader i industriella och kommunala sektorer.
