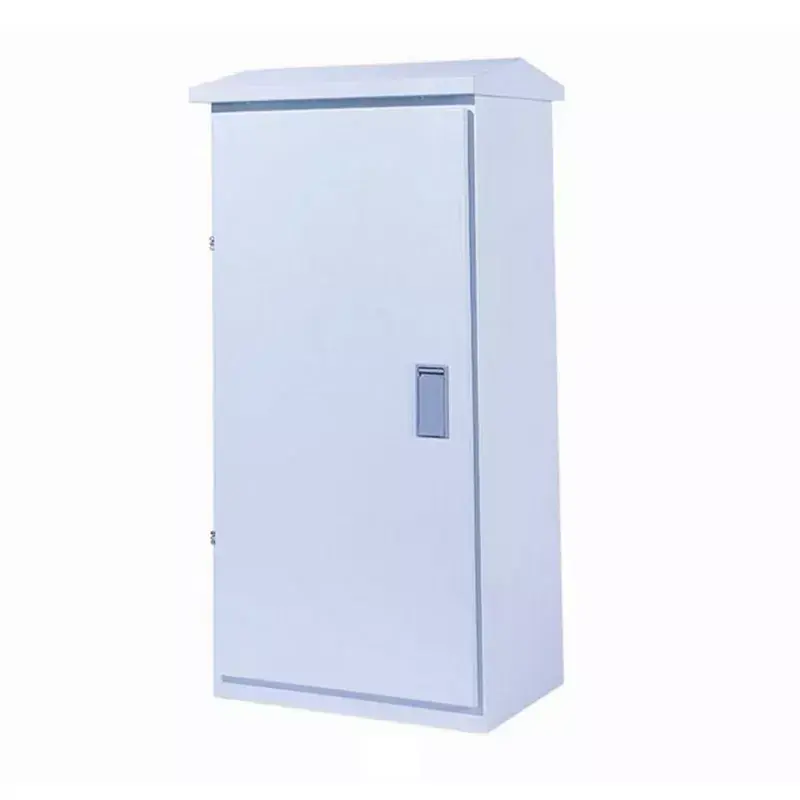

XL-21 Vattentätt elskåp utomhus

Utomhuspumpar, fläktar, krossar och annan kraftutrustning, säkerheten för kraftdistribution påverkar direkt produktionsutvecklingen. Men vanliga elskåp inomhus kan helt enkelt inte anpassa sig till utomhusmiljön – när de placeras utomhus blir de blöta och rostar inom kort. Vind- och regnerosion kommer också att orsaka skada på de interna komponenterna, vilket gör dem oförmögna att motstå stora strömkretsar. Frekventa fel och avstängningar ökar inte bara underhållskostnaderna utan försenar också byggschemat. XL-21 Outdoor Waterproof Power Cabinet är speciellt designat för strömförsörjning utomhus, åtgärdar dessa smärtpunkter och ger stabil och säker kraftdistributionsgaranti för utomhuskraftsutrustning.

Tekniska specifikationer

IP54 vattentät design

Vi följer strikt skyddsstandarden IP54, och kombinerar ett sluttande regntätt tak med en tätningsgummilist med hög densitet runt dörrkarmen för att bilda en dubbel vattentät barriär. Detta kan effektivt förhindra regnvattenstänk och vattenånga från att komma in. Även i utomhussituationer med kraftigt regn kan det säkerställa att de interna kraftkomponenterna förblir torra och fria från vatten, vilket garanterar en stabil drift av kraftutrustningen och uppfyller kraven för utomhusskyddsstandarder.

Hög strömkapacitet

XL-21 Outdoor Waterproof Power Cabinet stöder en märkström som sträcker sig från 100A till 630A. Den är utrustad med stora och förtjockade kopparskenor, med stor strömförande kapacitet och låg temperaturökning. Det kan enkelt tillhandahålla kraftdistribution för stor kraftutrustning som utomhus stora vattenpumpar, fläktar, krossar, etc., som uppfyller kraven för ultrastora kraftkretsar och säkerställer en långsiktig stabil drift av utrustningen. Den är lämplig för användningsscenarier med hög strömförbrukning av industriell kvalitet.

Slagtålig och hållbar

Vi använder förtjockade kallvalsade stålplåtar eller 304 rostfria material (val kan göras efter behov). Skåpet har hög hållfasthet, är motståndskraftigt mot slag och slagkraft. Även i scenarier som är utsatta för stötar och stötar som byggarbetsplatser och gruvor, kommer den inte lätt att deformeras eller skadas. Den är hållbar och långvarig, kan anpassa sig till tuffa utomhusmiljöer som solexponering och korrosion under lång tid. Den uppfyller C4-nivån mot korrosionsstandarder och kan motstå erosion från mycket korrosiva miljöer.

Landningsanpassning

Den antar en standard landningsdesign och kan placeras direkt på marken eller plattformen utomhus utan några komplicerade installationsprocedurer. Den är kompatibel med alla konventionella kraftkomponenter. Oavsett om det är för ny sceninstallation eller för att ersätta den gamla utomhusellådan, kan den anpassas direkt utan behov av ledningsändringar, vilket avsevärt minskar byggtiden och installationskostnaderna.

Detaljerad design

Junray Electrical lägger stor vikt vid den noggranna förädlingen av sina produkter. Från kärnskydd till daglig användning, varje design av XL-21 Outdoor Waterproof Power Cabinet är skräddarsydd för att möta kraven för utomhuskraftdistribution. Med kvalitet bygger den en säker försvarslinje. Det sluttande regntäta takskyddet kombineras med en dedikerad regntät takfot, som leder regnvattnet att flöda snabbt och förhindrar att det sipprar in i skåpets inre. De helt förseglade gummiremsorna med hög densitet blockerar effektivt vind, vattenånga och damm, vilket förbättrar den vattentäta och dammtäta prestandan. De stora tjocka kopparskenorna säkerställer stabil överföring av höga strömmar och minskar värmeförlusten. Det tjocka stöldskyddslåset förhindrar effektivt elstöld och skadlig skada, vilket ger ett omfattande skydd för säkerheten vid utomhusanvändning av ström samtidigt som det överväger praktiska egenskaper och säkerhet.

Tillämpliga scenarier

Med utmärkt skyddsprestanda, stor strömkapacitet och hållbarhetsegenskaper, är XL-21 Outdoor Waterproof Power Cabinet allmänt tillämpbart på olika utomhusscenarier för kraftdistribution, exakt matchande behoven hos olika industrier. I utomhusvattenpumpscenarier är den lämplig för kraftdistribution av utomhusavloppspumpar, vattenförsörjningspumpar och bevattningspumpar, vilket säkerställer en stabil drift av vattenförsörjning och bevattningssystem; i utomhusfläktscenarier är den lämplig för kraftdistribution av utomhusfläktar och luftkompressorer, vilket säkerställer en smidig drift av utrustningen; i energiscenarier på byggarbetsplatser är den lämplig för utomhuskraftutrustning och tillfällig kraftdistribution på byggarbetsplatser, med hållbarhet, enkel installation; i scenarier för gruvutrustning är den lämplig för kraftdistribution av utomhuskrossar och siktutrustning i gruvor, för att skydda mot tuffa miljöer; i utomhusfabriksscenarier är den lämplig för kraftdistribution av utomhusfabriksverkstäder och öppna produktionslinjer, vilket säkerställer smidiga produktionsframsteg.

FAQ

F: Klarar IP54-skyddsnivån regnigt väder?

S: XL-21 Outdoor Waterproof Power Cabinet har en IP54 skyddsnivå. Det kan effektivt förhindra regnvattenstänk och vattenånga från att komma in. Den är utrustad med ett sluttande regntätt tak och helt täta gummilister. Även om det utsätts för kraftigt regn utomhus kan det säkerställa att de interna komponenterna inte är fuktiga eller vattensjuka, vilket garanterar normal drift av kraftutrustningen och uppfyller kraven för utomhusskyddsstandarder.

F: Vilka alternativ finns tillgängliga för skåpmaterialet?

S: Skåpsmaterialet kan vara antingen kallvalsat stål pulverlackerat eller 304 rostfritt stål. Båda materialen har egenskaperna motstånd mot slag och hållbarhet. Bland dem har 304 rostfritt stål starkare korrosionsskydd och kan perfekt anpassa sig till tuffa miljöer som gruvor och stränder. Den uppfyller också C4-nivån mot korrosionsstandarder och kan motstå erosion av mycket korrosiva miljöer och är inte benägen att rosta eller skadas.

F: Behöver vi koppla om när vi byter ut den gamla lådan?

S: Nej, den här produkten är kompatibel med alla konventionella strömkomponenter och är dimensionerad för att passa med vanliga elboxar utomhus. Oavsett om det är en ny installation eller att ersätta en gammal låda, kan den vara direkt kompatibel utan att behöva modifiera den ursprungliga kabeldragningen. Installationen är bekväm och sparar byggtid.

F: Kan märkströmmen anpassas?

S: Ja, märkströmsområdet är 100A till 630A. Anpassning stöds. Vi tillhandahåller stora kopparskenor med stor strömförande kapacitet, som perfekt kan möta kraftdistributionskraven för stor kraftutrustning som utomhus stora vattenpumpar och krossar. Den är lämplig för användningsscenarier med hög ström av industriell kvalitet.

Retrofit Fallstudie

I. Projektöversikt

Detta projekt omfattar landskapsuppgradering och renovering av en stadspark. Webbplatsen har högeffektsbelastningar - som storskaliga musikaliska fontänpumpar, landskapsbelysning, utomhusavgasutrustning och bevattningspumpar - med all kraftutrustning installerad utomhus nära sjön, inom gröna bälten och i öppna områden. De ursprungliga standardskåpen inomhus och enkla plåtkapslingar saknade tillräckligt inträngningsskydd; de kunde inte motstå exponering för regn, intensivt solljus, hög luftfuktighet och frätande sjödimma. Frekventa fel – inklusive vatteninträngning, fuktinducerad strömbrytare utlösning, polkorrosion och utrustningsavstängningar – störde allvarligt parkens landskapssystem och utgjorde risker för elektriska stötar och elektriska bränder.

För att säkerställa en långsiktig och säker drift av kraftig utomhuskraftutrustning ersattes alla enheter med XL-21 utomhus regntäta och korrosionsbeständiga kraftfördelningsskåp. Dessa skåp hanterar centraliserad kraftdistribution, överbelastnings- och kortslutningsskydd och lokal styrning för högeffektspumpar, belysning och landskapsutrustning, vilket garanterar en stabil året runt drift av parkens landskapssystem.

II. Problem före eftermontering

Otillräckligt skydd och frekvent inträngning av vatten under regn: Standard inomhusskåp saknade regnhuvar och dubbelskikts tätskikt; regn och dimma trängde in i kapslingarna, vilket orsakade fuktinducerade kortslutningar och utlösning av strömbrytare och kontaktorer.

Allvarlig korrosion på grund av hög luftfuktighet nära sjön: Höga fuktnivåer från sjön och betydande dygnstemperaturfluktuationer gjorde att standardjärnskåp snabbt rosta och flagna; genomrostade bottenplattor exponerade strömförande elektriska komponenter.

Oförmåga att hantera tunga utomhusbelastningar: Gamla, enkla skåp uppvisade oorganiserade inre layouter och dålig strömförande kapacitet; Högeffektspumpar upplevde ofta överhettning, lösa anslutningar och avstängningar under uppstart och drift.

Kontrollfel orsakade av kondens och vattenackumulering: Betydande intern kondensering till följd av temperaturfluktuationer gjorde att reläer och styrkretsar inte fungerade, vilket ledde till oregelbunden funktion av fontän- och belysningssystem.

Höga driftsrisker och felfrekvenser: Frekventa utrustningsavbrott och strömavbrott för underhåll störde parkens visuella tilltalande och resulterade i konsekvent höga drift- och underhållskostnader. III. Utrustningskonfigurationsplan

För att möta kraven från den kommunala parkens utomhusmiljö – kännetecknad av hög luftfuktighet, korrosiva förhållanden och kraftiga kraftbelastningar – är platsen utrustad med standardiserade XL-21 utomhus regntäta elfördelningsskåp. Dessa enheter har en förstärkt vattentät struktur och ger centraliserad flerkretseffekt, lokal start/stopp-kontroll, överbelastnings- och kortslutningsskydd samt felisoleringsförmåga.

Kärnutrustningsspecifikationer

Modell: XL-21 Regntätt och korrosionsbeständigt strömfördelningsskåp utomhus

Tillämpligt system: 380V/220V lågspänningskraftdistributionssystem

Skyddsklass: IP55 (regntät, dammtät, kondensbeständig, tål utomhussolexponering och fukt)

Skåpstruktur: Regntät design med dubbla dörrar, övre regnskydd och vattentäta kabelgenomföringar längst ner

Material & Finish: Förtjockad kallvalsad stålplåt med elektrostatisk pulverbeläggning och anti-korrosion/anti-rostbehandling; lämplig för hög luftfuktighet, korrosiva sjönära miljöer

Intern konfiguration: Huvudströmbrytare + kretsbrytare med flera grenar, AC-kontaktorer, termiskt överbelastningsskydd, plintar och jordningssystem

Styrfunktioner: Lokal start/stopp för vattenpumpar och fläktar, överbelastningsskydd, kortslutningsskydd och felutlöst strömisolering

Installationsmetod: Utomhus golvstående eller förhöjd väggmontering för att förhindra nedsänkning från marknära vattenansamling

IV. Konstruktion och applikationshöjdpunkter

Vattentät struktur med dubbla lager förhindrar helt vatteninträngning: Har en regntät ytterdörr och en förseglad innerdörr, i kombination med ett övre regnskydd och vattentäta kabelgenomföringar på undersidan, för att helt motstå kraftigt regn och sjödimma, vilket säkerställer att interiören förblir permanent torr.

Korrosionsbeständig och väderbeständig för tuffa utomhusförhållanden: Förtjockad rostskyddspulverbeläggning ger motståndskraft mot UV-strålar, fukt, saltstänk och fukt; säkerställer ingen rost, deformation eller avflagning av beläggningen under långvarig utomhusanvändning.

Hög kraftkapacitet: XL-21 standardskåpet har en kompakt struktur, hög strömförande kapacitet och utmärkt värmeavledning; speciellt designad för pumpaggregat med hög effekt och utomhuskraftutrustning för att eliminera överhettning eller lösa anslutningar.

Flera elektriska skydd garanterar driftsäkerhet: Omfattande skydd mot kortslutning, överbelastning, fasförlust och termisk överbelastning; oberoende isolering av enkelkretsfel säkerställer att driften av annan utrustning förblir opåverkad. Organiserad layout och bekväm drift och drift: Snygga interna kablar, konfiguration i lager och zoner och tydlig märkning gör underhåll, felsökning och framtida kapacitetsutbyggnad extremt enkelt.

V. Driftsprestanda efter eftermontering

Komplett lösning av fuktrelaterade fel: Trots kraftiga säsongsbetonade regn och kondens orsakad av dygnstemperaturfluktuationer förblir skåpets interiör torr och dammfri, utan snubbel eller kortslutning på grund av fukt.

Stabil utrustningsdrift utan stilleståndstid: Fontänpumpar, landskapsbelysning och bevattningsutrustning startar och stannar smidigt; det har inte förekommit några oförklarliga avstängningar eller funktionsfel under hela året, vilket säkerställer konsekvent, överensstämmande landskapsdrift.

Intakt höljes integritet: Trots långvarig drift i en miljö med hög luftfuktighet vid sjön, visar höljet ingen rost, färgavskalning eller deformation, vilket bibehåller utmärkt strukturellt och estetiskt skick.

Eliminering av elektriska säkerhetsrisker: Helt sluten isolering säkerställer inga exponerade spänningsförande delar, vilket effektivt förhindrar risker för läckage, elektriska stötar och elektriska bränder.

Betydande minskning av driftskostnader: Utrustningen har en extremt låg felfrekvens, vilket eliminerar behovet av frekventa reparationer eller byte av delar och drastiskt minskar driftsbelastningen.

VI. Sammanfattning av ärendet

Det regntäta elfördelningsskåpet utomhus (XL-21 utomhusmodell) är specialutrustning designad för kommunala landskap, utomhuspumpstationer, offentliga torganläggningar och industriella kraftbelastningar utomhus. Till skillnad från standardmätarlådor eller distributionsskåp inomhus, erbjuder den fördelar såsom kraftfull kraftfördelning, tvåskikts regnskydd, korrosions- och väderbeständighet och en hög inträngningsskyddsklass (IP). Speciellt konstruerad för att lösa utrustningsfel orsakade av hög luftfuktighet, intensiv solexponering och regnerosion, fungerar den som väsentlig standardutrustning för säker och stabil drift av kraftdistributionssystem utomhus.
