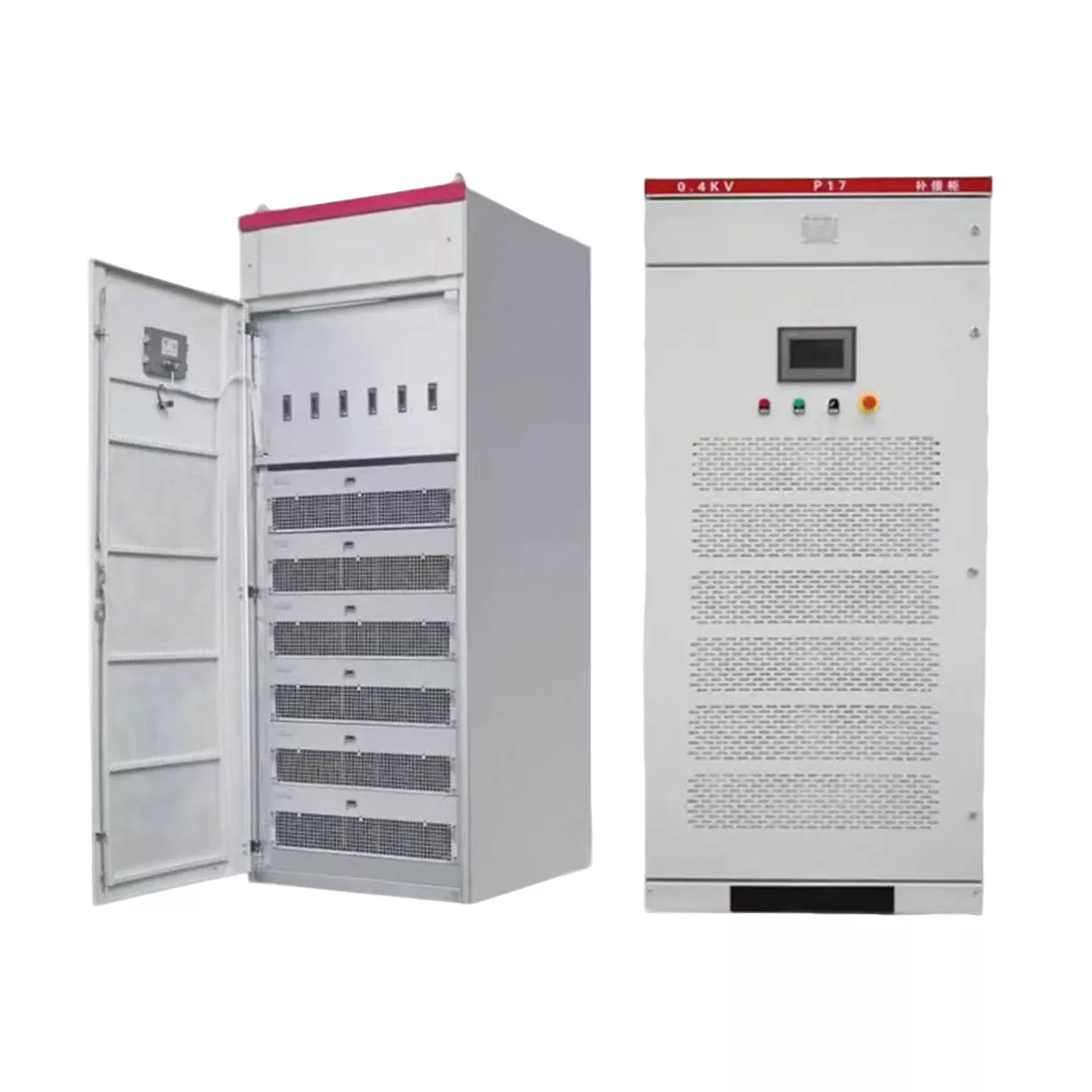

APF Active Power Filterskåp

Junray Electrical APF Active Power Filter Cabinet är designat för att eliminera harmoniska föroreningar orsakade av icke-linjära belastningar som frekvensomriktare, likriktare och UPS-system. Den ger övertonskompensation i realtid över den andra till 50:e övertonsordningen, uppnår en minskningseffektivitet på ≥95 % och reducerar total harmonisk distorsion (THDi) till inom gränserna för GB/T 14549 och IEEE 519-standarderna. Detta skyddar transformatorer, kablar, kondensatorer och känslig nedströmsutrustning från överhettning, för tidig åldring eller fel. Skåpet är golvstående, klassad IP4X och byggt med flera inbyggda skydd inklusive överspänning, underspänning, överström och övertemperaturskydd. Lämplig för tillverkningsanläggningar, kemiska anläggningar, datacenter och stora infrastrukturprojekt.

Varför behöver din fabrik omgående dynamisk hantering?

Med den utbredda användningen av icke-linjära belastningar som frekvensomvandlare och likriktarutrustning har den harmoniska föroreningen av elnätet blivit allt allvarligare. Detta orsakar inte bara transformatorer att överhettas och påskyndar åldrandet av kablar, utan kan också leda till kondensatorexplosioner, reläskyddsfel och andra allvarliga olyckor. De mer direkta ekonomiska förlusterna kommer från de "harmoniska böterna" som ålagts av kraftförsörjningsavdelningen. Traditionella passiva filter kan bara rikta in sig på specifika frekvenser och är benägna att resonansera med systemimpedans, vilket orsakar sekundär förorening. Vårt APF Active Power Filter Cabinet använder avancerad dynamisk hanteringsteknik. Det är som en "renare" för elnätet, som kan övervaka strömvågformer i realtid, automatiskt identifiera och generera kompenserande strömmar med samma amplitud och motsatt riktning mot de övertonsamplituder. Detta tillvägagångssätt med "användning av gift för att motverka gift" kan helt eliminera effekten av övertoner, kontrollera den totala övertonsförvrängningshastigheten inom det nationella standardintervallet och låta dig helt säga adjö till böter och risken för att utrustningen brinner ut.

Kärnfördel

Kärnvärdet för detta APF Active Power-filterskåp ligger i dess höga dynamiska responsförmåga och högprecisionskontrolleffekt. För det första har den en full-range harmonisk kontrollkapacitet, som kan filtrera bort mer än 95 % av övertonerna, inklusive vanliga 5:e och 7:e övertoner, såväl som övertoner av högre ordning från 2:a till 50:e. För det andra förbättrar den strömkvaliteten avsevärt genom att kontrollera övertoner, minska ledningsförlusterna och öka den effektiva belastningshastigheten för transformatorer, vilket motsvarar en expansion av transformatorkapaciteten. Ännu viktigare är att det effektivt kan skydda känslig nedströmsutrustning, vilket förlänger livslängden för motorer och frekvensomriktare. För många fabriker täcker de elbesparingar och undvikande av straffavgifter som uppnås under den första månaden efter installation av denna utrustning ofta en avsevärd del av utrustningskostnaden, vilket resulterar i en extremt hög avkastning på investeringen.

Junray Electricals åtagande

Som en erfaren tillverkare med internationella certifieringar som ISO, CE och CCC är Junray Electrical väl medveten om tuffheten i industriella miljöer. Detta APF Active Power-filterskåp antar en golvstående design och har en skyddsnivå på IP4X, lämplig för olika distributionsrumsmiljöer. Interiören använder högkvalitativa APF aktiva filtermoduler, kombinerat med standardiserad kraft- och svagströmssepareringsteknik, vilket säkerställer systemets elektromagnetiska kompatibilitet och stabilitet. Utrustningen har kraftfulla intelligenta detekteringsmöjligheter, som automatiskt kan anpassa sig till belastningsändringar utan frekventa manuella justeringar. Samtidigt har vi inbyggda flera skyddsmekanismer som överspännings-, underspännings-, överströms- och övertemperaturskydd. Vid systemavvikelser stängs den automatiskt av och ger ett larm. Den dedikerade kyl- och ventilationsdesignen säkerställer att modulerna förblir lugna och stabila även under långa perioder med hög belastning.

Allmänt tillämpliga scenarier

Vårt APF Active Power Filter Cabinet används flitigt på platser med extremt höga krav på strömkvalitet. Det är oumbärligt som en "kraftnätsvakt" i tillverkningsanläggningar med ett stort antal frekvensomvandlare, kemiska anläggningar utrustade med korrigeringsutrustning och datacenter med hög datatäthet. För stora infrastrukturprojekt kan den också effektivt hantera den harmoniska störningen som genereras av byggutrustning. Att välja Junray Electrical innebär att välja en partner som förstår teknik och värdesätter kvalitet. Vi tillhandahåller en helprocessservice från urval, installation till efterförsäljning, vilket säkerställer att ditt eldistributionssystem når det optimala tillståndet.

Tekniska specifikationer

Fallstudie

Detta projekt involverar ett kommunalt sekundärt reningsverk. Nyckelbelastningar inkluderar inflytande lyftpumpar, returpumpar, luftningsfläktar och slamavvattningsutrustning. All utrustning använder frekvensomriktare (VFD) och mjukstartare för hastighetskontroll, vilket representerar ett typiskt scenario med högintensiva icke-linjära belastningar.

Identifierade problem

Anläggningens ursprungliga kraftdistributionssystem för lågspänning var endast utrustat med standardkondensatorbanker för reaktiv effektkompensation och saknade harmonisk dämpningsutrustning. Långvarig drift resulterade i olika strömkvalitetsproblem som ofta störde kontinuerlig produktion, vilket skapade ett akut behov av installation av Active Power Filter (APF) för omfattande begränsning.

Allvarlig övertonsförvrängning: Testning av strömkvalitet på plats avslöjade en total harmonisk distorsion av ström (THDi) på 27,6 % på lågspänningssidan, med dominerande karaktäristiska övertoner på 5:e, 7:e, 11:e och 13:e ordningen – nivåer som vida överskred tillåtna gränser.

Frekventa kondensatorbanksfel: Kondensatorer för kompensation för reaktiv effekt led ofta av utbuktning, dielektriskt genombrott och utlösning, vilket gjorde dem oförmögna att växla ordentligt; den resulterande låga effektfaktorn innebar en risk för ekonomiska sanktioner baserade på avgifter för effektfaktorjustering.

Allvarlig överhettning av utrustningen: Onormala temperaturstegringar observerades i lågspänningsskenor, kraftkablar och transformatorer, vilket påskyndade kabelisoleringens åldrande och skapade en brandrisk.

Instabila automationssystem: PLC:er, instrumentering och onlineövervakningsutrustning led av harmoniska störningar, vilket ledde till datafluktuationer och onormala avläsningar, vilket ibland orsakade falsk utlösning av processlås.

Störande utlösning av distributionsskåp: Övertoner orsakade alltför höga nollsekvenser och förvrängda strömmar, vilket ledde till frekvent störande utlösning av lågspänningsbrytare och jordfelsskydd, vilket störde kontinuerlig avloppsrening.

Lösning

Baserat på belastningsegenskaperna och övertonstestdata installerades ett 300A APF aktivt filterskåp i en centraliserad parallell konfiguration på 0,4 kV huvudsamlingsskenan i lågspänningsdistributionsrummet. Denna inställning använder en parallell anslutning för att dynamiskt dämpa övertoner över alla frekvensområden samtidigt som den ger dynamisk reaktiv effektkompensation och undertrycker nätresonans. Utrustningsspecifikationer:

Modell: Lågspänningsfilter för aktiv effekt (APF-300A/380V)

Installationsplats: 0,4kV lågspänningsfördelningsrum

Kompensationsmetod: Parallell aktiv reduktion i realtid

Begränsningsomfång: Fullspektrumövertoner (order 2:a till 50:e); simultan harmonisk dämpning och dynamisk reaktiv effektkompensation

Svarstid: ≤5ms; kompatibel med dynamiska fluktuerande belastningar från fläktar och pumpar med variabel frekvensdrift (VFD)

Harmonisk överensstämmelse: System THDi minskade från 27,6 % till under 8 %

Resultat

Fullständig upplösning av kondensatorskåpsfel: Eliminerad övertonsresonansstörning; kondensatorer inte längre bukta eller snubbla; kompensationssystem för reaktiv effekt fungerar stabilt.

Betydande minskning av utrustningens temperaturökning: Uppvärmningsproblem i transformatorer, samlingsskenor och kablar förbättrades markant; eliminerade risker för långvarig nedbrytning av hög temperatur; förlängt livslängden för kraftdistributionsutrustning.

Stabilt automationskontrollsystem: Övertonsstörningar helt eliminerade; data från PLC:er, sensorer och onlineövervakningsinstrument förblev stabila, utan oregelbundna fluktuationer eller falska förreglingsutlösningar.

Förbättrad tillförlitlighet för strömförsörjningen: Helt lösta problem med störande utlösning av lågspänningsbrytare; säkerställer kontinuerlig, stabil 24-timmarsdrift av avloppsvattenbehandlingsprocessen; förhindrade produktionsstopp.
