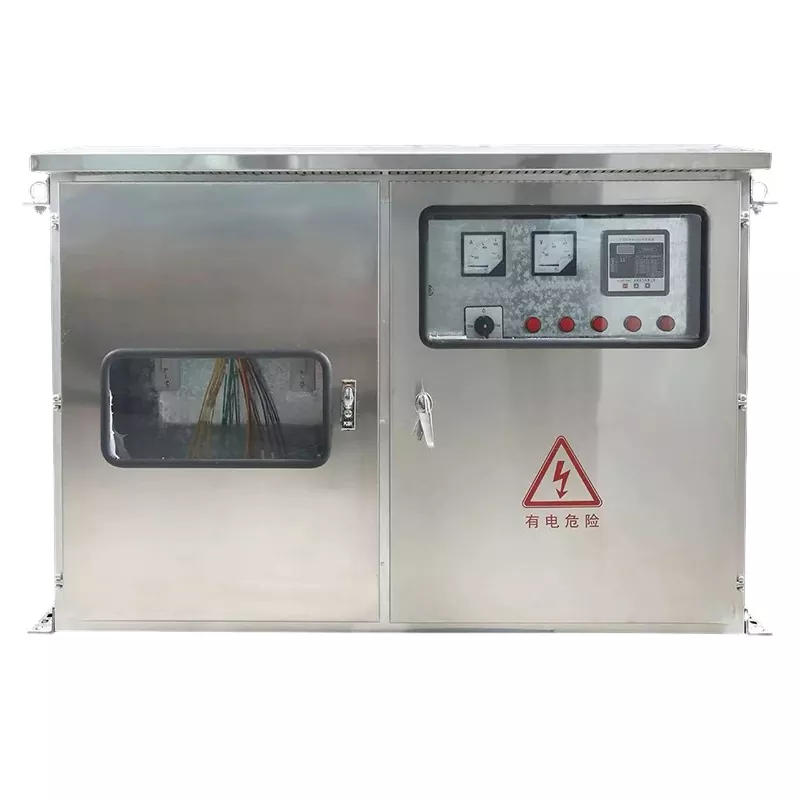

JP Distributionsskåp

JP Distribution Cabinet är en omfattande distributionsenhet speciellt utformad för utomhusscenarier för lågspänningsdistribution. Dess kärnpositionering är en idealisk produkt för renovering av elnät i städer och på landsbygden, och den är också lämplig för olika krav på lågspänningsdistribution utomhus. Denna utrustning integrerar flera funktioner såsom mätning, utgående ledningar och reaktiv effektkompensation, och har omfattande skyddsfunktioner inklusive kortslutning, överbelastning, överspänning och läckageskydd. Den är kompakt i storlek, estetiskt tilltalande i utseende och ekonomiskt praktisk. Den kan installeras direkt på stolparna på utomhusstolpar monterade transformatorer utan behov av komplexa installationsfundament. Som en utomhusspecifik distributionsanordning är dess skåpkropp gjord av förtjockade kallvalsade stålplåtar eller rostfritt stål, utrustad med utomhusspecifika regntäta strukturer, och dess yta är behandlad med elektrostatisk högtemperatursprutning. Den har utmärkta anti-aging, korrosionsbeständiga, solskyddande och regntäta egenskaper och kan fungera stabilt i utomhusmiljöer under lång tid. Den är kompatibel med AC 50Hz, märkspänningar för 380V/220V lågspänningskraftdistributionssystem. Installation och underhåll är bekvämt, vilket gör det till ett tillförlitligt val för eldistribution utomhus.

Tekniska specifikationer

Hur är det med utomhusskyddsförmågan?

JP Distribution Cabinet antar en design med dubbla strukturer av professionella regnskydd och tätande gummilister, kombinerat med en övergripande tätningsprocess, för att bilda ett tredubbelt skyddssystem. Skyddsnivån kan nå IP54, vilket effektivt kan förhindra damm, vatten och solljus. Den isolerar helt utomhus vind och regn, samt damminträngning, och är lämplig för utomhus och utomhus tuffa miljöer. Även om den utsätts för långvarig solexponering och regn, kan den upprätthålla stabil drift utan att oroa sig för skador orsakade av miljöfaktorer på utrustningen.

Är den funktionella konfigurationen klar?

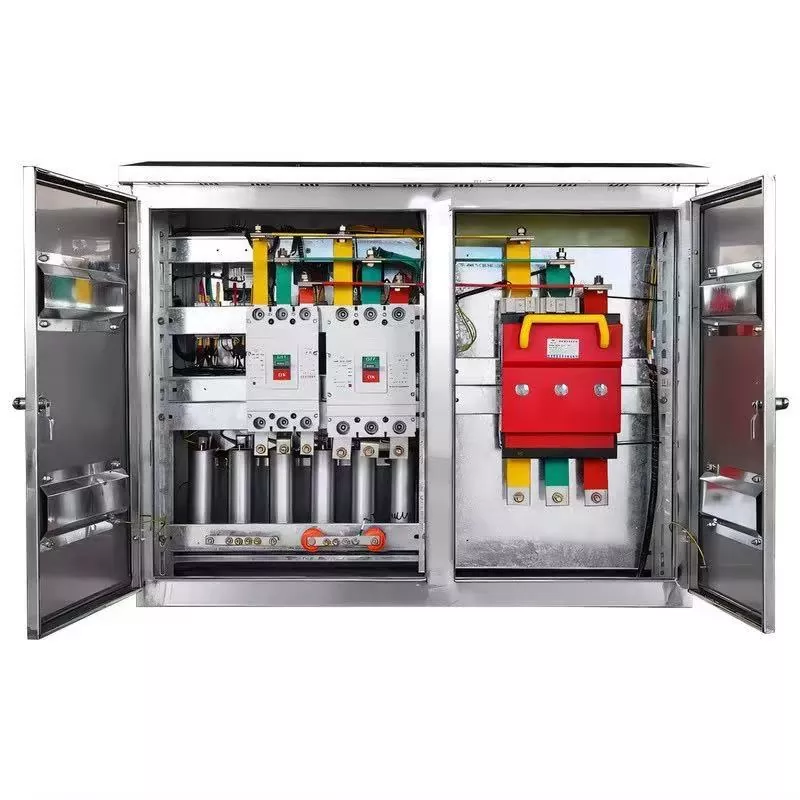

Genom att bryta begränsningen för den traditionella distributionsutrustningens enda funktion, integrerar den funktioner som distributionskontroll, effektmätning, reaktiv effektkompensation och läckageskydd. Den kan flexibelt montera olika elektriska komponenter som brytare, elmätare, kondensatorkompensation, transformatorer, läckageskydd etc. utan att behöva ytterligare matcha annan utrustning. Den kan tillgodose hela processdistributionsbehoven för distributionsområden på landsbygden, parker etc. i ett steg, förenkla distributionslänken och minska upphandlings- och utbyggnadskostnaderna.

Har processen uppfyllt standarderna?

Vi följer strikt de nationella elsäkerhetsföreskrifterna för design och produktion. Vi använder nationella standardprocesser för att bygga, utrusta med ett komplett jordningssystem och fem-förebyggande förreglingsskydd, och kombinera med ett robust stöldskyddsdörrlås. JP-distributionsskåpet använder en helslipningsprocess utan grader. Det är säkrare att använda och uppfyller till fullo kraven för kraftteknisk acceptans. Den kan användas direkt i olika formella kraftdistributionsprojekt som kommunala elnät, landsbygdsnät och parker, utan behov av ytterligare modifieringar.

Hur hållbar är den för utomhusbruk?

Välj den utomhusspecifika elektrostatiska pulverbeläggningsprocessen för hög temperatur, kombinerad med förtjockade kallvalsade stålplåtar eller skåp i rostfritt stål. Den har utmärkt anti-aging prestanda. Även när den utsätts för utomhussol och regn under lång tid, kommer den inte lätt att drabbas av åldrande, rostningsproblem eller problem med att färgen flagnar. Den är mycket hållbar och motståndskraftig, vilket avsevärt minskar frekvensen och kostnaderna för underhåll i framtiden, förlänger utrustningens livslängd och uppfyller kraven för långvarig utomhusdrift.

Finns det åskskydd för utomhusbruk?

För att komma till rätta med smärtpunkten för att eldistribution utomhus är benägen för blixtnedslag, integrerar JP Distribution Cabinet speciellt åskskyddsmoduler, som effektivt kan motstå blixtstörningar och förhindra skador på utrustning och ledningar orsakade av blixtnedslag. Den passar perfekt utomhusscenarier för kraftdistribution på landsbygden och andra utomhusmiljöer för kraftdistribution, vilket helt eliminerar blixtrisken vid utomhuskraftdistribution och säkerställer säker och stabil drift av kraftdistributionssystemet.

Kan det uppfylla kraven i olika projekt?

Den stöder anpassning baserat på kapaciteten för varje transformatorområde. Enligt de faktiska behoven för olika projekt tillhandahåller den icke-standardiserade storlekar, hålöppning och anpassningstjänster, flexibelt anpassad till kraftdistributionsbehoven i transformatorområden på landsbygden, utomhussamhällen, industriparker och andra olika scenarier. Oavsett projektets omfattning eller skillnader i krav kan det exakt matcha och förbättra projektets anpassningsförmåga.

Vilka scenarier är kompatibla med det?

JP-distributionsskåpet, med sin utmärkta skyddsprestanda för utomhusbruk och flexibla anpassningsförmåga, används ofta i olika utomhusscenarier för lågspänningsdistribution: landsbygdsdistributionsområden, omfattande lågspänningsdistribution utomhus i byar och städer, vilket hjälper till att uppgradera elnätet på landsbygden; utomhusdistribution i bostadsområden och fastighetsdistributionsrum, säkerställande av säkerheten för utomhusdistribution i bostadsområden; utomhusdistribution i industriparker och fabriksområden, vilket ger stabilt kraftstöd för industriell produktion; utomhusdistribution för kommunal vägbelysning, laddningshögar och vattenpumpstationer, som möter kommunalteknikens behov; temporär byggkraftsförsörjning för infrastrukturprojekt, solcellsnätanslutning och renoveringsprojekt för distributionsområde, som möter både tillfälliga och långsiktiga kraftdistributionsbehov, täcker heltäckande utomhusdistributionsscenarier och blir kärnstandarden för lågspänningsdistribution utomhus.

Retrofit projektöversikt

I. Projektprofil

Detta projekt omfattar uppgradering av elnätet på landsbygden och tillhörande eftermontering för distribuerad solcellsintegration; det klassificeras som ett statligt nätstandardiserat renoveringsprojekt på landsbygden. Området betjänar ett kluster av hushåll på landsbygden. Den befintliga distributionsutrustningen var föråldrad, lågspänningsmatarlayouter var oorganiserade och det saknades centraliserad reaktiv effektkompensation och omfattande jordläckageskydd. Dessutom orsakade tillägget av många takdistributerade PV-system betydande spänningsfluktuationer, låga effektfaktorer och allvarliga linjeförluster, vilket resulterade i kroniska problem som instabil spänning vid ledningsändarna och straff för undermålig effektfaktorprestanda.

För att standardisera lågspänningsdistribution, implementera centraliserad kompensation för reaktiv effekt, förbättra jordläckageskyddet och tillgodose PV-nätanslutningskrav, installeras standardiserade utomhusintegrerade distributionsskåp (JP-skåp) på lågspänningssidan av varje distributionstransformator. Dessa skåp integrerar mätning, kraftdistribution, skydd, reaktiv effektkompensation och PV-anslutningsterminaler, vilket möjliggör standardiserad, intelligent och lågförlustdrift av distributionsområdet.

II. Problem före eftermontering

Låg effektfaktor: Landsbygdsbelastningar består främst av induktiv utrustning som vattenpumpar, fläktar och hushållsapparater. Utan centraliserad kompensation förblev effektfaktorn konsekvent under 0,85, vilket ledde till ekonomiska sanktioner.

Höga ledningsförluster och instabil spänning: Lågspänningsmatare saknade sektionsskydd och hade oorganiserade ledningar, vilket resulterade i betydande spänningsfall; spänningsnivåerna var överdrivet höga under lågtrafik på natten och för låga under perioder med hög förbrukning.

Brist på säkerhetsskydd: Den ursprungliga installationen saknade enhetligt skydd mot jordläckage, överbelastningar och kortslutningar; farliga ledningsdragningar – som otillåtna anslutningar och läckage i hushållsledningar – utgjorde risker för elektriska stötar och brand.

Betydande spänningsfluktuationer på grund av PV-nätanslutning: Med solcellsanläggningar på taket som använder egengenererad kraft och matar överskottselen tillbaka till nätet, orsakade det omvända strömflödet spänningsdrift och överdrivna fluktuationer, vilket äventyrar säkerheten för invånarnas elektriska utrustning.

Icke-standardiserad utrustning och svår O&M: Det åldrande distributionsområdet saknade standardiserad integrerad utrustning; komponenter var utspridda, felsökningen gick långsamt och fjärrövervakning av data var omöjlig. III. Utrustningskonfigurationsplan

I enlighet med State Grid-standarder för konstruktion av elnät på landsbygden och driftförhållandena för PV-integrerade distributionsområden, är varje distributionszon enhetligt utrustad med ett JP-typ utomhus integrerat lågspänningsfördelningsskåp. Denna enhet integrerar den inkommande switchen, flera utgående kretsar, intelligent reaktiv effektkompensation, mätning och datainsamling, jordläckageskydd och en smart distributionsterminal, lämplig för antingen stolpmonterad eller markmonterad installation.

Kärnutrustningsspecifikationer

Modell: JP Outdoor Integrated Distribution Cabinet (Rural Grid Standard)

Tillämplig kapacitet: 100kVA/200kVA distributionszoner

Märkspänning: 0,4kV trefas fyrtrådssystem

Skåpstruktur: Utomhus regn- och dammtät design; höghållfast stålplåt med elektrostatisk pulverbeläggning; helt sluten stöldskyddskonstruktion

Integrerade funktioner: Huvudinkommande linjeskydd, flera utgående grenkretsar, intelligent dynamisk reaktiv effektkompensation, energimätning, fjärrdatainsamling, jordläckageskydd

Kompensationsmetod: Intelligent styrenhetsbaserad dynamisk omkoppling; automatisk justering av reaktiv effektkapacitet baserat på belastning och PV-utgång

Skyddsklass: IP54 (regntät, dammsäker, kondenssäker, manipuleringssäker); lämplig för utsatta utomhusmiljöer

Installationsmetod: Stolpemonterad (på transformatorstolpe) eller markmonterad; bekväm installation och standardiserad layout

IV. Konstruktion och applikationshöjdpunkter

Integrerad design och standardisering: Konsoliderar kraftdistribution, kompensation, mätning, skydd och övervakningsfunktioner i en enda enhet; löser problem med spridd utrustning och röriga kablar; uppfyller till fullo State Grid-standarder för konstruktion av distributionszoner.

Dynamisk reaktiv effektkompensation för PV-zoner: Växlar automatiskt kondensatorer baserat på belastningsfluktuationer - som hög PV-utgång under dagen och ingen utgång på natten - för att lösa problem som överspänning från PV-nätanslutning och instabilitet i effektfaktorn.

Flera säkerhetsskydd: Utrustad med kortslutnings-, överbelastnings-, jordläckage- och fasförlustskydd; isolerar fel i enskilda kretsar för att förhindra omfattande strömavbrott och elektriska brandrisker.

Hög hållbarhet utomhus: Helt sluten, regntät och dammtät struktur; tål hårda landsbygdsmiljöer som kännetecknas av direkt solljus, regn och betydande temperaturfluktuationer; stödjer långsiktig, underhållsfri drift. Intelligent fjärrdrift och underhåll (O&M): Integrerar intelligenta distributionstransformatorterminaler för att möjliggöra fjärrövervakning av spänning, ström, effektfaktor och energiförbrukningsdata, vilket underlättar tidig felvarning och förfinad drift och drifthantering.

V. Driftsresultat efter eftermontering

Fullständig eliminering av effektfaktorstraff: Effektfaktorn för distributionsområdet har förbättrats stabilt till över 0,95, vilket helt uppfyller State Grid-bedömningsstandarder och eliminerar alla effektfaktorrelaterade straff.

Betydande minskning av förluster och energibesparingar: Lågspänningsledningsförlusterna minskas drastiskt, vilket håller distributionsområdesledningsförlusterna inom standardgränserna och sparar en betydande mängd el årligen.

Stabil spänningskvalitet som uppfyller standarder: Undertrycker effektivt spänningsfluktuationer orsakade av nätanslutna PV-system och balanserar topp- och lågspänningsnivåer, löser grundligt problem med instabil bostadsspänning och oförmågan att använda elektriska apparater korrekt.

Kraftigt förbättrad elsäkerhet: Har oberoende grenskydd och exakt utlösning för jordläckage och kortslutningsfel, vilket effektivt förhindrar elstötsolyckor och elektriska bränder i distributionsområdet.

Intelligent och standardiserad O&M: Möjliggör fjärrövervakning och kontroll av data, snabb och exakt fellokalisering och en betydande minskning av O&M-arbetsbelastningen, vilket säkerställer att distributionsområdet klarar standardiseringsgodkännandeinspektioner vid första försöket.

VI. Sammanfattning av ärendet

JPs integrerade distributionsskåp är en kärnutrustning som standardiserats av statens elnät för elnät på landsbygden, distributionsområden utomhus, distribuerad PV-integration och eftermontering av åldrande distributionsområden. Genom att integrera kraftfördelning, reaktiv effektkompensation, mätning, skydd och intelligent övervakning erbjuder den unika fördelar som låg kostnad, snabb installation, höga skyddsklasser och underhållsfri drift. Det är den föredragna terminaldistributionsutrustningen för standardiserad konstruktion av lågspänningsdistributionsområden, förlustminskning, effektivitetsförbättring och säkerhetsförbättring.
